3. 유지보수 및 부품교환 순서 4-5 제 4 장 유지보수와 부품교환 3 테이프 가이드를 청소합니다 . 테이프 가이드의 안쪽과 테이프 경로를 에어 블로우 툴로 ( 옵션 ) 블로우 해서 청소합니다 . n 요점 에어 블로우만으로 먼지나 이물질 등이 제거되지 않을 경우 는 , 테이프 가이드 브러시 ( 옵션 ) 를 사용해서 청소합니다 . c 주의 테이프 가이드를 청소할 때 , 용제 또는 알코올 등을…
3. 유지보수 및 부품교환 순서
4-4
제
4
장
유지보수와
부품교환
3. 유지보수 및 부품교환 순서
3.1 테이프 가이드
c
주의
테이프 가이드 자체는 절대로 분해하지 마십시오 . 재조립해도 원상태의 정밀도를 확보할 수 없게됩니다 .
3.1.1 테이프 가이드의 청소
1
테이프 가이드의 리어 레버를 탈착합
니다 .
1. 십자 드라이버 (No.2) 로 레버 플레이트의 고정
나사를 느슨하게 합니다 .
참고
고정나사를 분리할 필요는 없습니다 .
2. 레버 플레이트를 우측 그림의 화살표 방향으로
슬라이드 시킵니다 .
3. 레버 핀을 올리고 테이프 가이드 리어 레버 전체
를 분리합니다 .
n
요점
테이프가이드 리어 레버는 클립으로 연결되어 있습니다 .
분리하지 마십시오 .
2
테이프 가이드를 탈착합니다 .
1. 프론트 레버를 위로 밀어 올려서 테이프 가이드
를 지탱하고 있는 잠금 핀을 해제합니다 .
2. 테이프 가이드 전체를 피더로 부터 탈착합니다 .

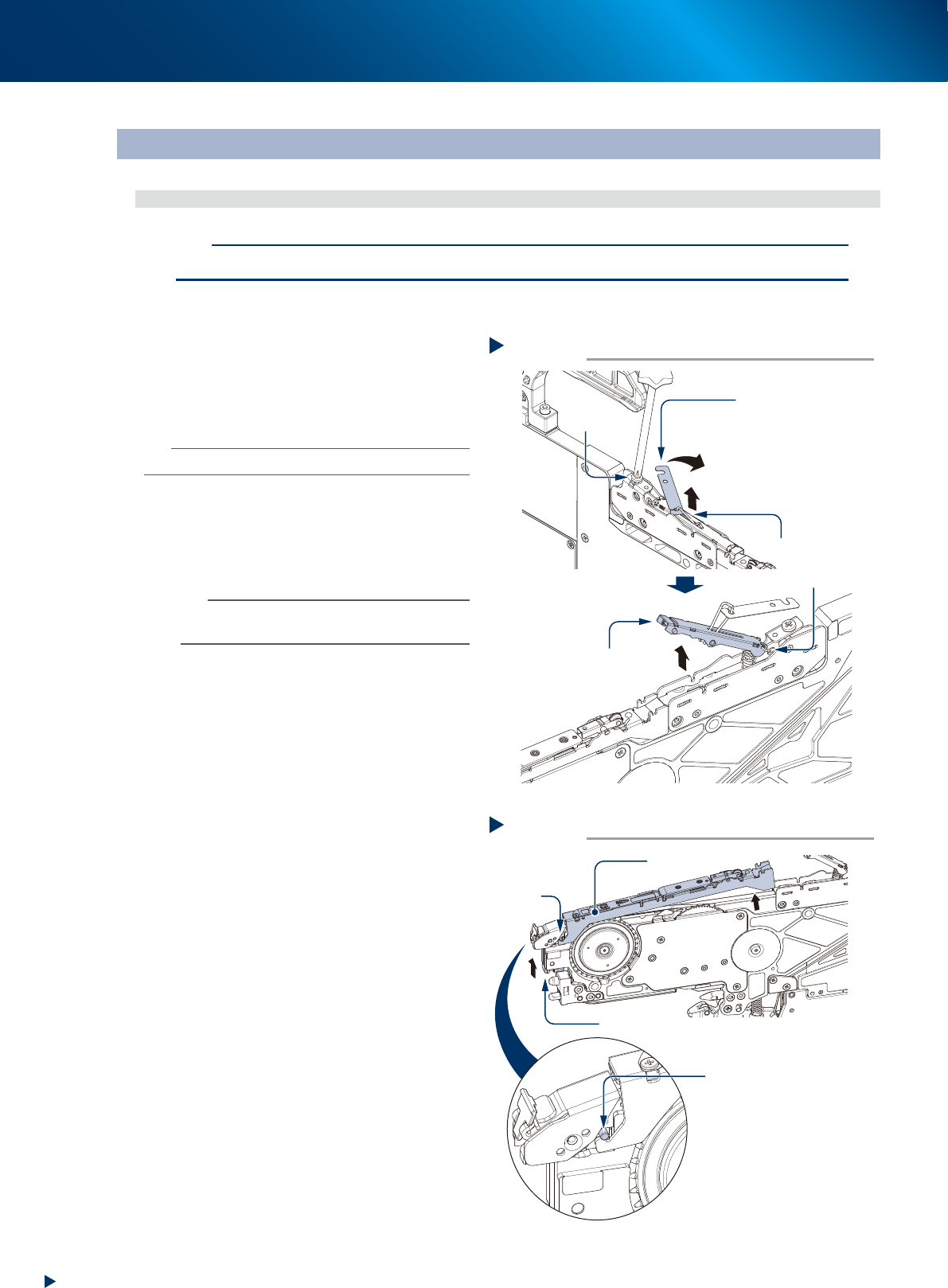

Step 2
테이프 가이드의 탈착
프론트 레버
테이프 가이드
잠금 핀
잠금 핀
67403-KLU-00
테이프가이드 리어 레버의 분리
Step 1
레버 핀
클립
레버 플레이트
고정나사
테이프가이드 리어 레버
들어올린다
67402-KLU-00
3. 유지보수 및 부품교환 순서
4-5
제
4
장
유지보수와
부품교환
3
테이프 가이드를 청소합니다 .
테이프 가이드의 안쪽과 테이프 경로를 에어
블로우 툴로 ( 옵션 ) 블로우 해서 청소합니다 .
n
요점
에어 블로우만으로 먼지나 이물질 등이 제거되지 않을 경우
는 , 테이프 가이드 브러시 ( 옵션 ) 를 사용해서 청소합니다 .
c
주의
테이프 가이드를 청소할 때 , 용제 또는 알코올 등을 사용하면 ,
테이프 가이드의 동작에 트러블이 발생할 경우가 있습니다 .
또한 , 테이프 경로에 있는 판스프링은 맨손으로 만지면 변색될
우려가 있으므로 , 주의하십시오 .
4
테이프 가이드를 원상태로 합니다 .
탈착했을 때와 반대순으로 테이프 가이드를 장착
해 주십시오 .

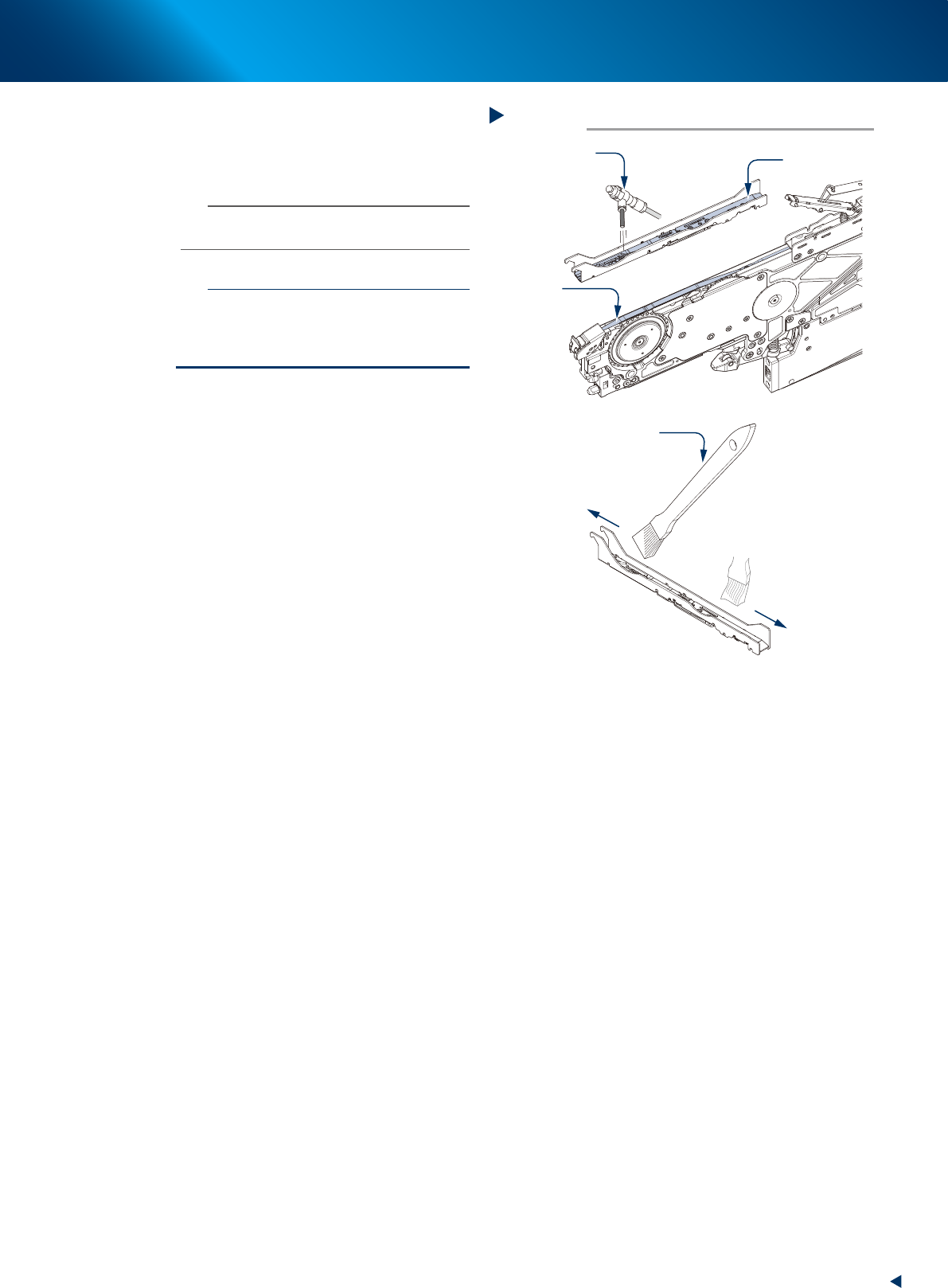

테이프 가이드와 테이프 경로의 청소
Step 3
에어블로우 툴(옵션)
판스프링
테이프 가이드 브러시(옵션)
테이프 경로
테이프 가이드 안쪽
67404-KLU-00
3. 유지보수 및 부품교환 순서
4-6
제
4
장
유지보수와
부품교환
3.1.2 테이프 가이드 ASSY 의 교환
테이프 가이드의 탈착은 , 전술의
「3.1.1
테이프
가이드의
청소
」
의 Step1~2 를 참조해 주십시오 .
c
주의
테이프 가이드는 사이즈에 따라 4 종류로 나뉩니다 . 반드시 조작 패널부와 테이프 가이드부의 사이즈 표시를 확인하고 장착
오류가 없도록 주의해 주십시오 . ( 제 1 장
「1.1
각부의
명칭과
기능
」
참조 )
대응부품 사이즈 : 단위는 mm, 괄호안은 인치표시
사이즈 표시 / 라벨 대응부품 사이즈 테이프 종류 테이프 폭 x 전송피치 (mm)
S 1005 (0402) 종이 8 × 2
M 1608 (0603) 종이 8 × 2, 8 × 4
L 2012 (0805) 종이 8 × 2, 8 × 4
LL 3216 (1206) 종이 8 × 2, 8 × 4

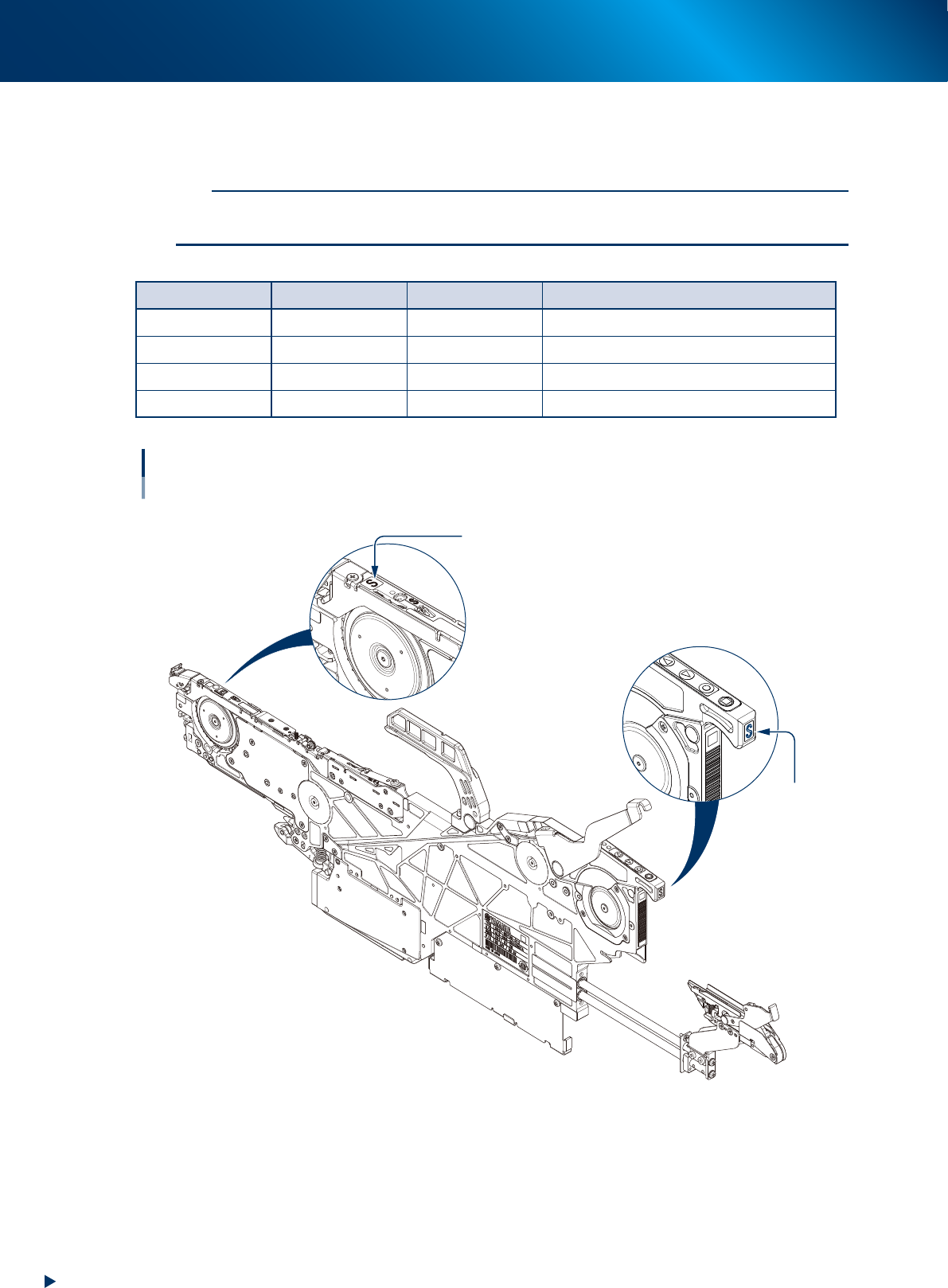

피더 사이즈의 확인
사이즈 표시
조작 패널부
사이즈 표시
테이프 가이드부
사이즈 표시
67405-KLU-00
