2. 테이프의 장착과 분리 2-1 1 제 2 장 테이프의 취급방법 2.2 테이프의 분리 다음과 같이 피더에 장착되어 있는 테이프를 분리 ( 언로딩 ) 하는 방법에 대해서 설명합니다 . 1 로딩 유닛을 앞쪽으로 당깁니다 . 테이프 클램프 레버를 내리고 로딩 유닛을 앞쪽으로 당겨서 빼 주십시오 . 로딩유닛의 인출 테이프 클램프 레버 로딩 유닛 67213-KLU-00 n 요점 로딩 유닛을 완전히 …
2. 테이프의 장착과 분리
2-10
제 2 장 테이프의 취급방법
5
로딩 유닛을 원상태로 합니다 .
테이프 클램프 레버를 내린 상태로 로딩 유닛을 피더쪽으로 삽입하고 , 테이프 클램프 레버에서 손을 뗍니다 .
로딩 유닛을 원상태로
로딩 유닛
테이프 클램프 레버
67211-KLU-00
n
요점
로딩 유닛이 확실하게 안쪽까지 삽입되어 있지 않으면 , 테이프의 로딩 에러가 발생할 수 있습니다 .
6
테이프의 장착상태를 확인합니다 .
1. 릴 홀더에 릴에 올바르게 세팅되어 있는지 확인합니다 .
2. 세팅한 테이프 피더에 쳐짐이 없는지 확인합니다 .
3. 로딩 유닛이 안쪽까지 확실하게 삽입되어 있는지 확인합니다 .
4. 테이프 면의 앞뒤가 올바른지 확인합니다 .
5. 조작패널의 LED 가 연속 점멸에서 노란색과 녹색 점멸로 되며 , 그 후에 녹색점등으로 바뀝니다 .
2. 테이프의 장착과 분리
2-11
제 2 장 테이프의 취급방법
2.2 테이프의 분리

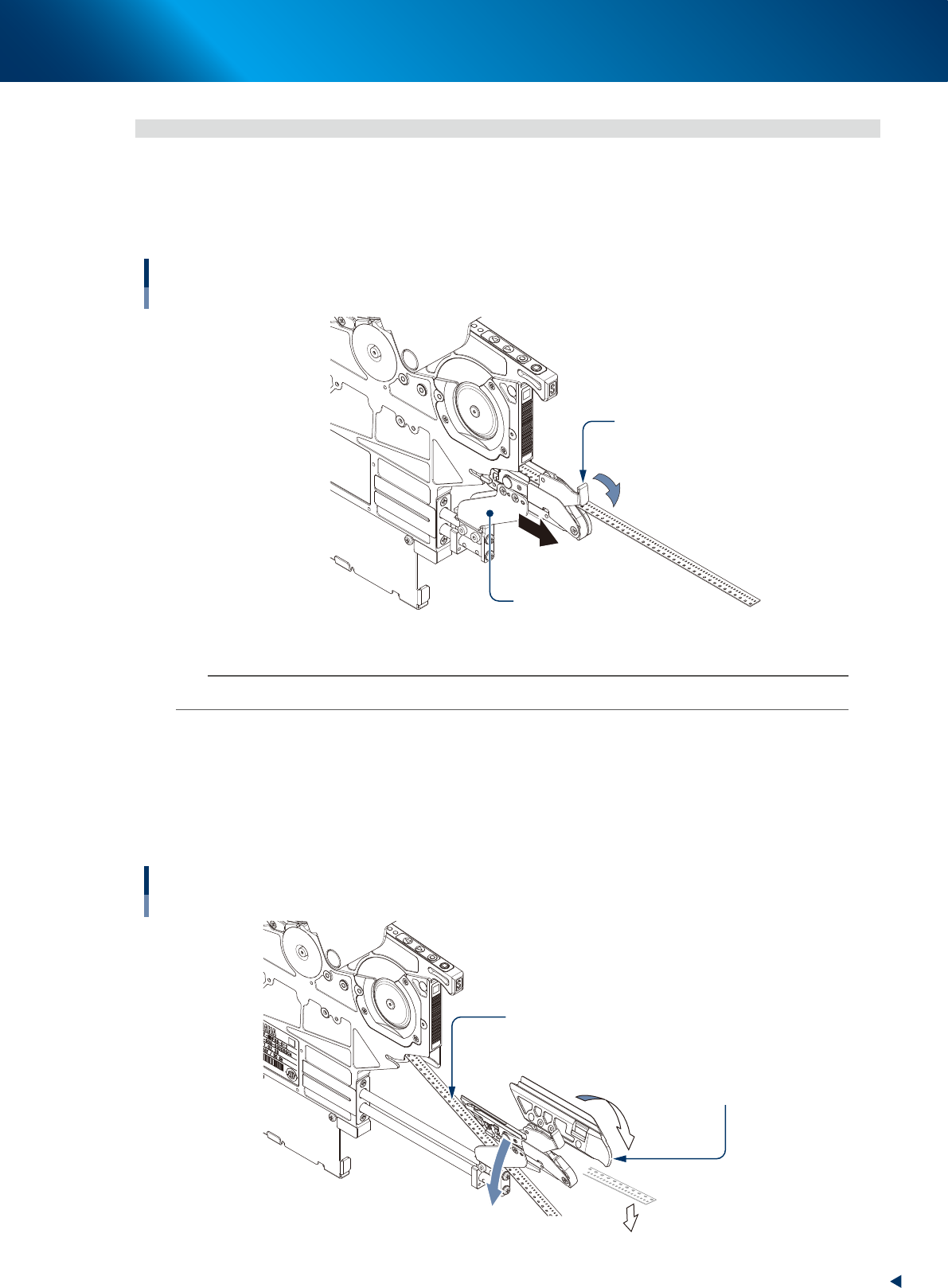

다음과 같이 피더에 장착되어 있는 테이프를 분리 ( 언로딩 ) 하는 방법에 대해서 설명합니다 .
1
로딩 유닛을 앞쪽으로 당깁니다 .
테이프 클램프 레버를 내리고 로딩 유닛을 앞쪽으로 당겨서 빼 주십시오 .
로딩유닛의 인출
테이프 클램프 레버
로딩 유닛
67213-KLU-00
n
요점
로딩 유닛을 완전히 당겨서 빼지 않으면 , 좌우로 열 수가 없습니다 .
2
로딩 유닛을 좌우로 열어서 테이프를 밑으로 내립니다 .
1. 테이프 클램프 레버에서 손을 떼고 , 아래 그림과 같이 좌우로 열어 주십시오 .
2. 분리할 테이프를 밑으로 내립니다 .
3. 로딩 유닛을 원상태로 밀어서 삽입합니다 .
분리할 테이프를 내린다
로딩 유닛
분리할 테이프
테이프 클램프 레버가
올라가 있는 상태에서 좌우로 벌린다
내린다
67214-KLU-00
