2. 운전 준비 3-24 제 3 장 셋업 2.3.3 그외의 기능 (IT 옵션 ) ► 프리셋 요구 표시 프리셋이 요구되어 , 실행이 가능할 경우는 [ 모니터 ]- 「생산」 화면은 다음과 같이 표시됩니다 . • 「프리셋 요구」 란에 「 ✳ 」 가 표시됩니다 . • 피더 배치 화면상에 자홍색 테두리가 표시됩니다 . 프리셋 요구 프리셋 요구 자홍색 테두리 68310-KLU-00 ► 불명한 부품삽입 …
2. 운전 준비
3-23
제
3
장
셋업
6
테이프의 장착 상태를 확인합니다 .
다음의 LED 의 상태가 확인되면 , 테이프는 올바르게 장착되어 있습니다 .
1. 테이프의 삽입이 검지되면 , 노란색 LED 가 1 초정도 점등합니다 .
2. 노란색과 녹색 LED 가 4 초간 동시에 점멸하므로 , 이 때 화면을 확인합니다 .
3. 프리셋 요구가 있으면 , 화면상의 피더의 장착부분이 자홍색 테두리로 표시됩니다 .
4. 장착이 완료되면 , 녹색 LED 가 점등하며 , 화면상의 자홍색 테두리가 없어집니다 .
참고
프리셋 요구에 관한 상세한 내용은 후술의
「2.3.3
그외의
기능
(IT
옵션
)」
을 참조해 주십시오 .
자홍색 테두리가 없어진다
완료전
완료후
노란색과 녹색 LED가 4초간 점멸노란색 LED가 1초간 점등
녹색LED 점등
장착완료 상태
테이프 장착 완료
IT Option 사용
67312-KLU-00
7
운전을 시작합니다 .
오퍼레이션 패널의 「START」 버튼을 누르면 , 테이프가 흡착위치까지 로딩되며 운전이 시작됩니다 .
2. 운전 준비
3-24
제
3
장
셋업
2.3.3 그외의 기능 (IT 옵션 )
►
프리셋 요구 표시
프리셋이 요구되어 , 실행이 가능할 경우는 [ 모니터 ]- 「생산」 화면은 다음과 같이 표시됩니다 .
•
「프리셋 요구」 란에 「
✳
」 가 표시됩니다 .
•
피더 배치 화면상에 자홍색 테두리가 표시됩니다 .
프리셋 요구
프리셋 요구
자홍색 테두리
68310-KLU-00
►
불명한 부품삽입 검지
삽입검지는 모든 상태 ( 운전중 / 리셋중 / 비상정지중 ) 에서 감지하며 , 미조회 부품은 자동 로딩되지 않습니다 .
•
장비에 AL 피더가 장착되어 있으며 , 부품의 셋업요구가 없는 AL 피더에 테이프를 삽입했을 경우 , 미허가 삽
입으로 경고합니다 .
•
미허가 삽입이 검지되면 작업자가 에러를 확인하고 해당하는 피더를 탈착하면 클리어됩니다 .
•
탈착한 AL 피더를 올바른 위치에 장착할 경우는 , 재차 부품과 피더를 스캔해서 조회할 필요가 있습니다 .
불명한 부품삽입 검출
메시지 내용
68311-KLU-00
3. 조작 패널
3-25
제
3
장
셋업
3. 조작 패널
3.1 LED 표시와 버튼조작
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD

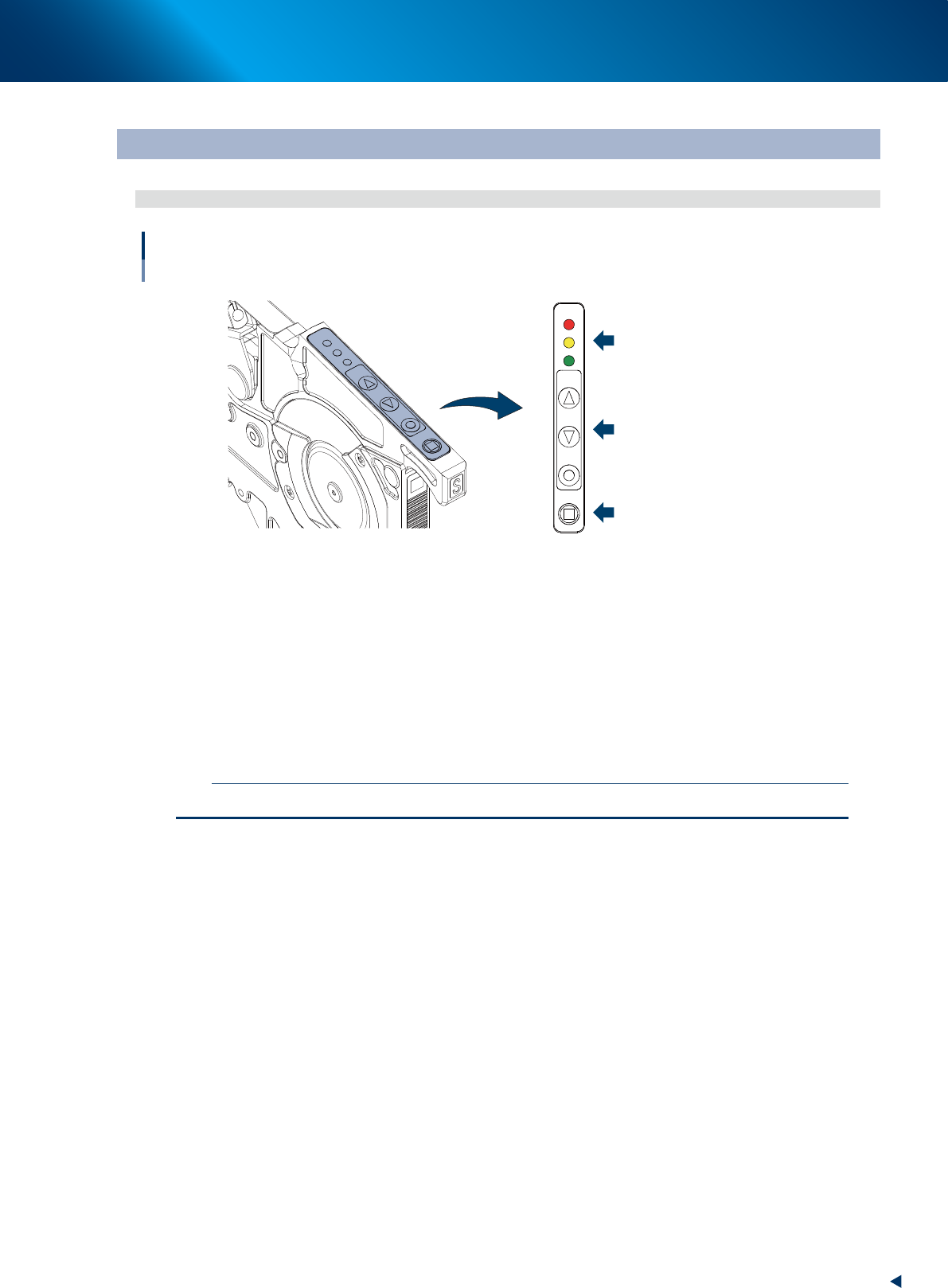

조작 패널의 버튼과 LED
LED 표시부
버튼 조작부
[LOAD] 버튼
67313-KLU-00
►
LED 표시부
빨간색 , 노란색 , 녹색의 3 가지 색의 LED 로 피더의 상태 ( 셋업전환 , 부품소진 ) 의 표시합니다 .
►
버튼 조작부
[FEED] 버튼 : 테이프를 보낼 경우에 사용합니다 . 이 버튼을 길게 누르면 , 연속 보내기 ( 전송 ) 가 가능합니다 .
[FUNC] 버튼 :[FEED] 버튼 또는 [BACK] 버튼을 조합해서 사용합니다 .
•
[FUNC]+[FEED] 버튼은 , 테이프 피더를 앞쪽으로 강제 배출시킵니다 .
•
[FUNC]+[BACK] 버튼은 , 테이프 피더를 뒤쪽으로 언로딩시킵니다 .
c
주의
[BACK] 버튼은 단독으로 사용할 수 없으므로 , [FUNC] 버튼과 조합해서 사용해 주십시오 .
►
[LOAD] 버튼
프리셋 상태의 테이프를 흡착가능 위치까지 로딩합니다 .
