4. 트러블 슈팅 3-35 제 3 장 셋업 4.2.1 센서의 상태확인 전술의 대책작업을 실시해도 테이프의 로딩 / 언로딩이 되지 않을 경우는 , 다음과 같이 센서의 상태를 확인합니다 . 「셋업」 화면의 [ 장치 ] 버튼을 누르고 , 「피더」 탭 화면에서 센서가 정상적으로 기능하고 있는지 확인해 주십시오 . ► 확인방법 선단센서 테이프 가이드를 탈착하고 , 손으로 직접 센서를 눌러서 확인합니다…
4. 트러블 슈팅
3-34
제
3
장
셋업
█
테이프의 언로딩 불량
n
요점
장비가 운전중 , 또는 센서 3 의 위치에 테이프가 있을 경우는 , 일반적으로 언로딩 할 수 없습니다 .
증상 도중에 언로딩 동작 정지
대책 [FUNC]+[BACK] 버튼을 눌러서 다시 언로딩한다 .
증상 언로딩 동작 미실행
대책 장비로 부터 AL 피더를 탈착하고 , 전원이 차단되어 있는 상태에서 손으로 테이프를 당겨서 뺀다 .
FEED
BACK
FUNC
LOAD
테이프의 언로딩 불량
버튼을 눌러도
언로딩 되지 않는다
장비에서
AL피더 를 탈착
전원이 차단되어 있는 상태에서
손으로 테이프를 당겨서 뺀다
동시에 누름
67320-KLU-10
█
테이프의 로딩 / 언로딩 불량
증상 로딩 / 언로딩 양쪽다 불량
원인 피더내에서 테이프가 막혀있을 가능성이 있다 .
대책 필요에 따라 , 테이프 가이드를 분리하고 , 잔류 테이프를 제거한다 .
c
주의
잔류 테이프를 제거할 때에는 , 테이프 가이드 이외의 부분은 분리하지 마십시오 .
4. 트러블 슈팅
3-35
제
3
장
셋업
4.2.1 센서의 상태확인
전술의 대책작업을 실시해도 테이프의 로딩 / 언로딩이 되지 않을 경우는 , 다음과 같이 센서의 상태를 확인합니다 .
「셋업」 화면의 [ 장치 ] 버튼을 누르고 , 「피더」 탭 화면에서 센서가 정상적으로 기능하고 있는지 확인해 주십시오 .
►
확인방법
선단센서
테이프 가이드를 탈착하고 , 손으로 직접 센서를 눌러서 확인합니다 .
중간센서
AL 피더의 뒤쪽 ( 로딩 유닛부 ) 에서 테이프를 15cm 이상 삽입해서 확인합니다 .
입구센서
로딩 유닛에 테이프를 세팅해서 확인합니다 .
센서의 동작확인
선단센서
중간센서
입구센서
ON ： 테이프 검출
OFF： 테이프 미검출
로딩 유닛부
68315-KLU-00
4. 트러블 슈팅
3-36
제
3
장
셋업

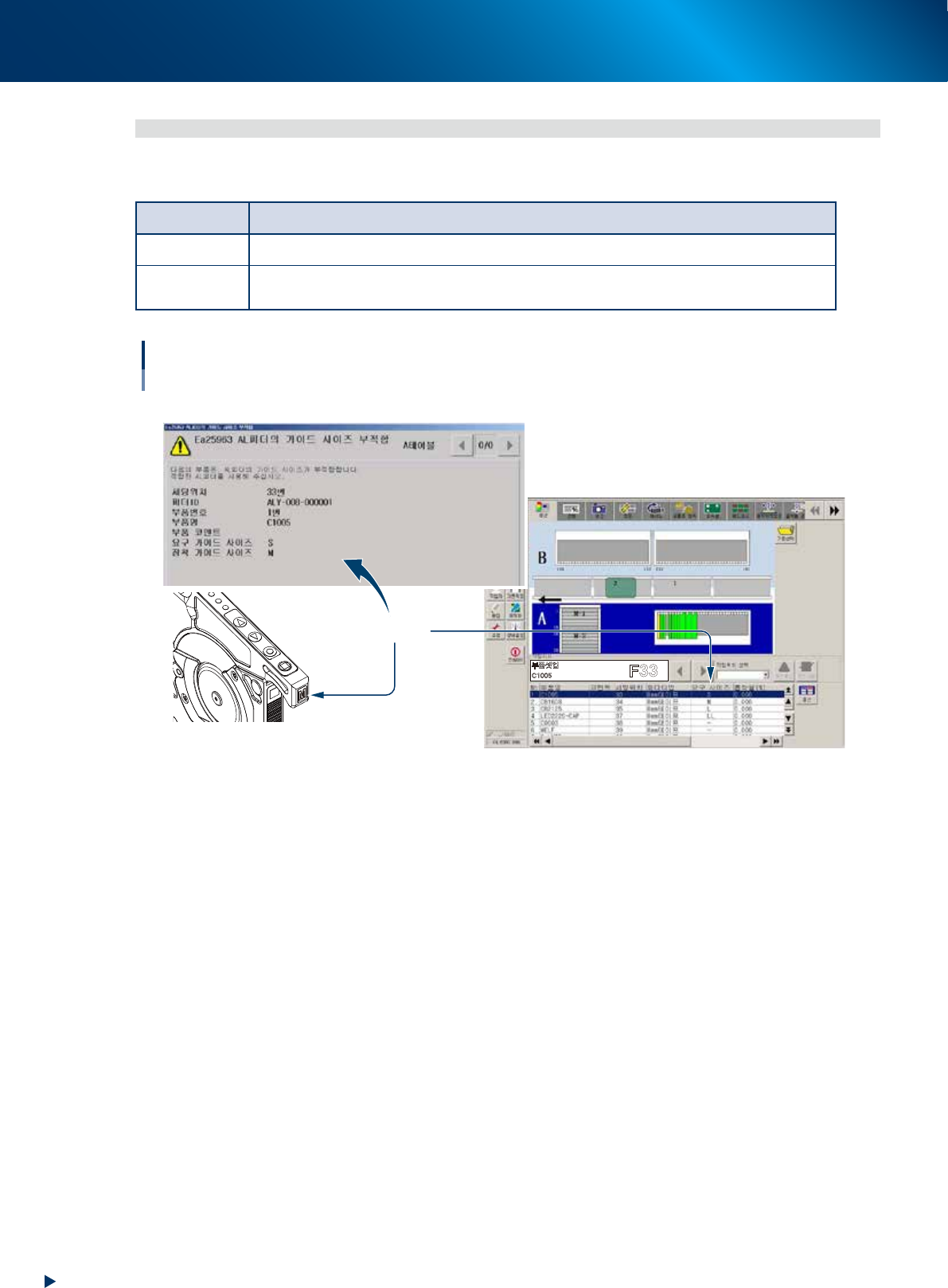

4.3 피더 가이드 사이즈의 부적합
장착되어 있는 피더의 가이드 사이즈와 요구하고 있는 가이드의 사이즈가 일치하지 않으면 , 다음과 같은 에러가
발생해서 운전을 할 수 없습니다 .
증상 AL 피더 가이드 사이즈 부적합 에러 발생
원인 기판 데이터상의 피더 요구 사이즈와 실제로 장착되어 있는 피더의 사이즈가 일치하지 않는다 .
대책
세팅되어 있는 테이프 부품의 사이즈와 피더의 사이즈 (S, M, L, LL) 를 확인하고 , 요구하는 피더
가이드 사이즈로 교체한다 .
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
부품셋업
C1005
F33
AL피더 가이드 사이즈 부적합
사이즈 불일치
68316-KLU-10
