1. 개요 1-10 제 1 장 개요 █ 부품 상면의 틈새 부품의 상면이 캐리어 테이프의 상면보다 밑에 위치하고 있으며 , 적정한 틈새가 확보되어 있는 테이핑 부품을 사용합니다 . 부품 상면의 클리어런스 Min. 40μm 캐리어 테이프 67112-KLU-00 취급불가 테이핑 부품 부품 상면의 클리어런스 부족 <윗 방향으로 부품이 돌출되어 있다> <돌기물이 돌출되어 있다> …
1. 개요
1-9
제 1 장 개요
1.3.1 대응 테이핑
다음과 같이 대응 테이핑에 관해서 설명합니다 .
█

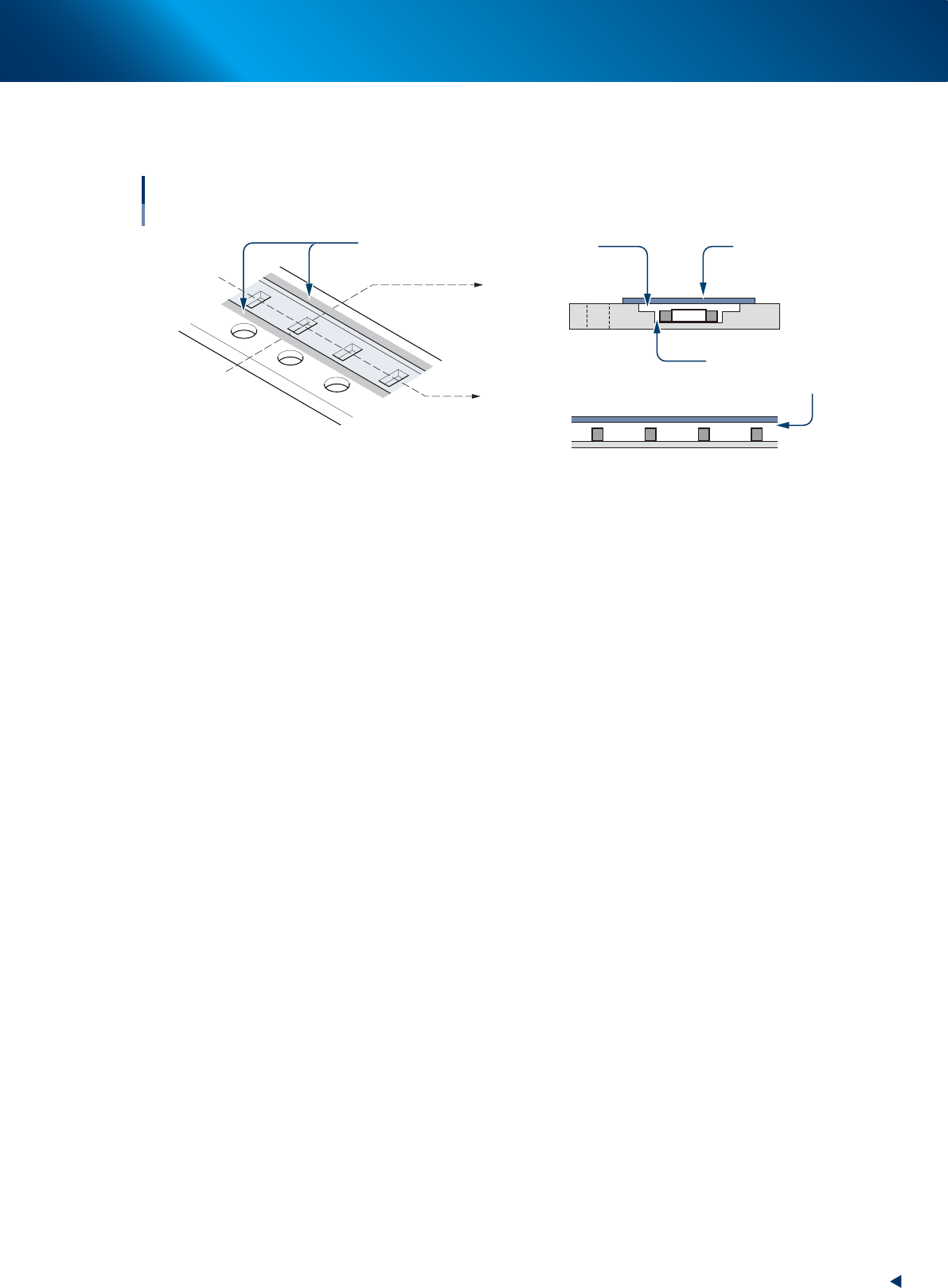

커버 테이프 융착부
커버 테이프의 융착부가 부품 포켓과 간섭하지 않으며 , 포켓의 바깥쪽에 위치한 상태에서 치우치거나 삐툴어짐
없이 융착되어 있는 테이핑 부품을 사용합니다 .
테이프의 융착부
제약 사항
커버 테이프
융착 폭
0.1ｍｍ 이상
0.1ｍｍ 이상
67110-KLU-00
tooltip
취급불가 테이핑 부품
포켓 위치와 융착부
포켓 중앙
포켓과 간섭
포켓 중앙이 한쪽으로 치우쳐 있다
커버 테이프 융착부 (좌우）
커버 테이프 융착부 (규정외)
캐리어 테이프
커버 테이프
67111-KLU-00
1. 개요
1-10
제 1 장 개요
█

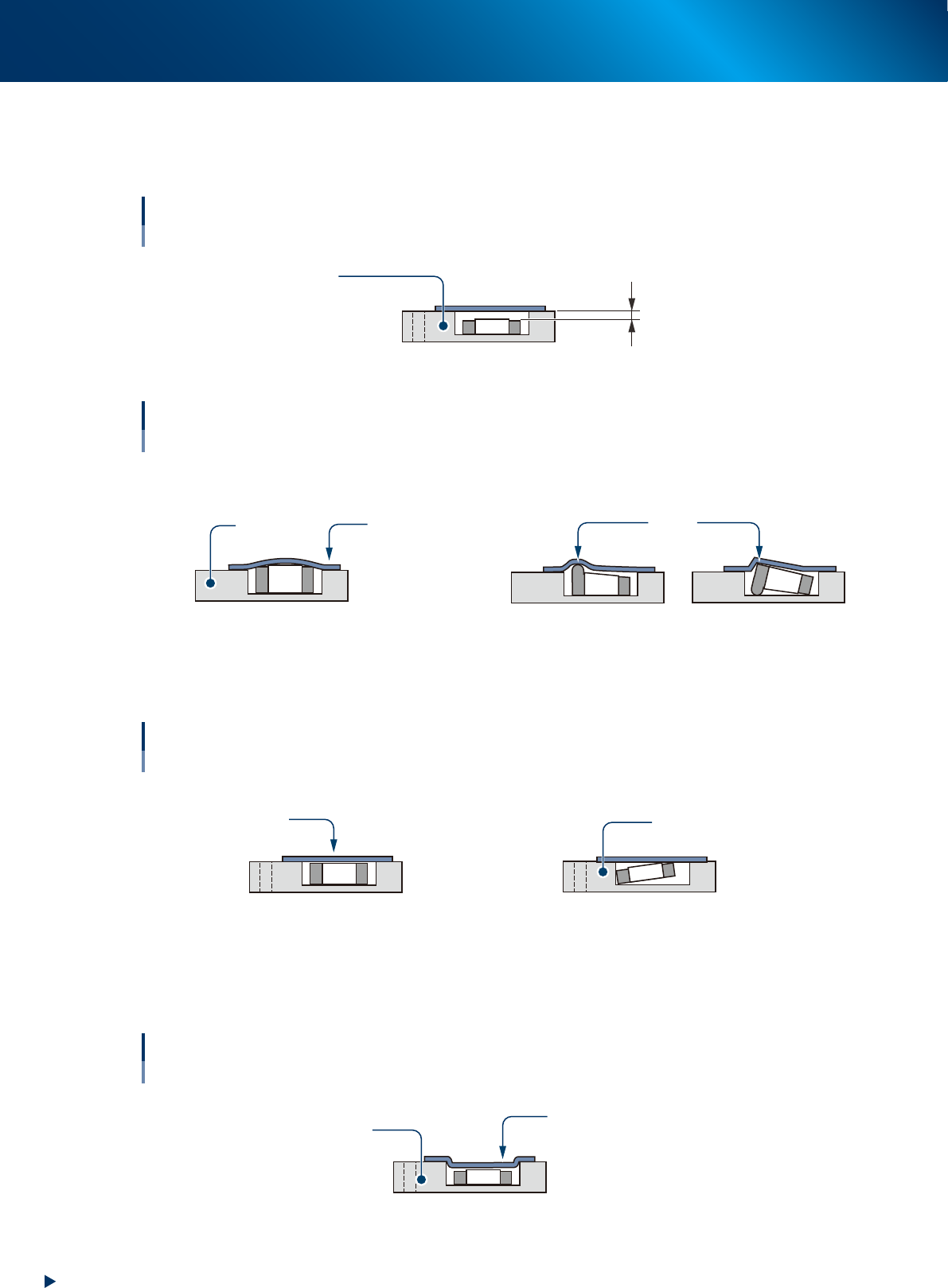

부품 상면의 틈새
부품의 상면이 캐리어 테이프의 상면보다 밑에 위치하고 있으며 , 적정한 틈새가 확보되어 있는 테이핑 부품을
사용합니다 .
부품 상면의 클리어런스
Min. 40μm
캐리어 테이프
67112-KLU-00
취급불가 테이핑 부품
부품 상면의 클리어런스 부족
<윗 방향으로 부품이 돌출되어 있다> <돌기물이 돌출되어 있다>
커버 테이프
캐리어 테이프
돌기물
67113-KLU-00
█
부품의 부착여부
캐리어 테이프 또는 커버 테이프에 , 부품이 부착되어 있지 않는 테이핑 부품을 사용합니다 .
부품의 부착
커버 테이프, 캐리어 테이프
커버 테이프
캐리어 테이프
<커버 테이프에 부품이 부착되어 있다> <캐리어 테이프 벽에 부품이 부착되어 있다>
67114-KLU-00
█
커버 테이프의 상태
커버 테이프가 부품 포켓내에 들어가 있지 않으며 , 평탄한 상태로 캐리어 테이프에 융착되어 있는 테이핑 부품을
사용합니다 .
취급불가 테이핑 부품
커버 테이프가 오목한 상태
커버 테이프
캐리어 테이프
67115-KLU-00
