조작 패널부
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
조작패널 버튼과 LED
LED표시부
버튼 조작부
67105-KLU-00
►
LED 조작부
빨간색 , 노란색 , 녹색의 세가지 색이 점멸 , 점등해서 상태를 표시합니다 . 표시 내용은 , 주로 피더의 「셋업전환」 ,
「부품소진」 등을 나타냅니다 .
►
버튼 조작부
[FEED] 버튼 : 테이프를 보낼 경우에 사용합니다 . 이 버튼을 길게 누르면 , 연속 보내기 ( 전송 ) 가 가능합니다 .
[FUNC] 버튼 :[FEED] 버튼 또는 [BACK] 버튼을 조합해서 사용합니다 .
•
[FUNC]+[FEED] 버튼은 , 테이프 피더를 앞쪽으로 강제 배출시킵니다 .
•
[FUNC]+[BACK] 버튼은 , 테이프 피더를 뒤쪽으로 언로딩시킵니다 .
c
주의
[BACK] 버튼은 단독으로 사용할 수 없으므로 , [FUNC] 버튼과 조합해서 사용해 주십시오 .
1. 개요
1-6
제 1 장 개요
1.2 제약사항
►
테이프 말단의 부품이 없는 부분 ( 커버 테이프의 씰 부분 ) 의 길이가 300mm 이하 일 것
•
300mm 를 넘는 테이프는 말단을 검출할 수 없으므로 , 후속 보급 테이프와의 자동 교체를 할 수가 없습니다 .
•
연속적인 부품소진에 의해 흡착오류가 발생해서 장비가 정지하면 , 언로딩 조작으로 테이프를 빼 주십시오 .

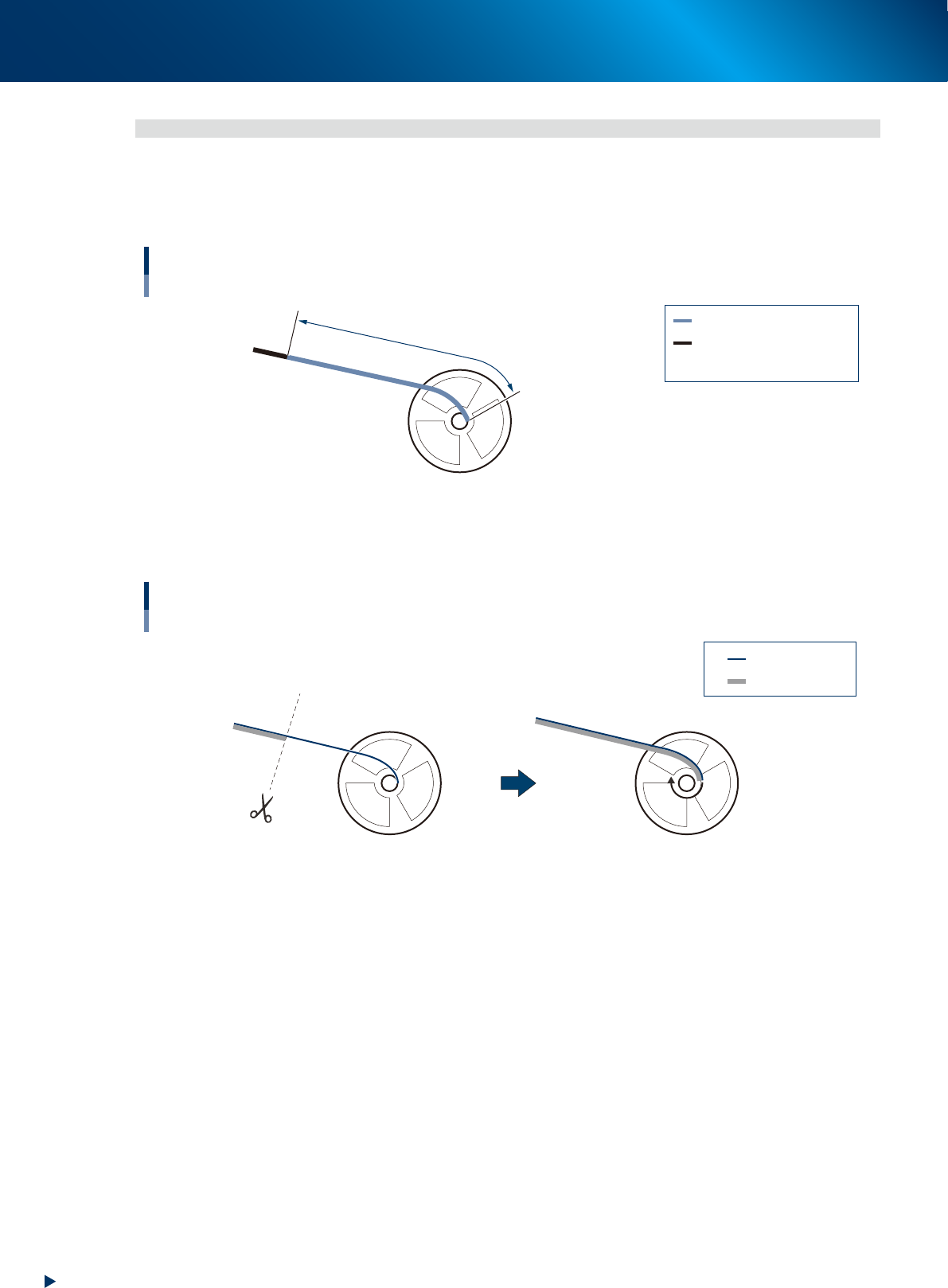

커버 테이프의 길이
제약 사항
：커버 테이프의 씰 부분
：부품이 없는 부분
：커버 테이프의 씰 부분 길이
표준사양 ： A 가 300mm 이하
IT옵션 사양 ： A 가 600mm 이하
A
A
67106-KLU-00
►
테이프 말단의 커버 테이프가 캐리어 테이프보다 길지 않을 것
테이프 말단의 커버 테이프와 캐리어 테이프의 길이가 서로 맞도록 가위로 잘라 주십시오 .
커버 테이프와 캐리어 테이프
제약 사항
： 커버 테이프
： 케리어 테이프
67107-KLU-00
