1. 유지보수에 대해서
AL 피더를 양호한 상태로 사용하기 위해서는 , 정기적으로 점검하고 청소한 후 , 부품의 교환이 필요합니다 .
다음과 같이 AL 피더의 점검과 청소 부품교환 방법에 대해서 설명합니다 .
c
요점
유지보수는, 트레이닝을 받은 분이 정해진 순서대로 신중하게 작업해 주십시오.

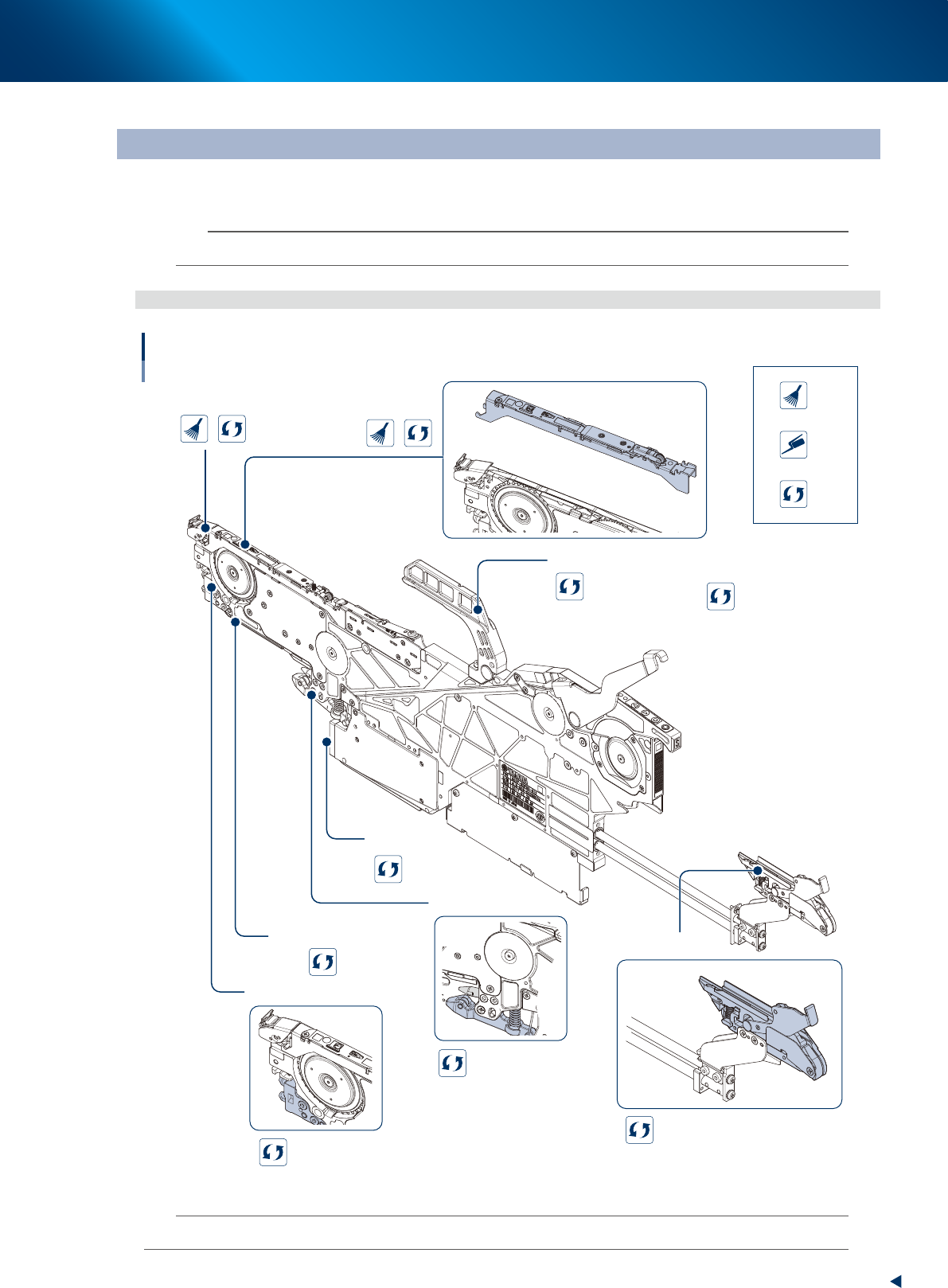

1.1 유지보수 부위와 교환부품
3.2 테이프 가이드 주변
핸들
프론트 블록
테이프 클램프
・ 클램프 레버 ASSY
・ 테일 핀
판스프링, 푸셔, 선단 배출부
슬라이드용 스톱퍼
언더레일
보드 커넥터
유지보수 부위와 교환부품
테이프 가이드
3.1 테이프 가이드
3.7 조작부
3.3 프론트 블록
3.5 클램프부
3.6 전원 접속부
3.8 로딩 유닛부
3.4 피더뱅크 접속부
3.9 프리셋 홀더부
청소
급유
교환
67400-KLU-00
참고
상기 그림내의 3.1~3.9 의 타이틀 문자 부분을 클릭하면 , 해당하는 페이지에 점프합니다 .
2. 유지보수와 부품교환의 준비
4-2
제
4
장
유지보수와
부품교환
2. 유지보수와 부품교환의 준비
2.1 필요 공구
다음과 같이 유지보수 및 부품교환에 필요한 공구 및 툴을 준비해 주십시오 .
명칭 적용 비고
십자 드라이버 대/소 No.1, No.2
일자 드라이버 대/소 슬라이드용 스톱퍼의 탈장착에 사용
육각렌치 세트 1 세트
정밀 일자 드라이버 대/소 E 링의 탈장착 등에 사용
정밀 십자 드라이버 대/소 테이프 경로 판스프링의 탈장착 등에 사용
나사 고정제 LOCTITE 241 선단 배출부 , 언더레일 , 보드 커넥터
와이퍼 종이 와이퍼 등 보풀이나 먼지가 나지 않는 재질
알코올 IPA 또는 에탄올 지정부위 이외에는 사용금지
테이프 가이드 브러시 청소용 KLU-MY500-00X
버큠 ASSY 청소용 KHY-M88V0-A0X
에어 블로우 툴 청소용 KU4-M8590-00X， 지정부위 이외에는 사용금지
2.2 유지보수 부위
대상부위 적용 주기 비고
테이프 가이드 청소 1 개월 에어 블로우 툴 , 테이프 가이드 브러시
보드 커넥터 점검 , 청소 6 개월 에어 블로우 툴
2. 유지보수와 부품교환의 준비
4-3
제
4
장
유지보수와
부품교환
2.3 필요 교환부품
대상부위 상세 부품번호 비고
테이프 가이드
테이프 가이드 ASSY (S) KLU-MC1M1-00X
테이프 가이드 ASSY (M) KLU-MC1M1-10X
테이프 가이드 ASSY (L) KLU-MC1M1-20X
테이프 가이드 ASSY (LL) KLU-MC1M1-30X
테이프 가이드 주변
판스프링 KLU-MC1C1-000 S, M, L, LL 공통
푸셔 ASSY (S, M, L)
KLU-MC1C9-000 푸셔 (Pusher)
KLU-MC1C8-000 스프링
KLU-MC1CA-000 홀더 플레이트
푸셔 (LL) KLU-MC1CF-000
선단 배출부 KLU-MC1N0-000 피더선단 테이프 배출부
프론트 블록 프론트 블록 KLJ-MC10W-00X
피더뱅크 접속부 언더 레일 KHJ-MC104-00X
클램프부
클램프 레버 KLJ-MC18H-00X
테일 핀 KHJ-MC105-00X
전기 접속부 보드 커넥터 KHJ-MC1A9-00X
조작부 핸들 KLJ-MC181-01X
테이프 로딩부
테이프 클램프 좌 KLU-MC191-00X 좌우 세트로 교환 권장
테이프 클램프 우 KLU-MC194-00X
프리셋 홀더부 슬라이드용 스톱퍼 KLS-M13CE-00X 약 2 만번 사용 , 파손되면 교환
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인해 주십시오 .

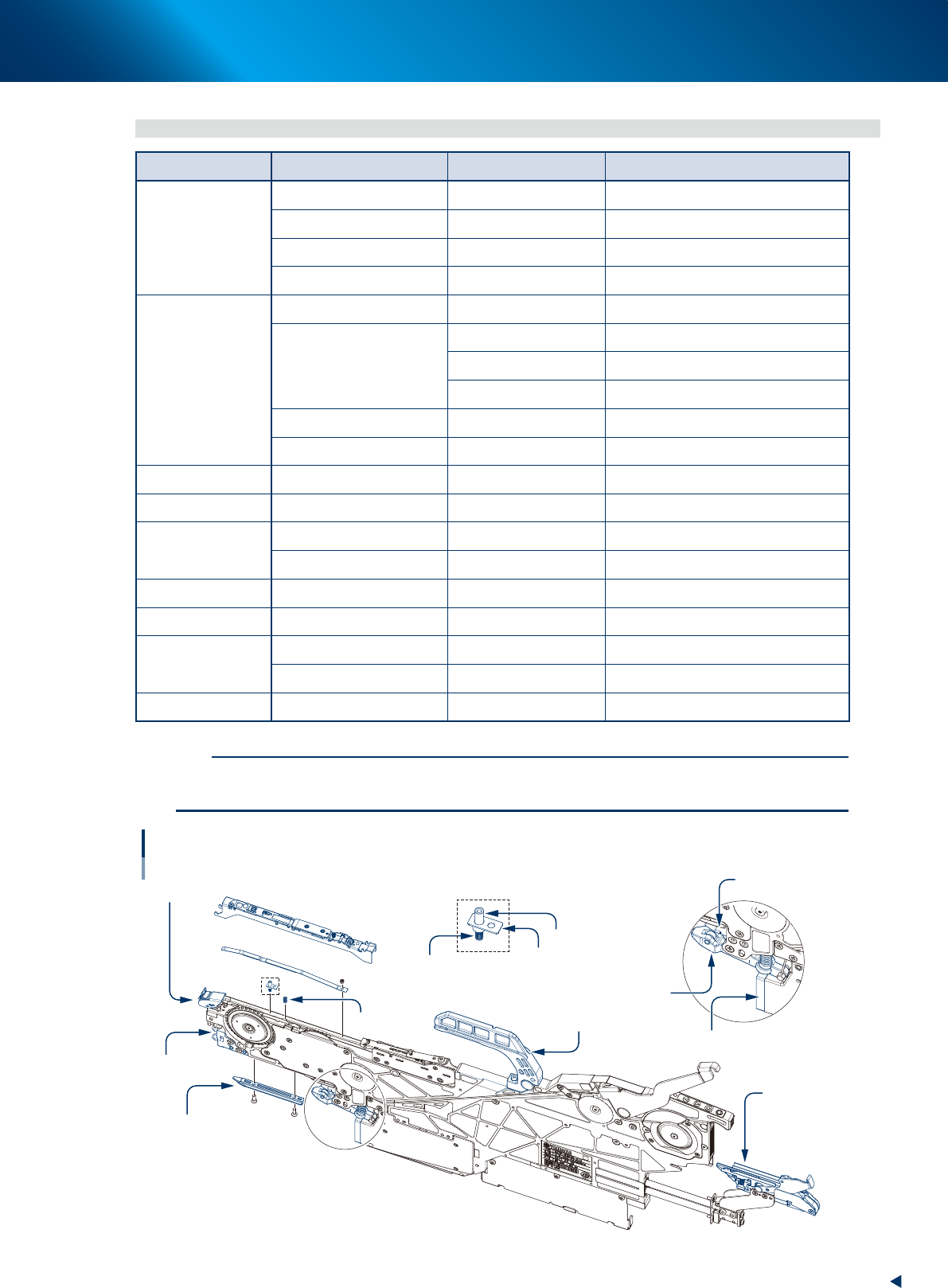

교환부품
테이프 로딩부
핸들
푸셔
푸셔 (LL용)
스프링
언더레일
프론트 블록
푸셔ASSY
테이프 가이드
판스프링
선단 배출부
홀더 플레이트
테일핀
보드 커넥터
클램프 레버
A
B
A
B
67401-KLU-00
