4. 트러블 슈팅 3-33 제 3 장 셋업 4.2 로딩 / 언로딩 불량 █ 테이프의 로딩 불량 증상 테이프의 로딩불량 발생 ([LOAD] 버튼을 눌러도 로딩되지 않음 ) 원인 테이프의 세팅위치에 문제가 있다 . 대책 로딩 유닛과 테이프를 당겨서 빼고 , 테이프 세팅위치를 다시 조정한다 . 1. 테이프 세팅위치가 스크로킷까지 도달되어 있지 않을 경우는 , 좀 더 안쪽으로 밀어서 넣는다 . 2.…
4. 트러블 슈팅
3-32
제
3
장
셋업
█
릴의 부품공급 오류
증상 테이프 릴이 정상적으로 회전되지 않아서 , 부품 전송불량으로 흡착에러가 발생
원인
1. 후속 릴에서 부품을 공급하고 있으므로 , 릴이 들떠서 릴 홀더로 부터 이탈되어 있다 .
2. 테이프 릴의 세팅위치가 비스듬히 틀어져서 회전시에 부하가 걸린다
대책
1. 빈 릴을 탈착하고 , 선행 릴 수납부에 후속 릴을 세팅한다 .
2. 릴을 AL 피더의 정면 ( 일직선상 ) 에 다시 세팅한다 .
릴의 부품공급 오류
릴 전송불량 에러
릴이 들떠서 홀더로 부터
이탈되었다
후속 릴
선행 릴 (빈 릴)
피더와 릴의 세팅위치가
틀어져 있다
상단
AL피더
하단
67318-KLU-10
█
전송피치 오류
증상 흡착위치가 틀어져서 흡착에러가 발생
원인 흡착위치가 2mm 틀어져 있는 상태로 부품을 세팅했다 .
대책 [FEED] 버튼으로 흡착위치를 맞춘다 .
전송피치 오류
흡착에러
흡착위치 (부품없음)
스프로킷 (Sprocket)
68314-KLU-00
c
주의
흡착위치를 맞출 때에는 [FEED] 버튼을 사용합니다 . [BACK] 버튼은 사용하지 마십시오 .
4. 트러블 슈팅
3-33
제
3
장
셋업
4.2 로딩 / 언로딩 불량
█
테이프의 로딩 불량
증상 테이프의 로딩불량 발생 ([LOAD] 버튼을 눌러도 로딩되지 않음 )
원인 테이프의 세팅위치에 문제가 있다 .
대책
로딩 유닛과 테이프를 당겨서 빼고 , 테이프 세팅위치를 다시 조정한다 .
1. 테이프 세팅위치가 스크로킷까지 도달되어 있지 않을 경우는 , 좀 더 안쪽으로 밀어서 넣는다 .
2. 테이프 세팅위치가 너무 안쪽으로 들어가 있을 경우는 , 좀 더 바깥쪽 ( 앞쪽 ) 으로 당겨서 뺀다 .
테이프의 로딩불량
스프로킷
테이프가 스프로킷까지 도달하지 않는다
센서2가 테이프를 검지하고 있다
テープ
2
3
2
3
： 테이프 검출센서
： 테이프 이동경로
： 테이프
67319-KLU-00
4. 트러블 슈팅
3-34
제
3
장
셋업
█

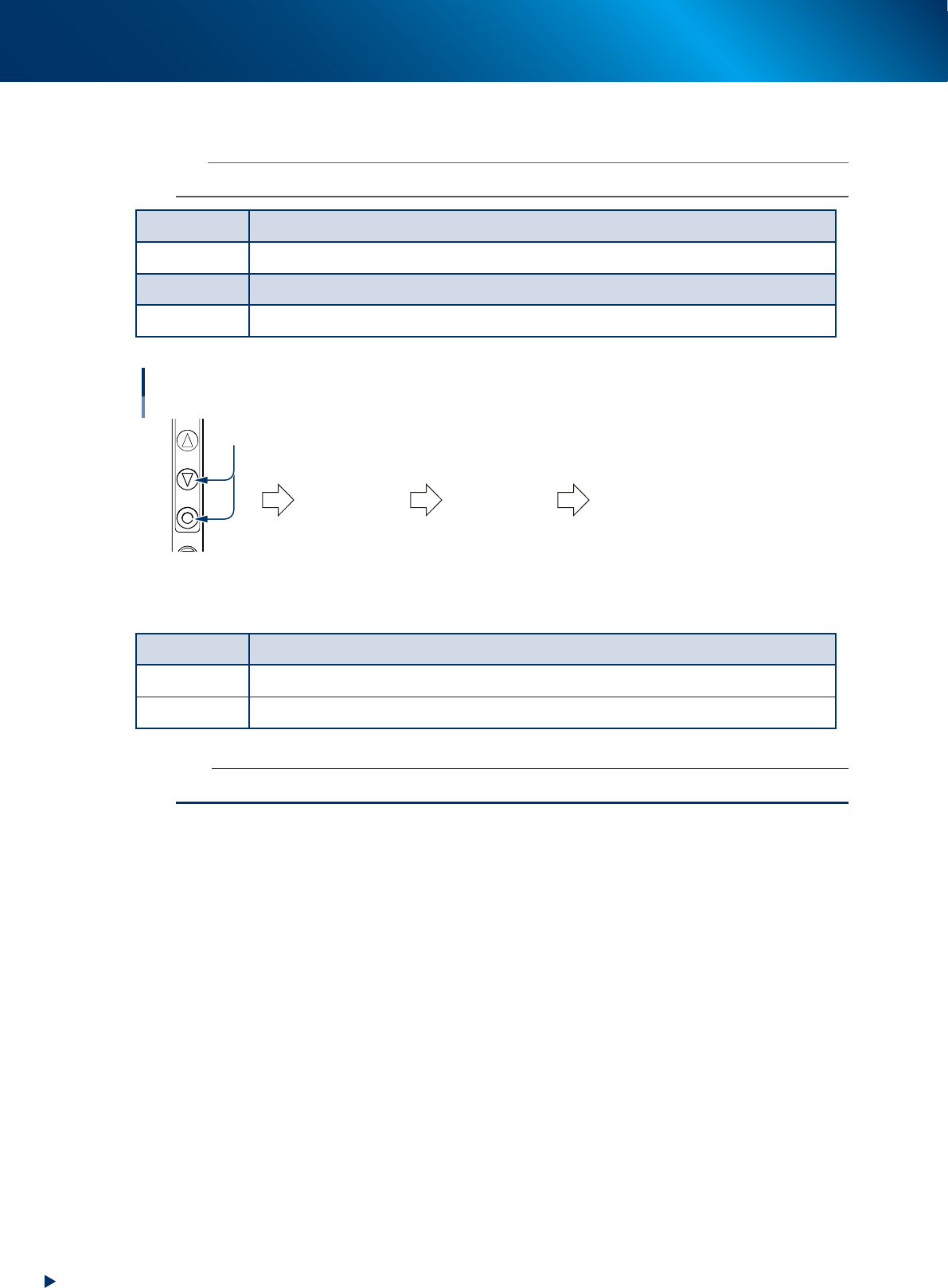

테이프의 언로딩 불량
n
요점
장비가 운전중 , 또는 센서 3 의 위치에 테이프가 있을 경우는 , 일반적으로 언로딩 할 수 없습니다 .
증상 도중에 언로딩 동작 정지
대책 [FUNC]+[BACK] 버튼을 눌러서 다시 언로딩한다 .
증상 언로딩 동작 미실행
대책 장비로 부터 AL 피더를 탈착하고 , 전원이 차단되어 있는 상태에서 손으로 테이프를 당겨서 뺀다 .
FEED
BACK
FUNC
LOAD
테이프의 언로딩 불량
버튼을 눌러도
언로딩 되지 않는다
장비에서
AL피더 를 탈착
전원이 차단되어 있는 상태에서
손으로 테이프를 당겨서 뺀다
동시에 누름
67320-KLU-10
█
테이프의 로딩 / 언로딩 불량
증상 로딩 / 언로딩 양쪽다 불량
원인 피더내에서 테이프가 막혀있을 가능성이 있다 .
대책 필요에 따라 , 테이프 가이드를 분리하고 , 잔류 테이프를 제거한다 .
c
주의
잔류 테이프를 제거할 때에는 , 테이프 가이드 이외의 부분은 분리하지 마십시오 .
