2. 운전 준비 3-22 제 3 장 셋업 4 AL 피더를 장착합니다 . ( 신규세팅 ) Step3 에서 스캔한 ID 에 의해 특정된 피더 세팅위치의 LED 가 연속점멸합니다 . 1. 연속점멸하고 있는 LED 의 피더세팅 위치에 AL 피더를 세팅합니다 . 2. 프리셋 홀더를 장착위치에 거치합니다 . 3. 프리셋 홀더에 신규 또는 보충할 테이프 릴을 세팅합니다 . 5 테이프를 로딩 유닛에 삽입합…
2. 운전 준비
3-21
제
3
장
셋업
2
테이프의 선단처리를 합니다 .
테이프 선단을 컷팅하고 , 선단접기를 실시해 주십시오 .
테이프 선단처리
테이프 컷팅 방향(포켓쪽)
선단접기 완료상태
선단접기 지그
테이프 협착
67307-KLU-00
n
요점
테이프의 컷팅방법 및 선단접기 방법에 관해서는 , 제 2 장
「1.2
테이프의 선단 처리
」
를 참조해 주십시오 .
c
주의
테이프의 선단처리를 정확하게 실시하지 않으면 , 부품을 원활하게 로딩할 수 없게 될 가능성이 있습니다 .
3
부품 ( 릴 )ID 를 스캔합니다 .
바코드 리더로 보충할 부품 ( 릴 )ID 를 스캔해 주십시오 .
부품ID 스캔
이 ID로 세팅위치가 특정된다
68309-KLU-00
2. 운전 준비
3-22
제
3
장
셋업
4
AL 피더를 장착합니다 . ( 신규세팅 )
Step3 에서 스캔한 ID 에 의해 특정된 피더 세팅위치의 LED 가 연속점멸합니다 .
1. 연속점멸하고 있는 LED 의 피더세팅 위치에 AL 피더를 세팅합니다 .
2. 프리셋 홀더를 장착위치에 거치합니다 .
3. 프리셋 홀더에 신규 또는 보충할 테이프 릴을 세팅합니다 .
5
테이프를 로딩 유닛에 삽입합니다 .
1. 로딩 유닛을 약간 앞쪽으로 당겨서 , 테이프 세팅부가 열리지 않도록 합니다 .
2. 테이프 클램프 레버를 내리고 로딩 유닛을 앞쪽으로 당겨서 빼 주십시오 .
3. 다음 그림과 같이 테이프 클램프 레버를 내린 상태에서 테이프를 로딩 유닛의 세팅 영역까지 삽입합니다 .
4. 테이프 클램프 레버를 내린 상태로 로딩 유닛을 피더쪽에 삽입하고 , 클램프 레버에서 손을 뗍니다 .
n
요점
・
로딩 유닛이 피더의 안쪽까지 확실하게 삽입되어 있지 않으면 , 로딩 에러가 발생하는 원인이 됩니다 .
・
테이프 피더의 장착에 관한 자세한 내용은 제 2 장
「2.1
테이프의
장착
」
을 참조해 주십시오 .

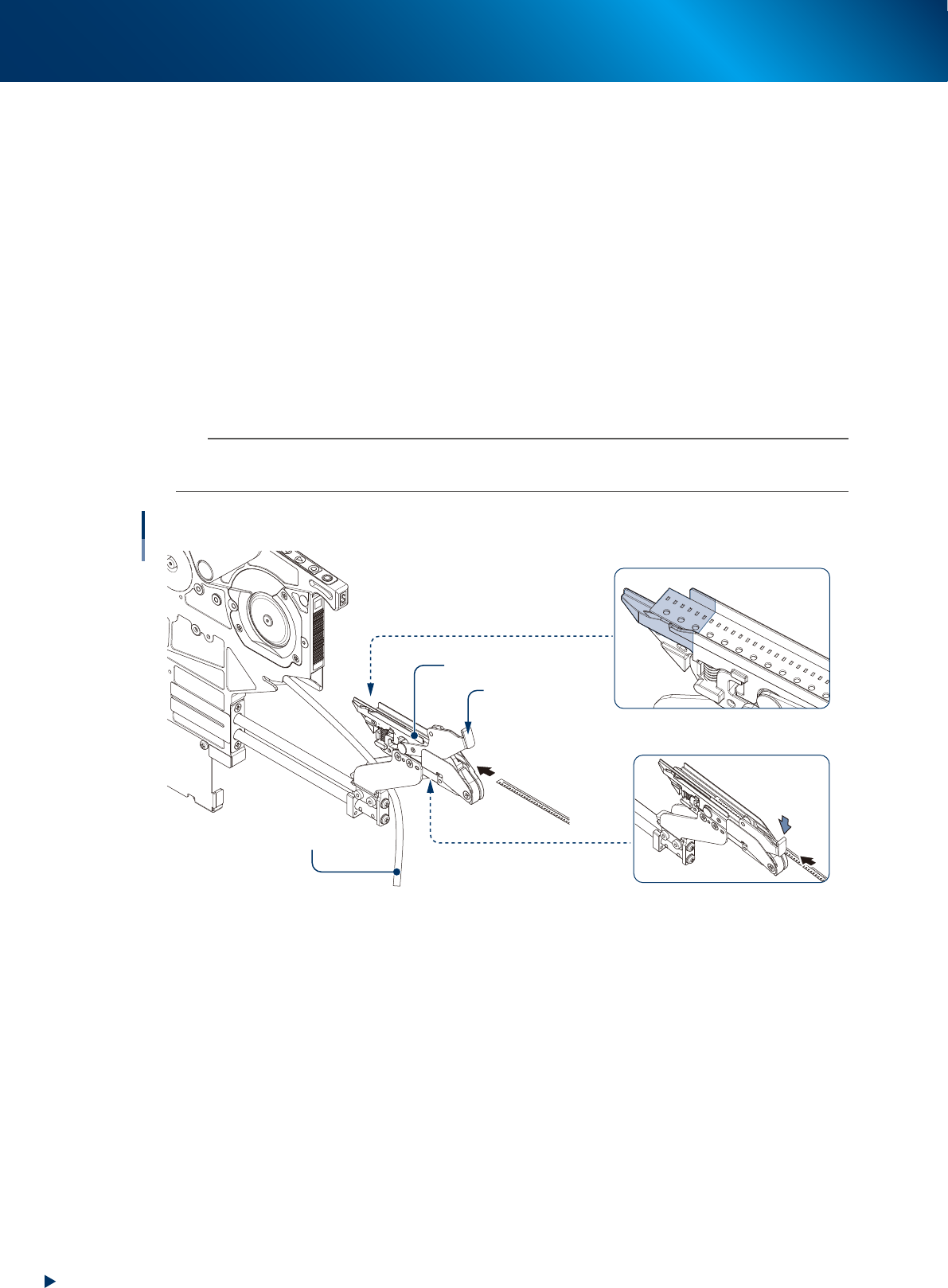

테이프의 세팅
사용중인 테이프
로딩 유닛
테이프 클램프 레버
테이프 클램프 레버가
내려져 있는 상태
<테이프 세팅 영역>
이 범위내에 테이프의
선단을 끼운다
67309-KLU-00
2. 운전 준비
3-23
제
3
장
셋업
6

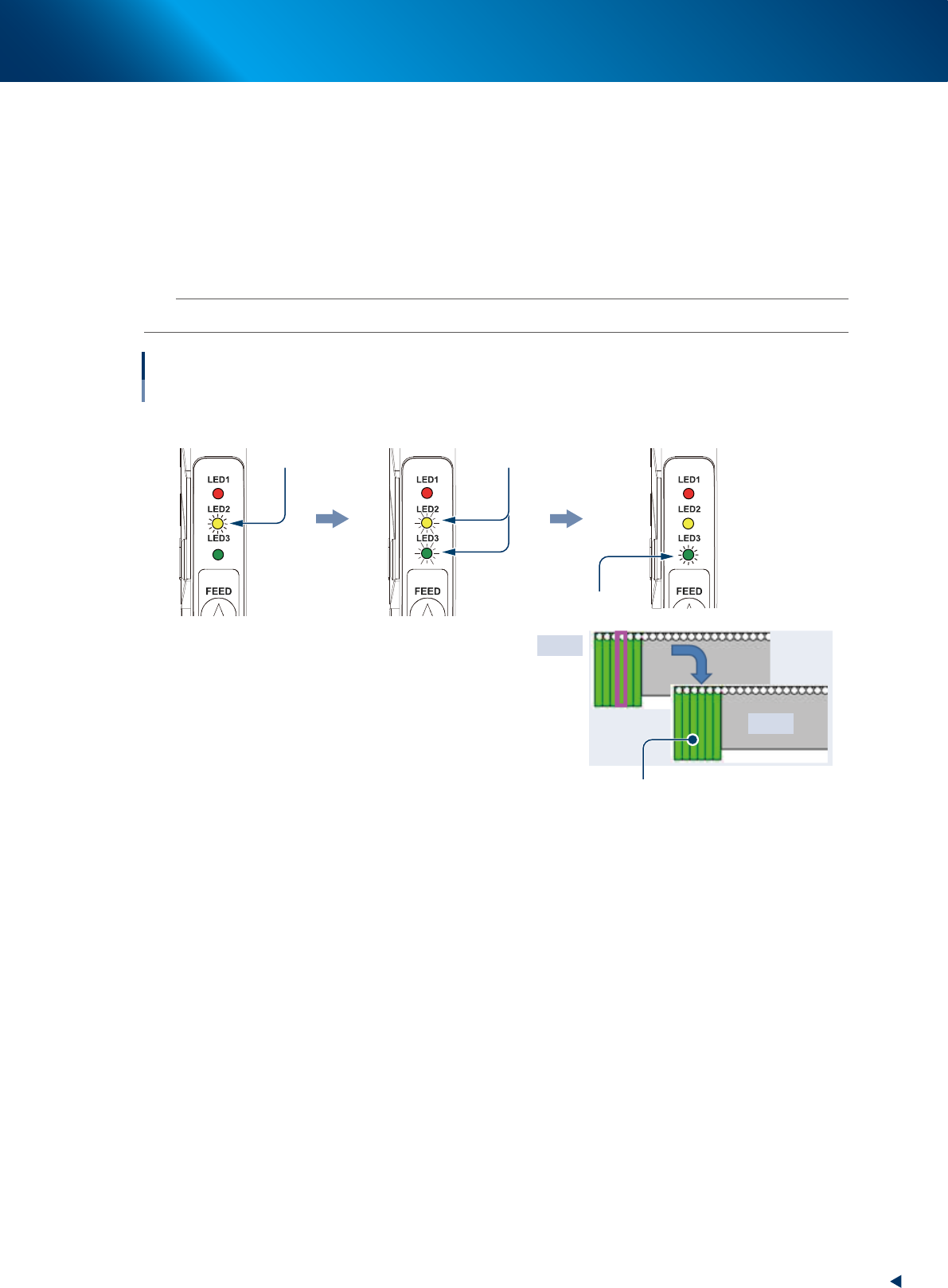

테이프의 장착 상태를 확인합니다 .
다음의 LED 의 상태가 확인되면 , 테이프는 올바르게 장착되어 있습니다 .
1. 테이프의 삽입이 검지되면 , 노란색 LED 가 1 초정도 점등합니다 .
2. 노란색과 녹색 LED 가 4 초간 동시에 점멸하므로 , 이 때 화면을 확인합니다 .
3. 프리셋 요구가 있으면 , 화면상의 피더의 장착부분이 자홍색 테두리로 표시됩니다 .
4. 장착이 완료되면 , 녹색 LED 가 점등하며 , 화면상의 자홍색 테두리가 없어집니다 .
참고
프리셋 요구에 관한 상세한 내용은 후술의
「2.3.3
그외의
기능
(IT
옵션
)」
을 참조해 주십시오 .
자홍색 테두리가 없어진다
완료전
완료후
노란색과 녹색 LED가 4초간 점멸노란색 LED가 1초간 점등
녹색LED 점등
장착완료 상태
테이프 장착 완료
IT Option 사용
67312-KLU-00
7
운전을 시작합니다 .
오퍼레이션 패널의 「START」 버튼을 누르면 , 테이프가 흡착위치까지 로딩되며 운전이 시작됩니다 .
