1. 테이프의 세팅준비 2-2 제 2 장 테이프의 취급방법 1.1.2 다시 로딩할 경우 AL 피더에서 사용하다 만 테이프를 빼고 , 다시 로딩해서 사용할 경우에는 다음과 같은 주의가 필요합니다 . • 커버 테이프가 이미 컷팅되어 있는 부분은 사용할 수 없습니다 . • 커버 테이프가 컷팅되어 있지 않더라도 조금이라도 박리되어 있을 경우에는 , 사용할 수 없습니다 . 테이프 컷팅 위치 다시 로딩…
1. 테이프의 세팅준비
2-1
제 2 장 테이프의 취급방법
1. 테이프의 세팅준비
1.1 테이프의 컷팅
테이프의 선단은 , 테이프의 종류 또는 사용 상태에 따라서 다음과 같이 컷팅해 주십시오 .
1.1.1 새 테이프의 경우
►
진송피치 :2mm
부품이 들어 있는 포켓과 같은 열의 전송구멍 ( 포켓과 같은 열의 전송구멍이 없을 경우는 그 다음 전송구멍 ) 을
세어서 네번째의 전송 구멍의 측면 위치를 컷팅합니다 .
►
진송피치 :4mm
부품이 들어 있는 포켓의 그 다음 전송 구멍을 세어서 네번째 전송구멍의 중앙을 컷팅합니다 .
테이프 컷팅 위치
새 테이프의 경우 (테이프 폭 : 8mm)
로딩 완료시 정지위치
흡착시작 위치
컷팅위치 ： 전송구멍 측면
흡착시작 위치
컷팅위치 ： 전송구멍 측면
전송피치 2mm
전송피치 4mm
2
1
3
4
1
2
3
4
로딩 완료시 정지위치
흡착시작 위치
컷팅위치 ： 전송구멍 중앙
67200-KLU-00
1. 테이프의 세팅준비
2-2
제 2 장 테이프의 취급방법
1.1.2 다시 로딩할 경우
AL 피더에서 사용하다 만 테이프를 빼고 , 다시 로딩해서 사용할 경우에는 다음과 같은 주의가 필요합니다 .
•
커버 테이프가 이미 컷팅되어 있는 부분은 사용할 수 없습니다 .
•
커버 테이프가 컷팅되어 있지 않더라도 조금이라도 박리되어 있을 경우에는 , 사용할 수 없습니다 .
테이프 컷팅 위치
다시 로딩 할 경우
1
2
3
4
1
2
3
4
이미 컷팅되어 있는 커버 테이프
흡착시작 위치
컷팅위치 ： 전송구멍 측면
전송피치 2mm
전송피치 4mm
이미 컷팅되어 있는 커버 테이프
흡착시작 위치
컷팅위치 ： 전송구멍 중앙
67201-KLU-00
1. 테이프의 세팅준비
2-3
제 2 장 테이프의 취급방법

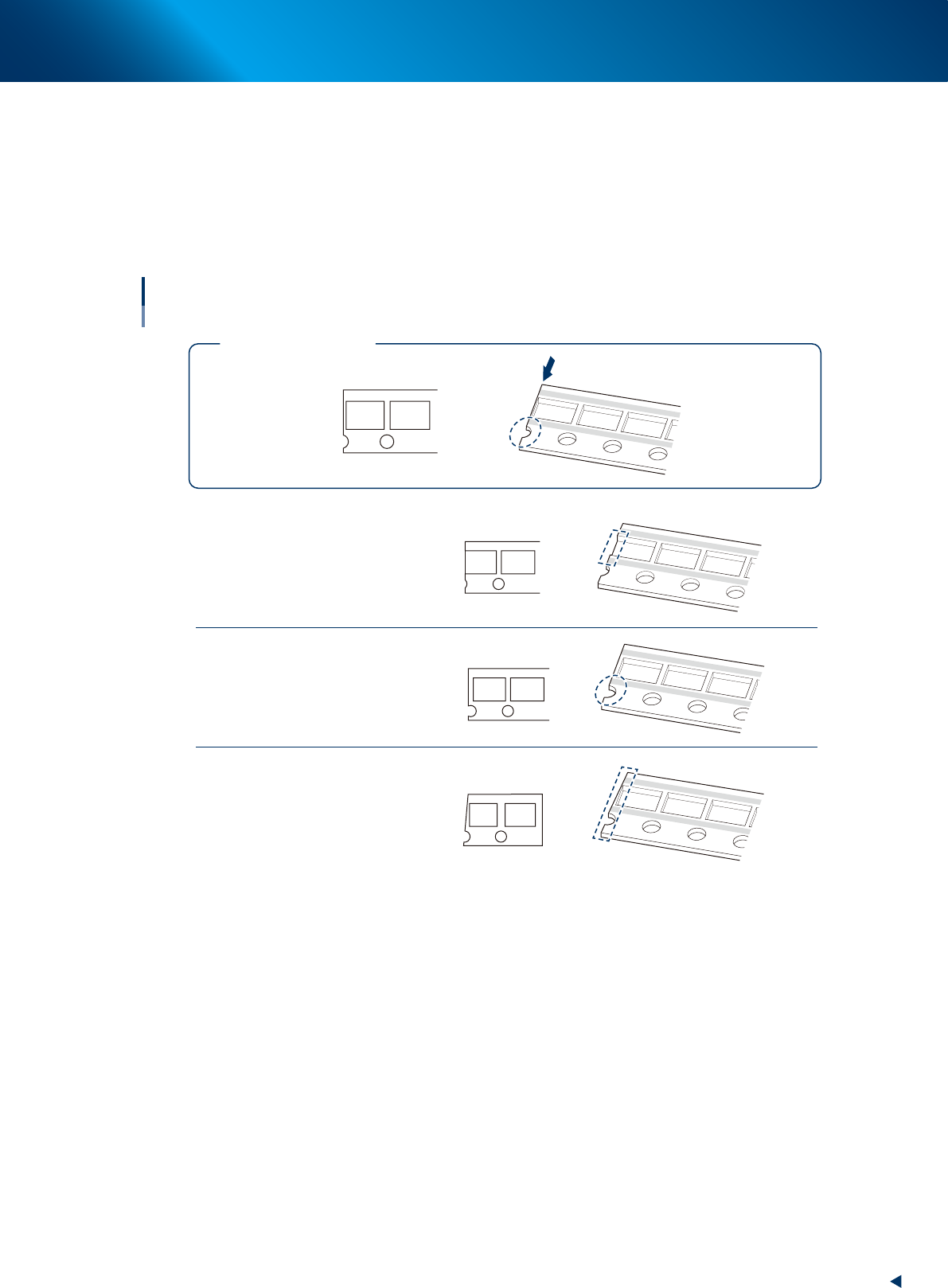

1.1.3 테이프 컷팅위치에 관한 주의점
1. 테이프를 컷팅할 때는 , 부품 포켓을 자르지 않도록 포켓의 위치를 피해서 잘라 주십시오 .
또한 , 전송 구멍이 반 이상 남아 있는 위치에서는 컷팅하지 마십시오 .
2. 포켓위치 또는 전송 구멍이 반 이상 남아 있는 위치에서 컷팅하면 동작불량이 발생합니다 .
3. 테이프를 비스듬히 자르지 마십시오 .
4. 테이프를 컷팅할 때에는 , 반드시 부품 포켓쪽에서 부터 잘라 주십시오 .
테이프 컷팅 위치
주의점
부품 포켓이 절단되어 있다
<NG컷팅 예 1>
<NG 컷팅 예 2>
<NG 컷팅 예 3>
올바르게 컷팅되어 있는 예
전송 구멍이 반 이상 남아 있다
비스듬히 컷팅되어 있다
테이프 컷팅 방향 (부품 포켓쪽)
67202-KLU-00
