1. 사용전의 준비
3-10
제
3
장
셋업
1.5 라인별 AL 피더 사용여부 설정
어플리케이션을 기동한 라인에 따라 , AL 피더의 사용여부를 설정할 수가 있습니다 .
AL 피더를 사용하면 다음의 기능을 활용할 수 있습니다 .
•
「편집」 기능에 의한 AL 피더 사용여부 판별 리스트의 갱신
•
AL 피더최적화
•
셋업확인과 셋업 일람 출력
►
설정가능 조건
•
옵션설정의 「AL 피더 사용여부 판별 리스트를 사용한다」 가 유효로 되어 있을 것 .
무효로 되어 있을 경우 , 모든 라인에서 AL 피더관련 기능은 사용할 수 없습니다 .
•
라인내에 AL 피더에 대응하고 있는 장비가 있을 것 .
존재하지 않을 경우는 , AL 피더에 관련된 모든 기능을 사용할 수 없습니다 .
█
설정방법
1
기판 익스플로러를 표시합니다 .
「시작」 메뉴의 「모든 프로그램」 내에 있는 「YamahaFactoryTools P-Tool」 - 「BoardExplorer」 를
선택해서 「기판 익스플로러」 화면을 표시합니다 .
2
공장 폴더내의 라인을 선택합니다 .
AL 피더의 사용여부를 설정할 라인을 선택하고 , 우측 클릭으로 서브메뉴를 표시해 주십시오 .
3
AL 피더의 사용여부를 설정합니다 .
AL 피더를 사용으로 설정할 라인은 , 「AL 피더사용 (U)」 을 선택하고 , 사용하지 않을 경우는 「AL 피더미사
용 (N)」
을 선택합니다 .
n
요점
「
AL 피더사용설정 (A)」 의 초기값은 「AL 피더사용 (U)」 으로 되어 있습니다 .

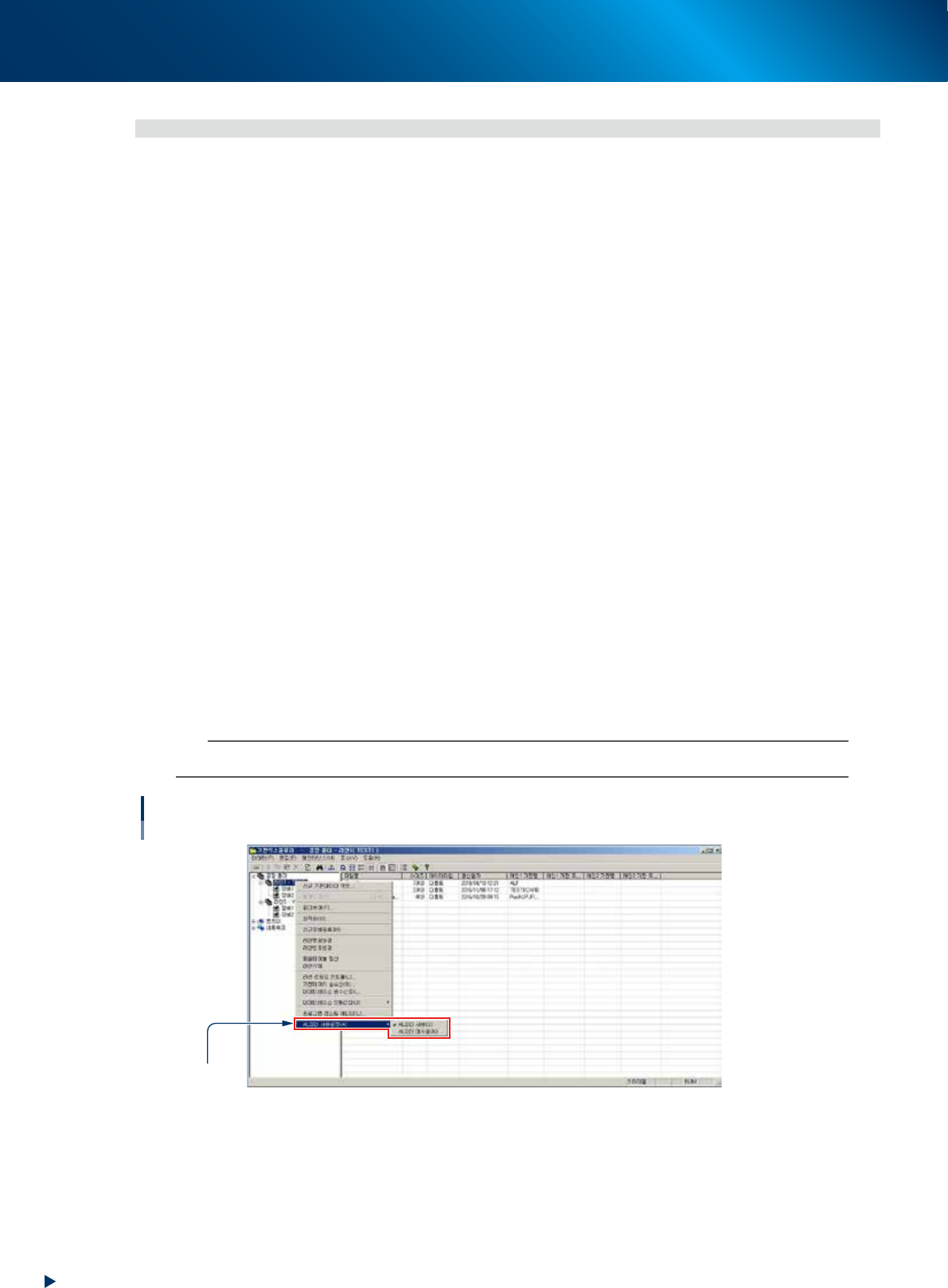

라인별로 AL피더 사용여부 설정
콘텍스트 메뉴
68306-KLU-10
2. 운전 준비
3-11
제
3
장
셋업
2. 운전 준비
2.1 프리셋 홀더와 일과교환 대차
2.1.1 프리셋 홀더
프리셋 홀더는 일괄교환 대차 또는 고정 피더뱅크의 릴 홀더에 장착해서 사용합니다 .
릴 수납부는 2 군데이며 , 슬라이드식으로 앞쪽에는 선행 릴을 , 뒤쪽에는 후속 릴을 거치할 수 있습니다 .
프리셋 홀더
각부의 명칭
Close 상태 (부품 공급시)
Open 상태 (부품 셋업시)
선행 릴
선행 릴 테이프 가이드 롤러
슬라이드용 스톱퍼
후속 릴
후속 릴 수납부
선행 릴 수납부
앞쪽
릴 홀더 거치부
67301-KLU-00
►
슬라이드용 스톱퍼
OPEN 할 경우
CLOSE 상태에서 후속 릴의 수납부를 일단 앞쪽으로 밀면 , 슬라이드용 스톱퍼의 잠금이 해제됩니다 .
CLOSE 할 경우
후속 릴의 수납부를 가볍게 자기 앞쪽으로 당겨서 안쪽으로 밀어 넣습니다 . 앞쪽으로 당겨서 빠지지 않는지
확인해 주십시오 .
c
주의
잠금 상태에서 억지로 후속릴의 수납부를 당기면 , 슬라이드용 스톱퍼가 파손될 우려가 있으므로 , 주의하십시오 .
2. 운전 준비
3-12
제
3
장
셋업
►
테이프 릴의 장착 및 교환
프리셋 홀더에는 테이프 릴이 세팅되어 있거나 , 세팅되어 있지 않아도 일괄교환 대차와 고정 피더뱅크에 장착할
수가 있습니다 .
운전중에 부품이 소진된 빈 테이프 릴을 탈착하고 나서 , 후속 릴 수납부에 있는 릴 ( 이미 사용중 ) 을 선행 릴의
위치로 이동시키고 그 다음 릴 ( 후속 릴 ) 을 세팅할 수가 있습니다 .
프리셋 홀더
사용방법
선행 테이프 릴을 앞쪽으로 이동
OPEN상태
CLOSE 상태
잠금해제
취출
선행릴의 수납부로 이동
부품이 소진된 릴
후속 릴 수납부의 릴 (이미 사용중)
ALF의 테이프 세팅 영역
또는
부품흡착 위치까지 로딩
새 테이프 릴을 세팅할 경우
운전중에 테이프 릴을 교환할 경우
후속 릴 세팅
67302-KLU-00
►
프리셋 홀더를 일괄교환 대차에 장착
프리셋 홀더 거치부를 확실하게 장착 레버에 걸어 주십시오 .
정확하게 걸려 있지 않으면 , 프리셋 홀더가 낙하해서 다치거나 , 파손될 우려가 있습니다 .
프리셋 홀더
일괄교환 대차에 장착
릴 홀더를 내린다
장착바
프리셋 홀더 거치부
상단
하단
장착위치에 칸막이를 세팅
장착위치 확보 장착 및 고정
67303-KLU-00
