3. 유지보수 및 부품교환 순서 4-7 제 4 장 유지보수와 부품교환 3.2 테이프 가이드 주변 3.2.1 테이프 경로의 청소와 판스프링의 교환 1 테이프 가이드를 탈착합니다 . 전술의 「3.1.1 테이프 가이드의 청소 」 를 참조해서 테이프 가이드를 탈착해 주십시오 . 2 판스프링을 탈착합니다 . 정밀 십자 드라이버로 판스프링의 고정나사를 분리해서 판스프링을 탈착해 주십시오 . c 주의 L…
3. 유지보수 및 부품교환 순서
4-6
제
4
장
유지보수와
부품교환
3.1.2 테이프 가이드 ASSY 의 교환
테이프 가이드의 탈착은 , 전술의
「3.1.1
테이프
가이드의
청소
」
의 Step1~2 를 참조해 주십시오 .
c
주의
테이프 가이드는 사이즈에 따라 4 종류로 나뉩니다 . 반드시 조작 패널부와 테이프 가이드부의 사이즈 표시를 확인하고 장착
오류가 없도록 주의해 주십시오 . ( 제 1 장
「1.1
각부의
명칭과
기능
」
참조 )
대응부품 사이즈 : 단위는 mm, 괄호안은 인치표시
사이즈 표시 / 라벨 대응부품 사이즈 테이프 종류 테이프 폭 x 전송피치 (mm)
S 1005 (0402) 종이 8 × 2
M 1608 (0603) 종이 8 × 2, 8 × 4
L 2012 (0805) 종이 8 × 2, 8 × 4
LL 3216 (1206) 종이 8 × 2, 8 × 4
피더 사이즈의 확인
사이즈 표시
조작 패널부
사이즈 표시
테이프 가이드부
사이즈 표시
67405-KLU-00
3. 유지보수 및 부품교환 순서
4-7
제
4
장
유지보수와
부품교환
3.2 테이프 가이드 주변
3.2.1 테이프 경로의 청소와 판스프링의 교환
1
테이프 가이드를 탈착합니다 .
전술의
「3.1.1
테이프
가이드의
청소
」
를 참조해서
테이프 가이드를 탈착해 주십시오 .
2
판스프링을 탈착합니다 .
정밀 십자 드라이버로 판스프링의 고정나사를
분리해서 판스프링을 탈착해 주십시오 .
c
주의
LL 용 푸셔는 판스프링만으로 고정되어 있습니다 . 판스프링을
탈착할 때 분실하지 않도록 주의 하십시오 .
3
테이프 경로를 청소합니다 .
판스프링을 탈착한 홈 ( 테이프 경로 ) 의 먼지나
이물질 등을 에어블로우 툴로 청소해 주십시오 .
4
판스프링을 장착합니다 .
정밀 십자 드라이버로 판스프링 고정나사를 체결
해서 판스프링을 장착해 주십시오 .
c
주의
판스프링은 가능한한 중앙에 오도록 장착합니다 . 어느 한쪽으
로 치우치거나 , 프레임에 걸쳐있는 상태로 사용하면 기능을
발휘할 수 없을 경우가 있습니다 .
c
주의
변형된 판스프링은 사용하지 마십시오 .
특히 , 손으로 판스프링을 교정해서 재사용 하지 마십시오 .
5
테이프 가이드를 원상태로 장착합
니다 .
탈착했을 때와 반대순으로 테이프 가이드를 원상
태로 장착해 주십시오 .
테이프 경로의 청소
Step 3
에어블로우 툴 (옵션)
테이프 경로
67407-KLU-00
판스프링의 교환
Step 2
푸셔 (S, M, L用）
푸셔 (LL용)
판스프링
고정나사
67406-KLU-00
3. 유지보수 및 부품교환 순서
4-8
제
4
장
유지보수와
부품교환
3.2.2 푸셔 ASSY 의 교환
1
테이프가이드와 판스프링을 탈착합
니다 .
전술의
「3.2.1
테이프
경로의
청소와
판스프링의
교환
」
을 참조해서 테이프 가이드와 판스프링을
탈착해 주십시오 .
n
요점
푸셔 ASSY (S, M, L 용 ) 란 , 우측그림의 푸셔 , 홀더 플레이
트 , 스프링의 3 가지를 조합한 것을 말합니다 .
또한 , LL 용은 푸셔 ( 스프링 ) 만 있으므로 , 판스프링을 탈착
하면 교환할 수가 있습니다 .
2
푸셔 ASSY 를 교환합니다 .
1. 정밀 십자 드라이버로 홀더 플레이트를 고정
하고 있는 나사를 분리합니다 .
2. 푸셔 ASSY 를 탈착합니다 .
3. 홀더 플레이트의 고정나사를 체결해서 새로운
푸셔 ASSY 를 장착합니다 .
3
테이프 가이드와 판스프링을 원상태로
장착합니다 .
탈착했을 때와는 반대순으로 테이프 가이드와
판스프링을 원위치에 장착해 주십시오 .
3.2.3 선단 배출부의 교환
1
테이프 가이드를 탈착합니다 .
전술의
「3.1.1
테이프
가이드의
청소
」
를 참조해서
테이프 가이드를 탈착해 주십시오 .
2
선단 배출부를 교환합니다 .
1. 십자 드라이버로 선단 배출부를 고정하고 있는
나사 (2 개 ) 를 분리합니다 .
2. 고정나사에 나사 고정제를 도포하고 십자 드라
이버로 체결해서 새로운 선단 배출부를 장착합
니다 .
•
체결 토크 :30N
•
cm
3
테이프 가이드를 원상태로 장착합
니다 .

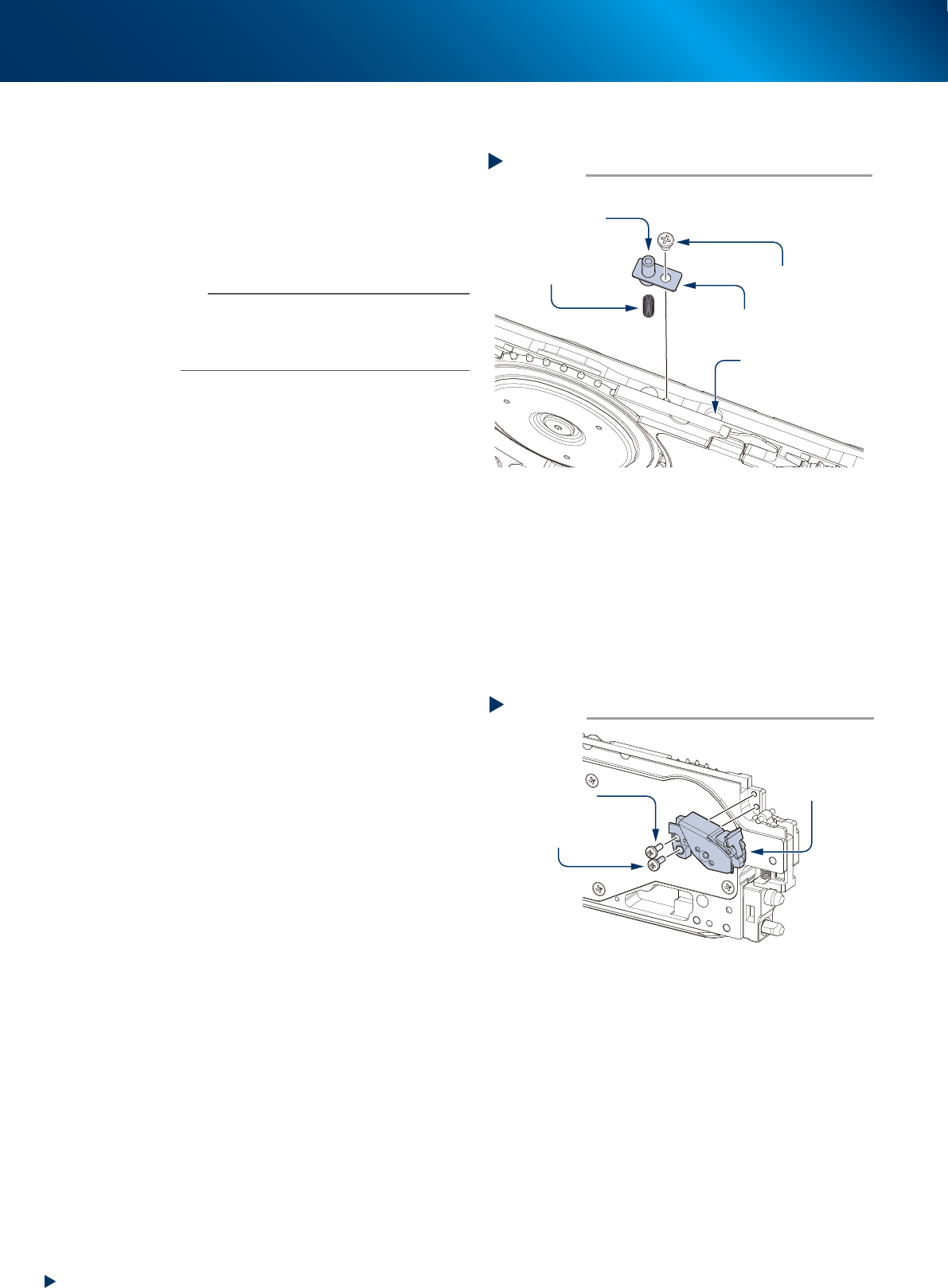

선단 배출부의 교환
Step 2
선단 배출부
고정나사
나사 고정제 도포
(LOCTITE 241)
67409-KLU-00
푸셔ASSY의 교환 (S, M, L)
Step 2
홀더 플레이트
푸셔
푸셔 (LL용) 장착위치
스프링
고정나사
67408-KLU-00
