1. 테이프의 세팅준비
2-5
제 2 장 테이프의 취급방법
1.2.1 테이프의 컷팅 방법
다음과 같이 테이프 컷트 가위를 사용해서 종이 테이프를 컷팅하는 방법에 대해서 설명합니다 .
1
잠금을 해제합니다 .
클립을 가볍게 잡고 잠금 레버를 위로 슬라이드 시켜서 잠금을 해제합니다 .
테이프 컷트 가위
잠금 해제
잠금 레버
클립
테이프 세팅부
가볍게 누른다
67204-KLU-00
2
테이프를 세팅합니다 .
1. 컷팅할 테이프의 피치를 확인합니다 .
2. 다음 그림과 같이 테이프를 해당피치의 위치 결정핀에 컷팅할 위치에서 네번째의 전송구멍이 테이프 세팅
라인에 맞도록 끼워 주십시오 .
테이프 컷트 가위
테이프 세팅
위치 결정핀
테이프 세팅 위치
컷팅위치
테이프 릴 쪽
컷팅위치에서 네번째 전송구멍
전송구멍
지시라벨 (테이프 세팅 위치)
테이프 세팅 라인
테이프 세팅 라인
주）
부품이 들어 있을
경우 있음
주）부품이 들어 있을 경우 있음
2mm 피치지시라벨 확대그림 4mm 피치
67205-KLU-00
3
클립을 잡고 테이프를 컷팅합니다 .
4
컷팅 위치를 확인합니다 .
전술의 「1.1 테이프의 컷팅」 을 참조해서 올바르게 컷팅되어 있는지 확인해 주십시오 .
1. 테이프의 세팅준비
2-6
제 2 장 테이프의 취급방법
1.2.2 테이프의 선단 접기

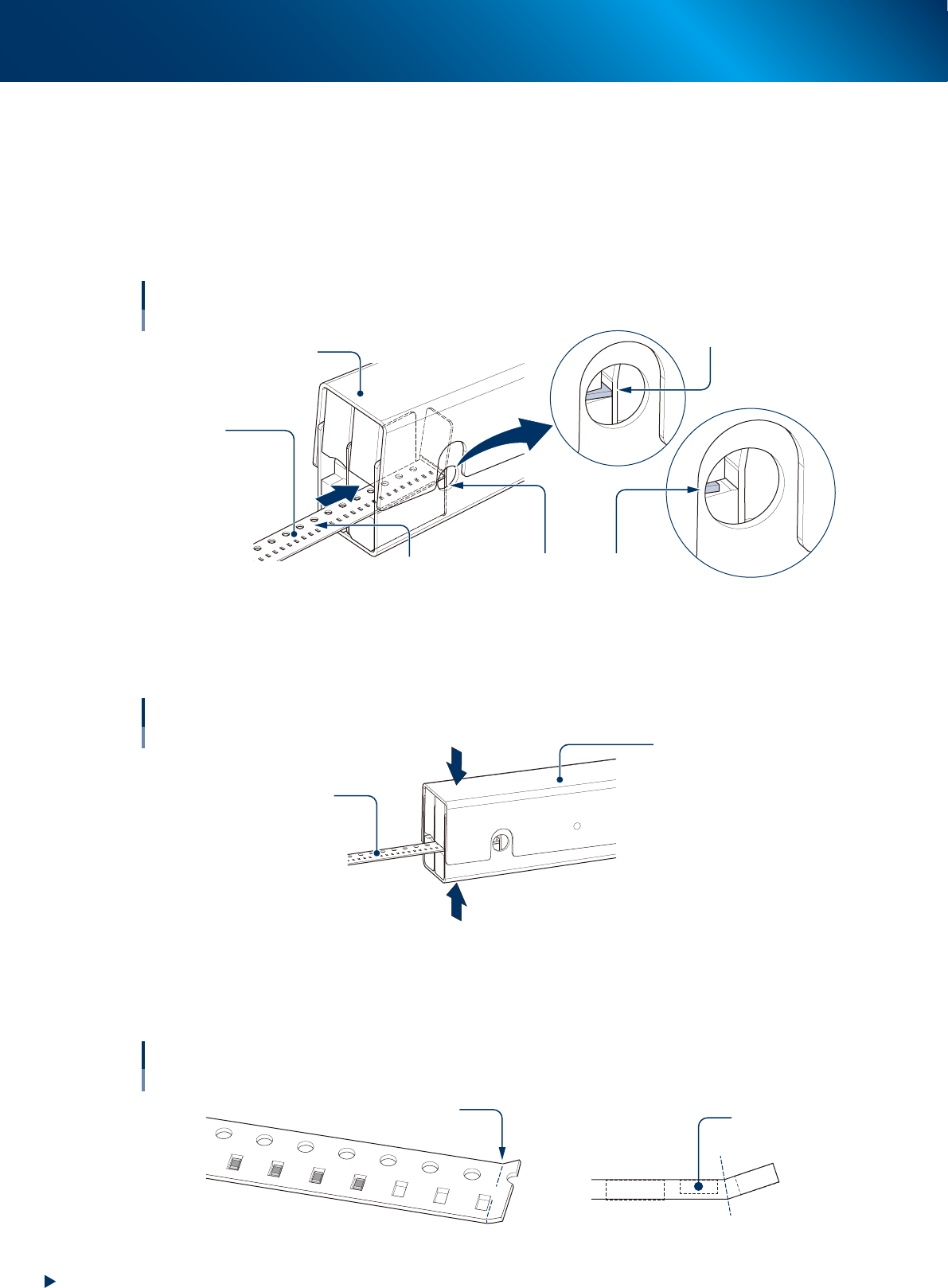

다음과 같이 선단접기 지그를 사용해서 테이프의 선단을 처리하는 방법에 대해서 설명합니다 .
1
테이프를 선단접기 지그에 삽입합니다 .
1. 커버 테이프면을 위로해서 선단접기 지그에 테이프를 안쪽까지 삽입합니다 .
2. 테이프 삽입상태 확인창으로 테이프가 안쪽까지 삽입되어 있는지 확인합니다 .
테이프의 삽입
삽입상태 확인
삽입량 충분
OK
NG
삽입량 부족
테이프
선단접기 지그
커버 테이프면을 위로
삽입상태 확인창
67206-KLU-00
2
테이프의 선단을 접습니다 .
테이프 선단접기 지그로 테이프를 끼워 눌러서 선단을 접습니다 .
테이프 접기
테이프
선단접기 지그
67207-KLU-00
3
테이프 선단의 접힘 상태를 확인합니다 .
다음 그림과 같이 테이프의 선단이 올바르게 접혀 있는지 확인해 주십시오 .
접힘상태 확인
부품 포켓
접는 위치
67208-KLU-00
2. 테이프의 장착과 분리
2-7
제 2 장 테이프의 취급방법
2. 테이프의 장착과 분리
보급할 테이프 부품의 선단처리가 완료된 상태에서 AL 피더에 테이프 부품을 장착하는 순서에 대해서 다음과 같이
설명합니다 .
2.1 테이프의 장착
2.1.1 IT 옵션이 있을 경우
1
부품 ID 를 스캔합니다 .
세팅할 부품의 ID 를 스캔하고 테이프를 장착할 준비를 합니다 .
2
테이프를 장착합니다 .
화면에 표시되는 장착위치와 세팅할 부품의 위치가 같은지 확인하고 장착해 주십시오 .
3

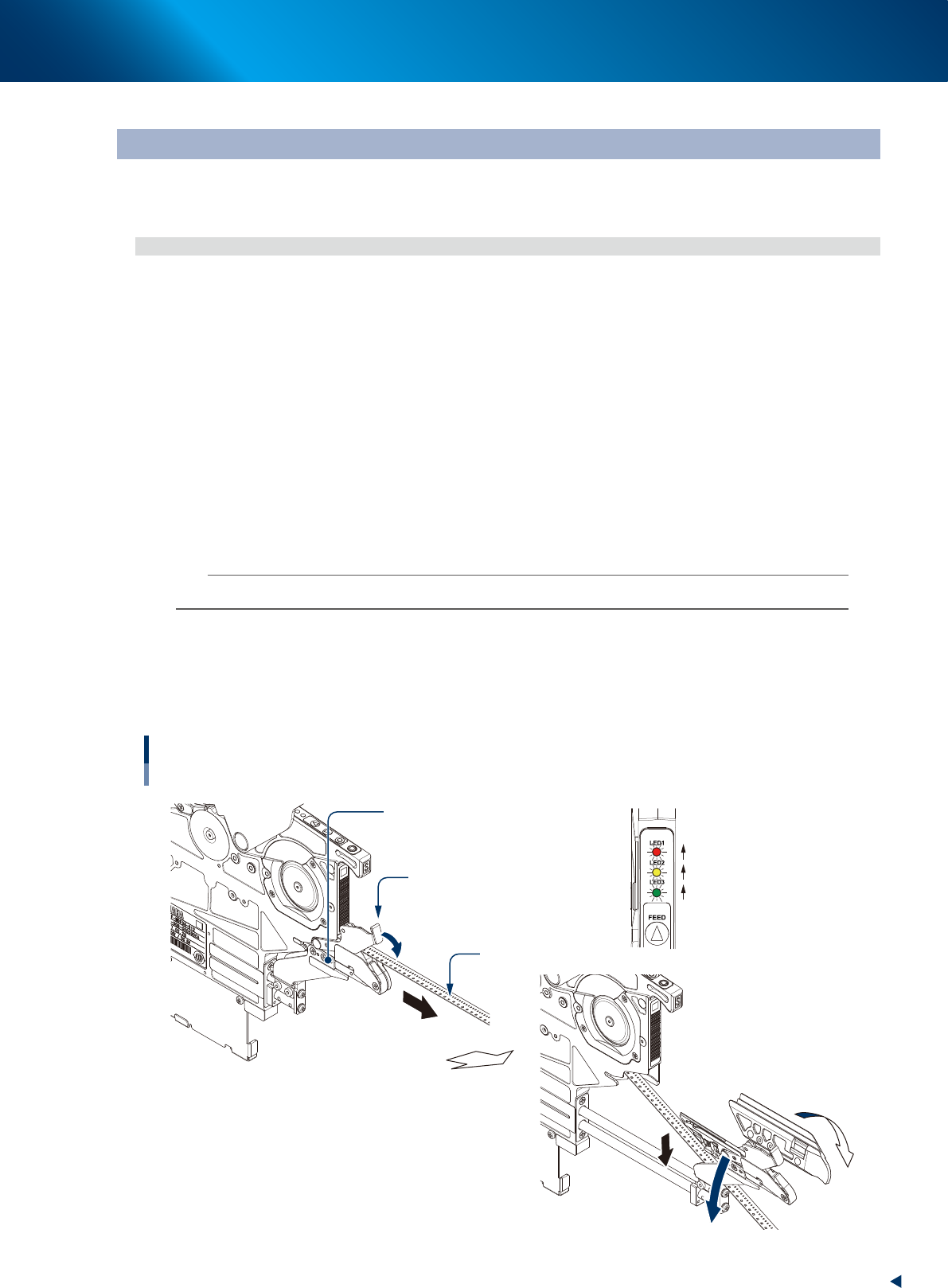

로딩 유닛을 앞쪽으로 당깁니다 .
1. 조작패널의 LED 가 연속으로 점멸하고 있는지 확인합니다 .
2. 테이프 클램프 레버를 내리고 로딩 유닛을 앞쪽으로 당겨서 빼 주십시오 .
n
요점
신규로 테이프를 세팅할 경우는 , 후술의 Step5 로 진행해 주십시오 .
4
사용중인 테이프를 밑으로 내립니다 .
1. 테이프 클램프 레버에서 손을 떼면 , 로딩 유닛이 좌우로 열립니다 .
2. 사용중인 테이프를 밑으로 내려 주십시오 .
연속점멸
로딩 유닛의 인출
사용중인 테이프 내리기
테이프 클램프 레버가
올라가 있는 상태에서 좌우로 벌린다
테이프 클램프 레버
로딩 유닛
사용중인 테이프
