2. 운전 준비 3-15 제 3 장 셋업 2.2 부품셋업 2.2.1 부품 셋업작업의 흐름 테이프 릴 부품의 셋업작업의 흐름에 대해서 다음과 같이 설명합니다 . 부품 셋업작업의 흐름 부품셋업 사전준비 릴 부품 준비 AL프더 사용여부 판별 리스트 AL피더 최적화 셋업 일람 출력 Y .FacT (P-TOOL) 테이프 커트, 선단접기 셋업작업 시작 신규세팅 또는 부품보충 신규세팅 또는 부품보충 신규…
2. 운전 준비
3-14
제
3
장
셋업
►

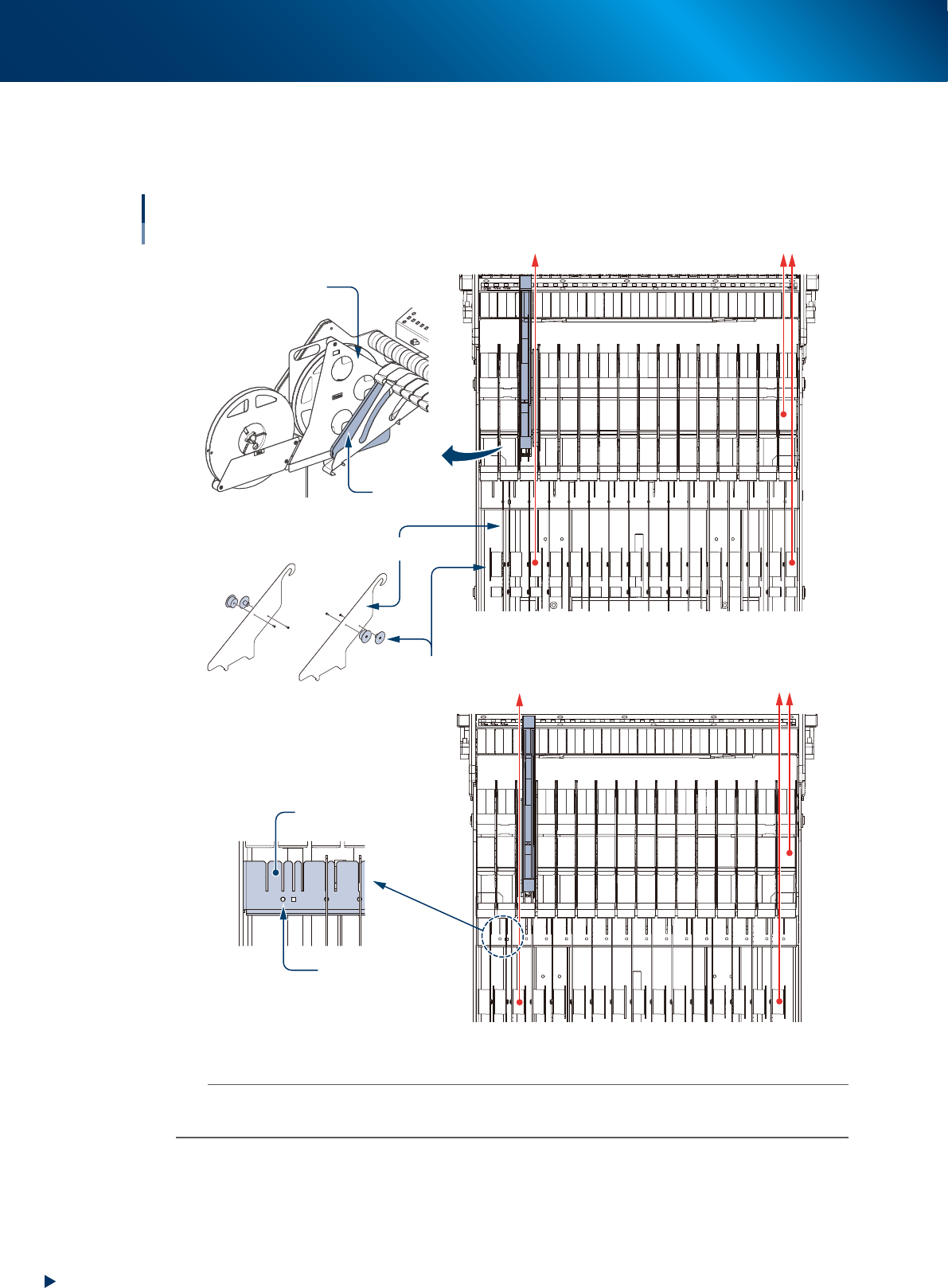

칸막이의 장착방법
1. 상단에 프리셋 홀더를 배치하고 있을 경우 , 왼쪽인지 오른쪽인지 확인합니다 .
2. 칸막이 브래킷의 테이프 경로 ( 빨간색 화살표 ) 가 똑바로 되도록 칸막이를 설치합니다 .
<좌측 장착 배치 예>
<우측 장착 배치 예>
각인
칸막이 브래킷
■ 칸막이 장착위치
■ 보스 장착위치 변경
◯ ： 좌측 장착
☐ ： 좌우 공통
없음 ： 우측 장착
칸막이 장착위치
좌측 장착, 우측 장착
릴 홀더 패드
프리셋 홀더
칸막이
보스 (축두)
67305-KLU-00
n
요점
좌측 장착의 경우 , 제일 왼쪽과
☐
표시의 칸막이 장착위치만 보스의 체결을 반대로 해 주십시오 .
우측 장착의 경우 , 제일 왼쪽의 칸막이 장착위치만 보스의 체결을 반대로 해 주십시오 .
2. 운전 준비
3-15
제
3
장
셋업
2.2 부품셋업
2.2.1 부품 셋업작업의 흐름
테이프 릴 부품의 셋업작업의 흐름에 대해서 다음과 같이 설명합니다 .
부품 셋업작업의 흐름
부품셋업
사전준비
릴 부품 준비
AL프더 사용여부 판별 리스트
AL피더 최적화
셋업 일람 출력
Y.FacT (P-TOOL)
테이프 커트, 선단접기
셋업작업 시작
신규세팅 또는 부품보충
신규세팅 또는 부품보충
신규 세팅
[모니터] - 「생산」 화면 또는
「부품보기」 화면을 확인하고
피더 세팅위치에 AL피더를 장착
릴 부품의 세팅
프리셋 홀더 세팅
운전시작
NO
YES
신규세팅?
프리셋(테이프 세팅) 위치에 세팅
사용중인 테이프
로딩유닛에서 하단으로 내린다
새 테이프
67306-KLU-00
n
요점
상기는 IT 옵션을 사용하지 않고 , 부품을 셋업하는 작업내용입니다 . IT 옵션을 겸비하고 있을 경우는 , 작업순서와 표시되는
화면이 다릅니다 .
2. 운전 준비
3-16
제
3
장
셋업
2.2.2 부품셋업 순서
다음의 순서는 , AL 피더 사용여부 판별 리스트의 설정 , AL 피더의 최적화 실시 , 셋업 일람 출력이 완료되어 있으며 ,
AL 피더의 배치도 완료되어 있는 상태에서의 설명입니다 .
c
주의
AL 피더를 피더 플레이트에 배치하지 전에 , 테이프가이드 사이즈가 맞는지 확인해 주십시오 . 또한 , 선단 배출부에 테이프가
끼어 있지 않은지도 확인해 주십시오 .
1
테이프 릴을 준비합니다 .
1. [ 모니터 ] 버튼을 누르고 , 「생산」 탭을 선택합니다 .
2. 「작업지시」 란의 부품명 및 피더 세팅위치와 , 부품리스트에서 요구 사이즈를 확인합니다 .

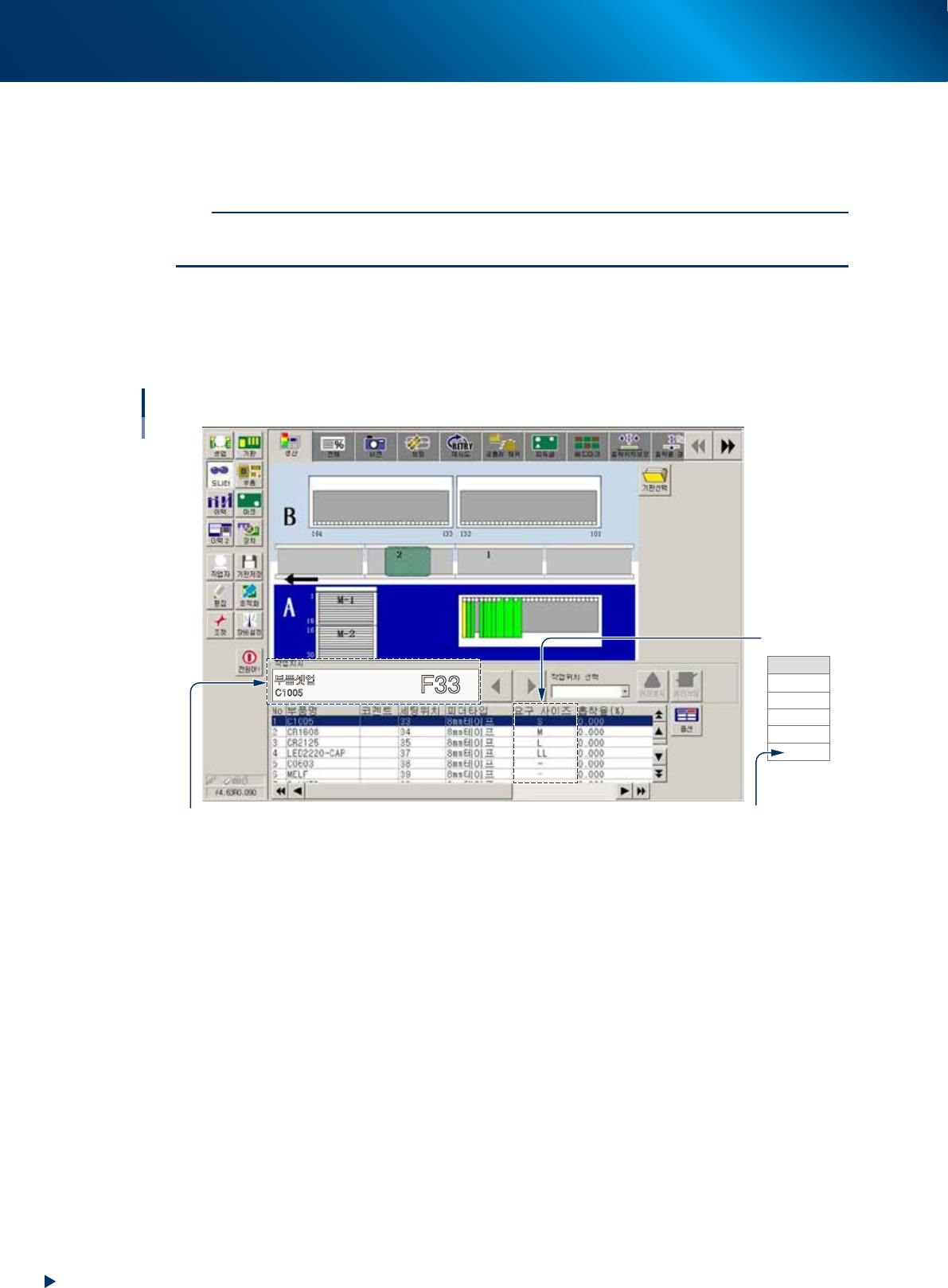

[모니터] - 「생산」 화면
요구 사이즈
부품명, 피더세팅 위치
AL티더 미사용
요구 사이즈
S
M
L
LL
－
부품셋업
C1005
F33
68306-KLU-00
