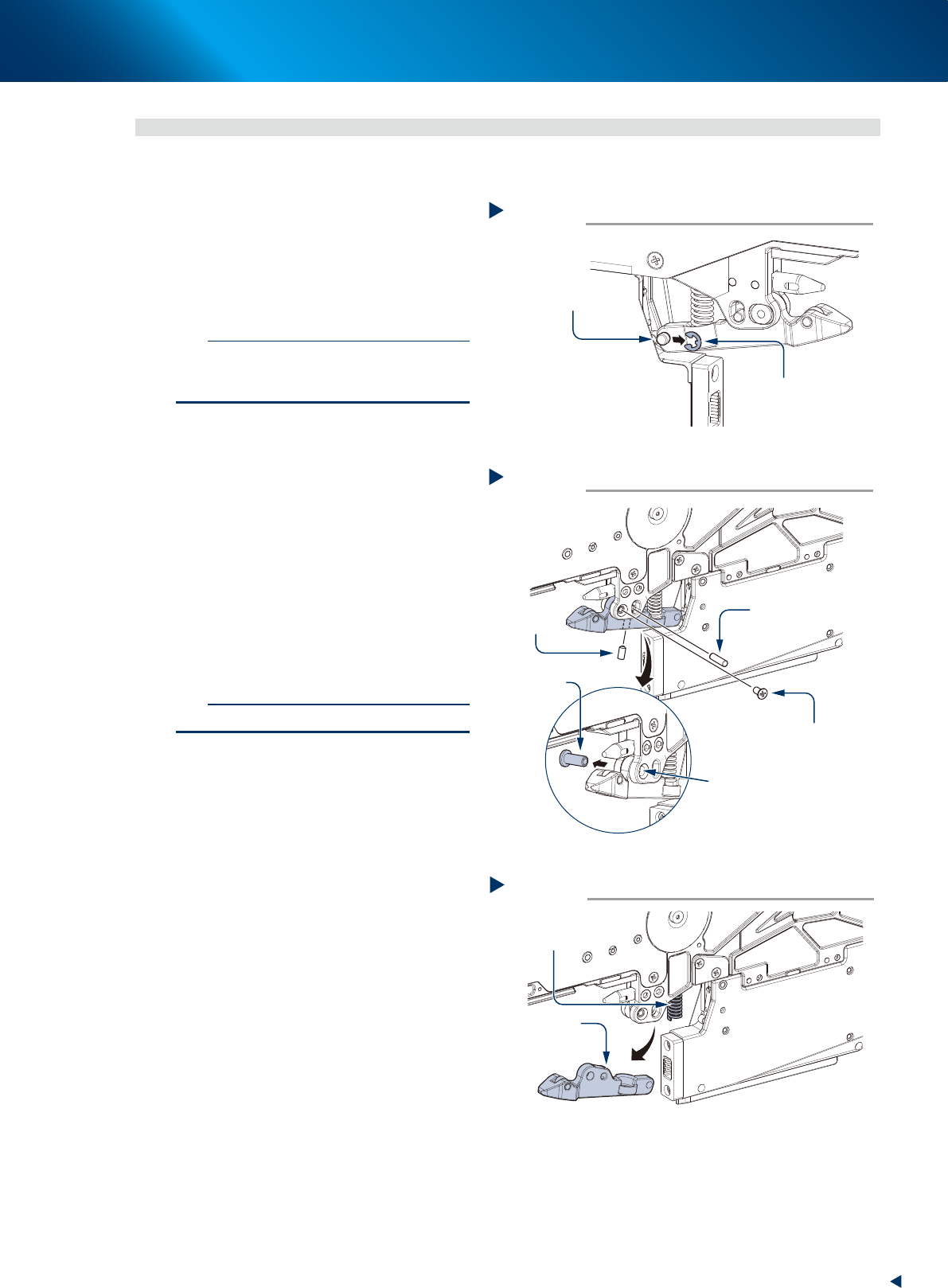

3. 유지보수 및 부품교환 순서
4-11
제
4
장
유지보수와
부품교환
3.5 클램프부
3.5.1 클램프 레버 ASSY 의 교환
1
와이어 샤프트를 분리합니 다 .
1. 우측 그림과 같이 와이어 샤프트를 고정하고
있는 E 링을 정밀 일자 드라이버 등으로 분리합
니다 .
2. 와이퍼 샤프트를 뺍니다 .
c
주의
E 링을 분리할 때에는 , 분실하지 않도록 주의해 주십시오 .
E 링은 전용 부품입니다 . 지정이외의 E 링은 사용하지 마십시
오.
2
클램프 핀을 분리합니다 .
1. 십자 드라이버 (No.2) 로 클램프 핀을 고정하고
있는 나사 (1 개 ) 를 분리합니다 .
2. 나사를 분리한 구멍에 육각렌치 등을 삽입해서
클램프 핀을 뺍니다 .
3
회전방지 핀을 분리합니다 .
클램프 레버 ASSY 의 회전방지 핀을 고정하고 있
는 세트 스크류 (1 개 ) 를 육각렌치 (1.5) 로 풀어
서 회전방지 핀을 빼 주십시오 .
4
클램프 레버 ASSY 를 탈착합니다 .
c
주의
스프링을 분실하지 않도록 주의하십시오 .
5
새로운 클램프 레버 ASSY 를 장착합
니다 .
상기의 Step1~3 과 반대순으로 새로운 클램프
레버 ASSY 를 장착해 주십시오 .
클램프 레버 ASSY의 탈착
Step 4
클램프 레버 ASSY
스프링
67414-KLU-00
클램프 핀과 회전방지 핀의 분리
Step 2-3
회전방지 핀
클램프 핀
반대쪽에 육각렌치를
삽입해서 클램프 핀을 뺀다
고정나사
세트 스크류
67413-KLU-00
E링의 분리
Step 1
E링
와이어 샤프트
67412-KLU-00

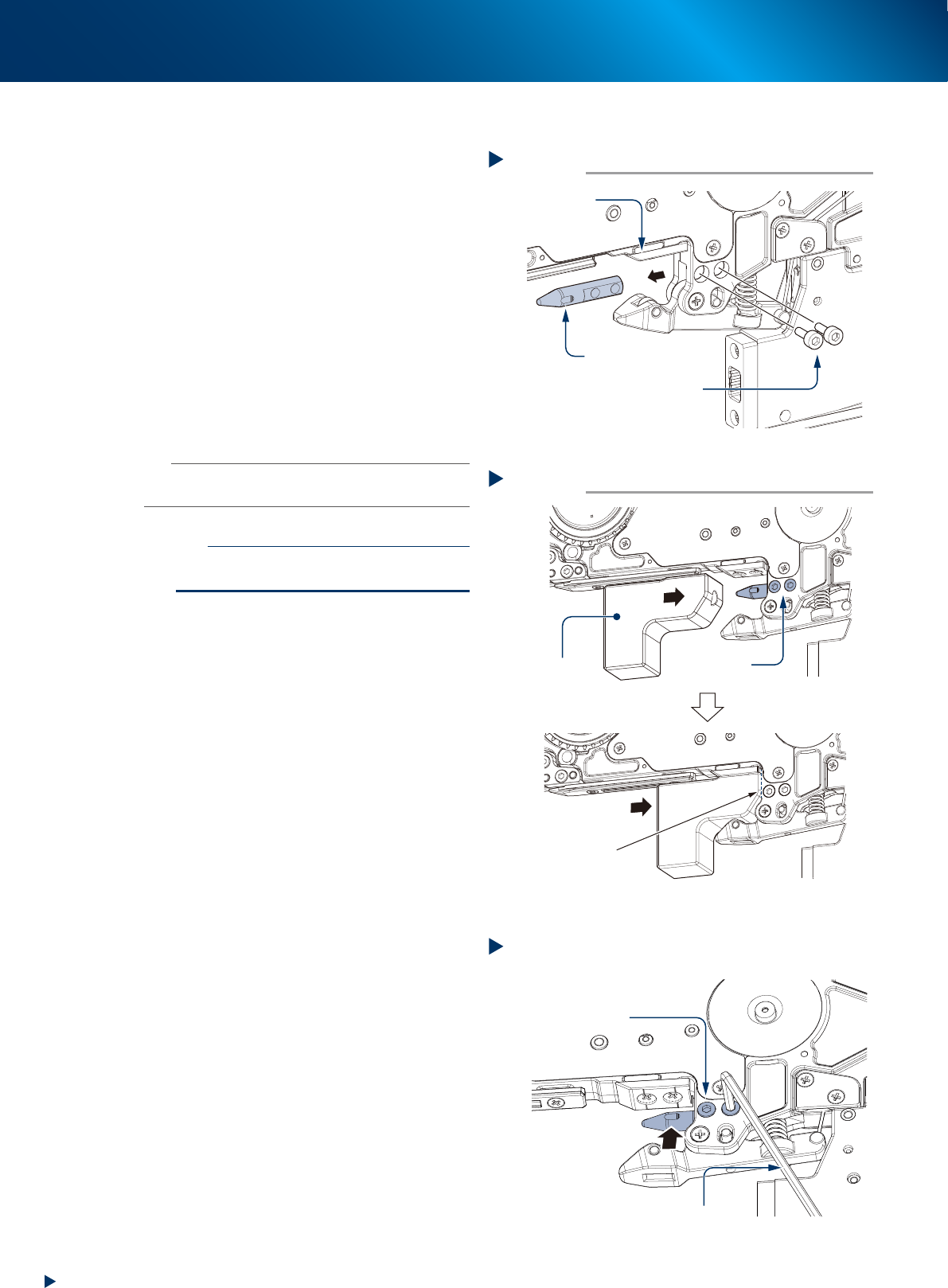

3. 유지보수 및 부품교환 순서
4-12
제
4
장
유지보수와
부품교환
3.5.2 테일 핀의 교환
1
테일 핀을 탈착합니다 .
육각렌치 (2.5) 로 테일 핀을 고정하고 있는 볼트
를 분리해서 , 테일 핀을 피더 본체로 부터 탈착합
니다 .
2
새로운 테일 핀을 장착합니다 .
1. 육각렌치 (2.5) 로 교환할 테일 핀의 고정볼트
(2 개 ) 를 임시로 체결합니다 .
2. 클램프 레버 ASSY 를 벌려서 , 우측 그림과 같
이 테일 핀 장착지그 ( 옵션 ) 를 피더에 끼웁니
다.
3. 육각렌치 (2.5) 로 테일 핀의 고정볼트를 단단히
체결합니다 .
•
체결 토크 :55N
•
cm
참고
지그를 사용한 후에는 , 테일 핀의 삽입부와 표면을 청소하고 안전한
장소에 보관해 주십시오 .
c
주의
테일 핀을 비스듬히 장착하면 , 피더의 탈장착이 원활하게 되지
않습니다 .
►
테일 핀 장착지그를 사용하지 않을 경우
삽입한 테일 핀을 우측 그림의 화살표 방향 ( 언더
플레이트쪽 ) 으로 밀면서 고정볼트 (2 개 ) 를 체결
합니다 .
•
체결 토크 :55N
•
cm
테일핀의 장착
Step 2
임시로 체결한
고정볼트
밀어서 닿게한다
테일핀 장착지그 (옵션)
67416-KLU-00
테일핀의 분리
Step 1
테일 핀
고정볼트
언더 플레이트
67415-KLU-00
테일핀 장착지그를 사용하지 않을 경우
임시 체결한 고정볼트
테일핀을 화살표방향으로
밀어 붙이다
육각렌치
67417-KLU-00

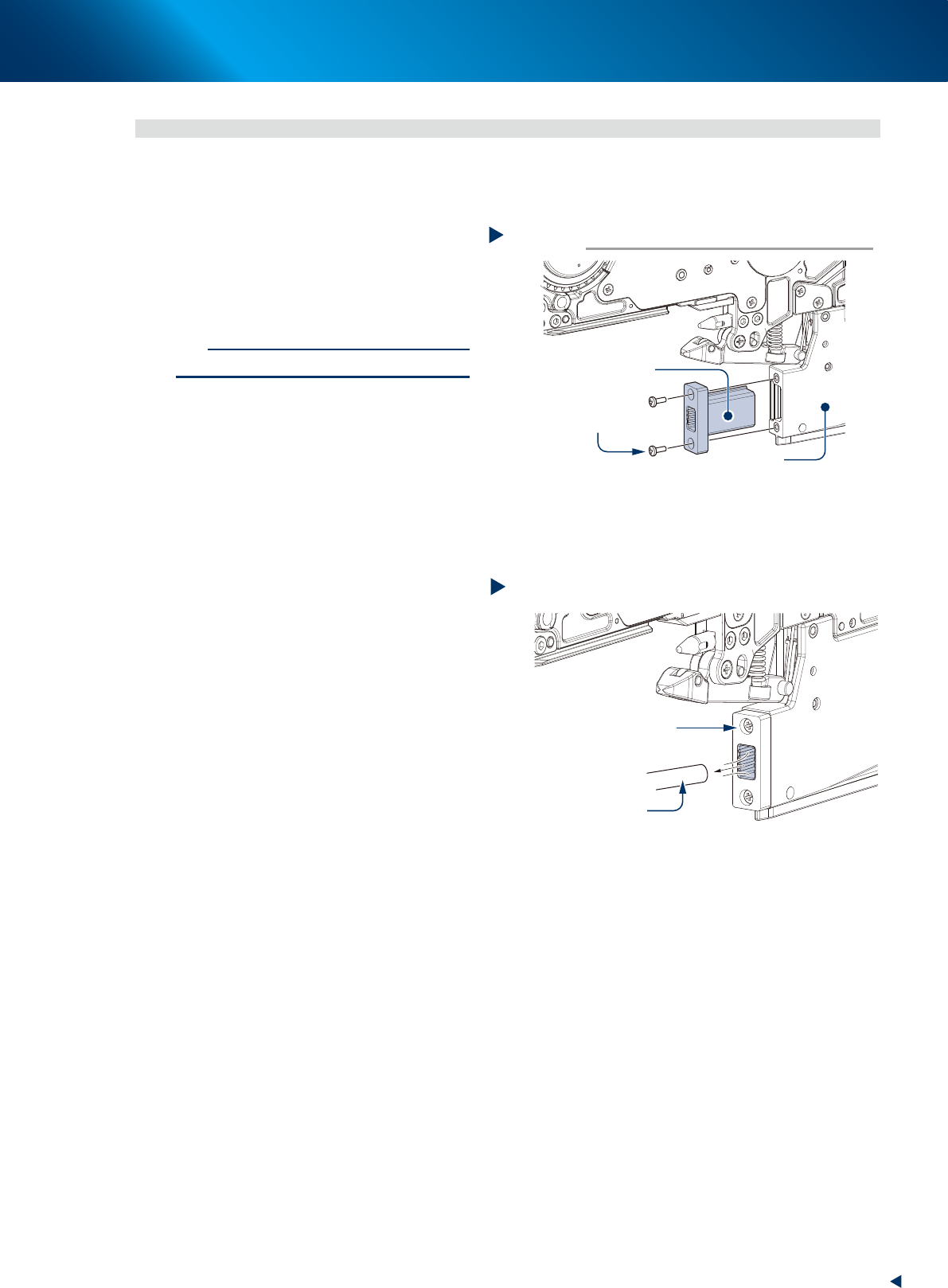

3. 유지보수 및 부품교환 순서
4-13
제
4
장
유지보수와
부품교환
3.6 전원 접속부
3.6.1 보드 커넥터의 교환
다음과 같이 보드 커넥터를 교환하는 방법에 대해서 설명합니다 .
1
보드 커넥터를 분리합니다 .
1. 십자 드라이버 (No.1) 로 보드 커넥터를 고정하
고 있는 장착나사를 분리합니다 .
2. 보드 커넥터를 손으로 당겨서 빼 주십시오 .
c
주의
보드 커넥터 내부의 단자 부분은 손으로 만지지 마십시오 .
2
새로운 보드 커넥터를 장착합니다 .
1. 새로운 보드 커넥터를 EL 박스의 장착구에 맞춰
서 삽입합니다 .
2. 장착나사에 나사 고정제 (LOCTITE241) 를 도
포하고 십자 드라이버 (No.1) 로 체결해서 보드
커넥터를 장착해 주십시오 .
•
체결 토크 :30N
•
cm
►
보드 커넥터의 청소방법
버큠 ASSY( 옵션 ) 또는 소형 청소기 등을 사용해
서 먼지나 이물질 등을 흡인해서 청소해 주십시오 .
보드 커넥터의 청소
보드 커넥터
버큠ASSY 또는 소형 청소기
67419-KLU-00
보드 커넥터의 분리
Step 1
장착나사
EL박스
보드 커넥터
67418-KLU-00
