1. 개요
1-7
제 1 장 개요
►

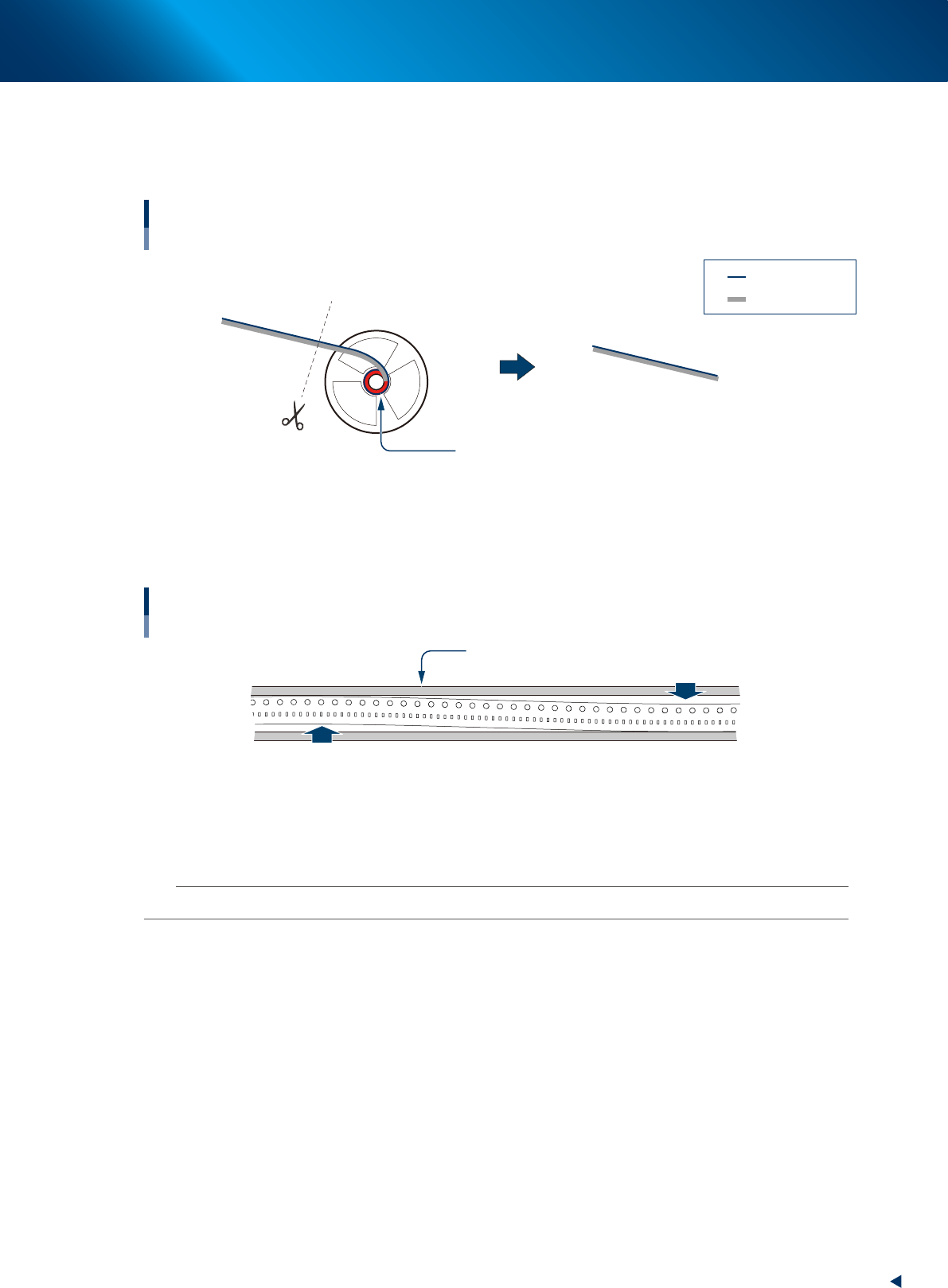

테이프의 말단부가 점착 테이프 등에 의해서 릴의 심에 고정되어 있지 않을 것
•
점착 테이프 등에 의해서 테이프의 말단부가 릴의 심에 고정되어 있는 테이핑 부품은 취급할 수 없습니다 .
•
테이프의 말단부를 점착 테이프가 남지 않도록 가위로 자르고 , 릴을 빼 주십시오 .
테이프 말단의 고정상태
제약 사항
점착 테이프로 고정되어 있다
： 커버 테이프
： 케리어 테이프
67108-KLU-00
►
캐리어 테이프가 크게 만곡되어 있을 않을 것
캐리어 테이프의 만곡이 심하면 , 테이프 주행 경로내에서 접촉에 의해 로딩이 정상적으로 실행되지 않을 경우가
있습니다 . 테이프 가이드내의 캐리어 테이프의 상태를 확인해 주십시오 .
캐리어 테이프의 만곡
제약 사항
테이프 가이드
캐리어 테이프의 만곡
캐리어 테이프의 만곡
67109-KLU-00
►
릴의 심에 가까운 부분에서 커버 테이프가 울퉁불퉁하지 않을 것
두꺼운 종이 테이프 부품은 릴에 원활하게 감기지 않을 경우가 있습니다 . 이로 인해 , 릴의 심에 가까운 부분에서
커버 테이프가 울퉁불퉁하게 되어서 박리불량이 발생할 때가 있습니다 .
참고
상기의 박리 불량은 , 테이프의 전송 속도를 늦추면 개선될 경우가 있습니다 .
►
접힘 주름이 없을 것
접혀서 주름이 있는 테이프는 , 커버 테이프의 박리가 정상적으로 처리되지 않을 경우가 있습니다 .
►
커버 테이프에 규정외의 이물이 부착되어 있지 않을 것
•
테이프 부품의 보급은 AL 피더 전용 순서대로 실행합니다 .
•
조인트 테이프 ( 스플라이싱 테이프 ) 등은 사용할 수 없습니다 .
►
장착위치를 변경할 것
•
종래의 테이프 피더와는 달리 AL 피더는 장착위치가 제한되어 있으므로 , 장착위치를 변경할 필요가 있습니다 .
•
피더의 장착위치를 변경했을 경우에는 , 기판 데이터의 최적화를 실행해 주십시오 .
1. 개요
1-8
제 1 장 개요
1.3 테이핑 사양
IEC 60286-3(JIS C0806-3) 에 준거한 테이핑을 사용해 주십시오 . 다음과 같이 포인트가 되는 JIS 사양을
발췌했습니다 . 참고해 주십시오 .
█
JIS 사양
►
부품은 , 테이프의 어느 면에서도 튀어 나와 있지 않을 것 .
상면의 커버 테이프를 떼어낸 후 , 기계적인 제한 없이 수직방향으로 부품 포켓에서 부품을 뺄 수 있어야 한다 .
(IEC 60286-3 3.1/3.2 항 ) (JIS C0806-3)
►
커버 테이프의 접착제는 , 부품의 기계적 및 특성과 표시에 악영향을 주지 않을 것 .
(IEC 60286-3 5.2.2 항 ) (JIS C0806-3)
►
캐리어 테이프 또는 커버 테이프에 부품이 부착되어 있지 않을 것 .
(IEC 60286-3 5.2.3 항 ) (JIS C0806-3)
►
캐리어 테이프는 박리되어 있지 않을 것 .
(IEC 60286-3 5.2.4 항 ) (JIS C0806-3)
►
커버 테이프는 , 캐리어 테이프의 가장자리에서 벗어나 있지 않을 것 .
(IEC 60286-3 5.2.5 항 ) (JIS C0806-3)
►
테이프 말단부는 , 부품이 들어 있지 않는 부분의 길이가 160mm 이상 일 것 .
테이프를 전송했을 때 , 릴에 감겨 있던 테이프의 종단은 릴의 심으로 부터 원활하게 풀려서 빠져야 한다 .
(IEC 60286-3 7.1.2 항 ) (JIS C0806-3)
█
JEITA 규격 (AL 피더 대응의 종이 테이핑 사양 ) .........
일본 국내 규격 참고
AL 피더를 보다효율적으로 사용하기 위해서는 , JEITA ET-7105 에 준한 테이핑을 선정하실 것을 추천합니다 .
참고로 , 다음과 같이 JEITA 의 AL 피더 대응 종이 테이핑의 요구 사항 및 치수를 발췌합니다 .

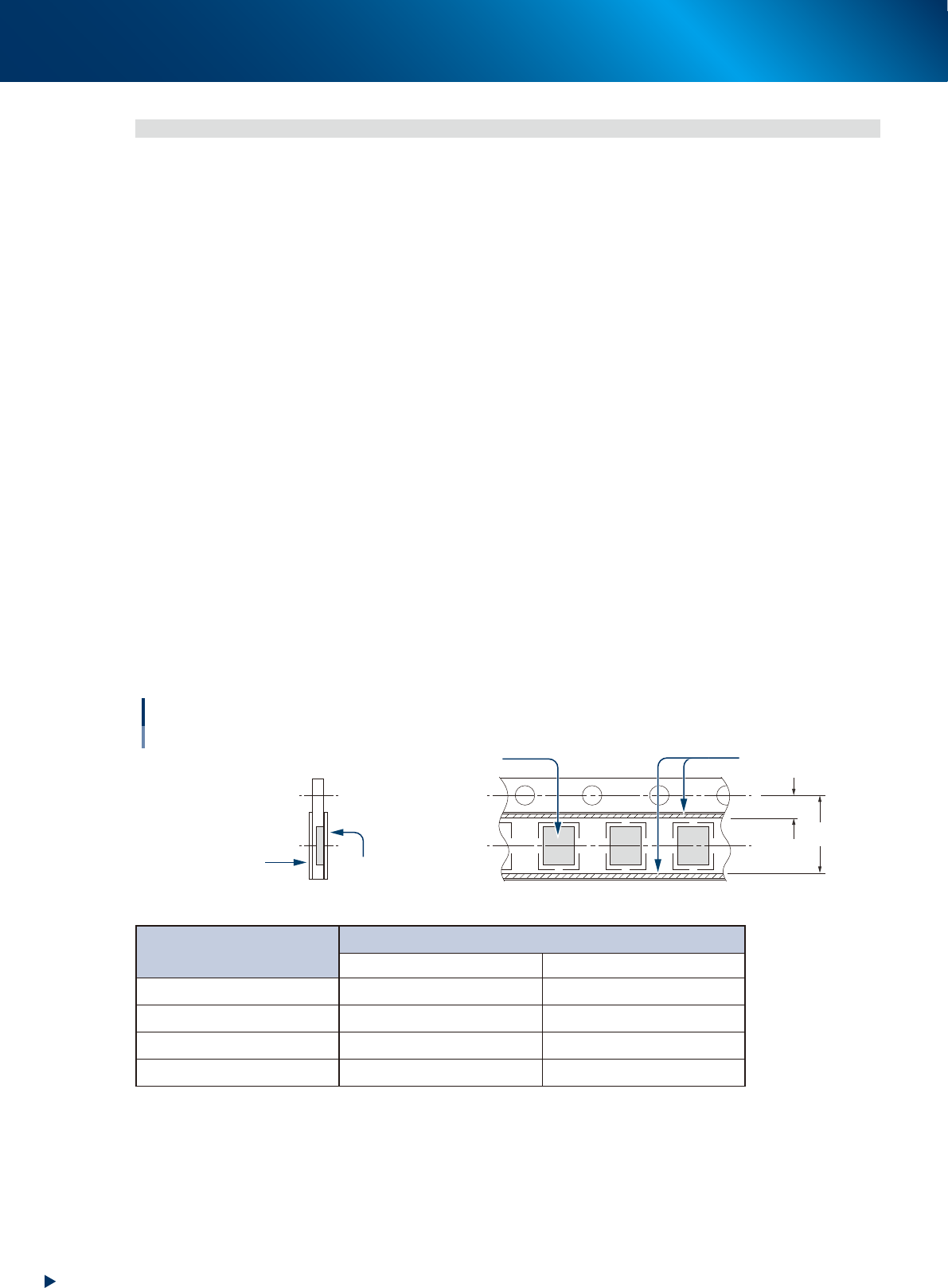

M
1
M
2
테이프 치수규정 개소(JEITA)
AL피더 대응 종이 테이핑
씰
전송 홀 중심
부품
표면 커버 테이프
저면 커버 테이프
►
커버 테이프 씰 위치에 대한 요구 치수
대상이 되는 공칭 부품치수
요구 치수 ( 계산치 )
M
1
M
2
1005M 2.6 이하 4.4 이상
1608M 2.4 이하 * 4.6 이상 *
2012M 2.2 이하 * 4.8 이상 *
3216M 1.7 이하 5.3 이상
* 가능하면 좀더 0.2mm 정도 , 부품수납부에서 떨어져 있는 위치에 있는 것이 바람직하다 .
►
커버 테이프 씰 방법에 대한 요구 사양
AL 피더에 대한 커버 테이프의 씰 방법은 , 열융착 타입에 한한다 .
►
트레일러부 최대 길이에 대한 요구 사양
AL 피더에 대하기 위한 트레일러부의 최대 길이는 , 300mm 이하인 것이 바람직하다 .
1. 개요
1-9
제 1 장 개요
1.3.1 대응 테이핑
다음과 같이 대응 테이핑에 관해서 설명합니다 .
█

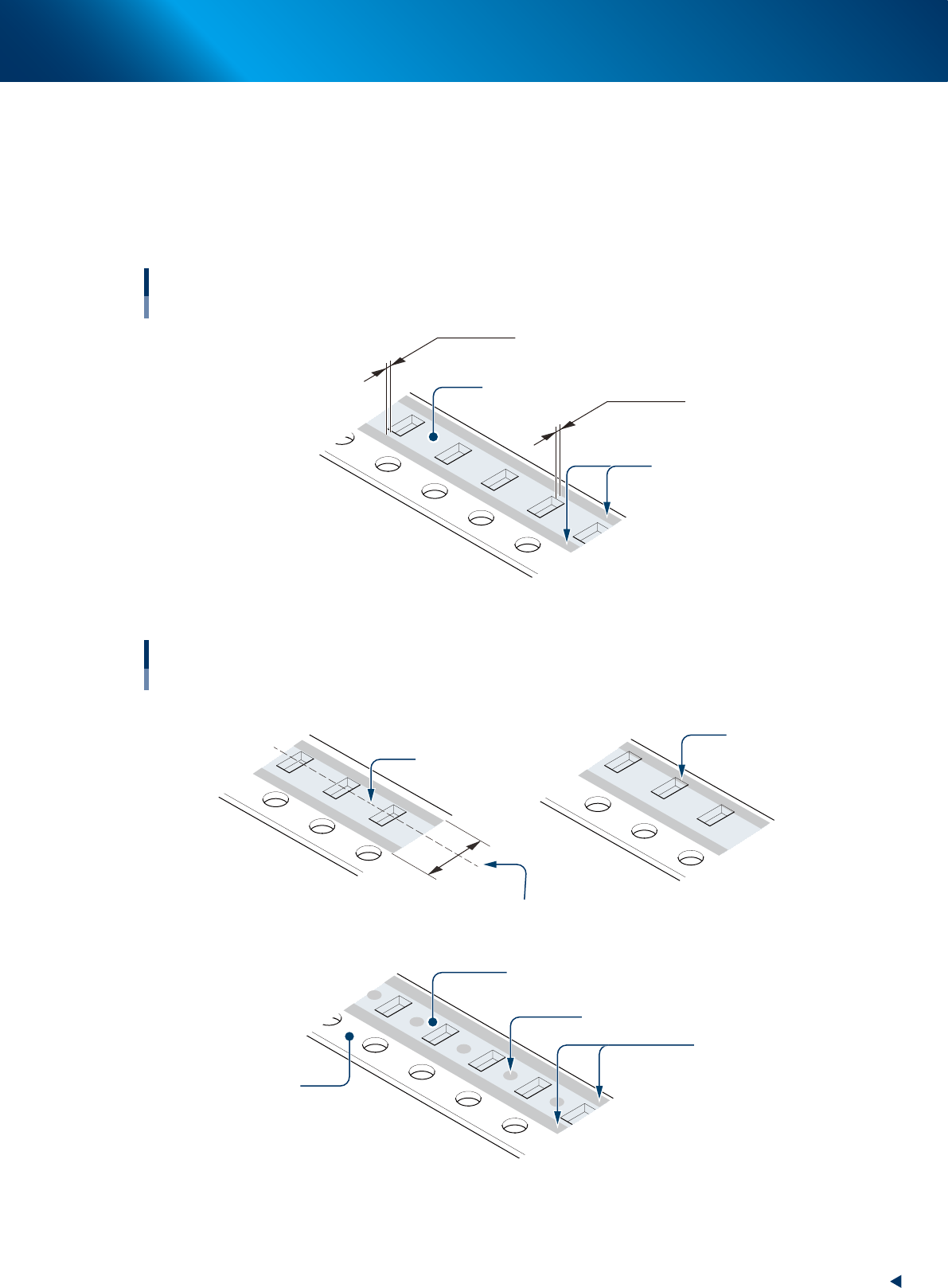

커버 테이프 융착부
커버 테이프의 융착부가 부품 포켓과 간섭하지 않으며 , 포켓의 바깥쪽에 위치한 상태에서 치우치거나 삐툴어짐
없이 융착되어 있는 테이핑 부품을 사용합니다 .
테이프의 융착부
제약 사항
커버 테이프
융착 폭
0.1ｍｍ 이상
0.1ｍｍ 이상
67110-KLU-00
tooltip
취급불가 테이핑 부품
포켓 위치와 융착부
포켓 중앙
포켓과 간섭
포켓 중앙이 한쪽으로 치우쳐 있다
커버 테이프 융착부 (좌우）
커버 테이프 융착부 (규정외)
캐리어 테이프
커버 테이프
67111-KLU-00
