3. 유지보수 및 부품교환 순서 4-14 제 4 장 유지보수와 부품교환 3.7 조작부 3.7.1 핸들의 교환 다음과 같이 피더의 핸들을 교환하는 방법에 대해서 설명합니다 . 1 핸들핀을 분리합니다 . 핸들을 고정하고 있는 핸들핀의 E 링을 정밀 드라 이버로 빼고 , 핸들핀을 분리합니다 . c 주의 E 링을 분실하지 않도록 주의해 주십시오 . 2 핸들을 탈착합니다 . 육각렌치 (2.5) 로 핸…
3. 유지보수 및 부품교환 순서
4-13
제
4
장
유지보수와
부품교환
3.6 전원 접속부
3.6.1 보드 커넥터의 교환
다음과 같이 보드 커넥터를 교환하는 방법에 대해서 설명합니다 .
1
보드 커넥터를 분리합니다 .
1. 십자 드라이버 (No.1) 로 보드 커넥터를 고정하
고 있는 장착나사를 분리합니다 .
2. 보드 커넥터를 손으로 당겨서 빼 주십시오 .
c
주의
보드 커넥터 내부의 단자 부분은 손으로 만지지 마십시오 .
2
새로운 보드 커넥터를 장착합니다 .
1. 새로운 보드 커넥터를 EL 박스의 장착구에 맞춰
서 삽입합니다 .
2. 장착나사에 나사 고정제 (LOCTITE241) 를 도
포하고 십자 드라이버 (No.1) 로 체결해서 보드
커넥터를 장착해 주십시오 .
•
체결 토크 :30N
•
cm
►
보드 커넥터의 청소방법
버큠 ASSY( 옵션 ) 또는 소형 청소기 등을 사용해
서 먼지나 이물질 등을 흡인해서 청소해 주십시오 .
보드 커넥터의 청소
보드 커넥터
버큠ASSY 또는 소형 청소기
67419-KLU-00
보드 커넥터의 분리
Step 1
장착나사
EL박스
보드 커넥터
67418-KLU-00
3. 유지보수 및 부품교환 순서
4-14
제
4
장
유지보수와
부품교환

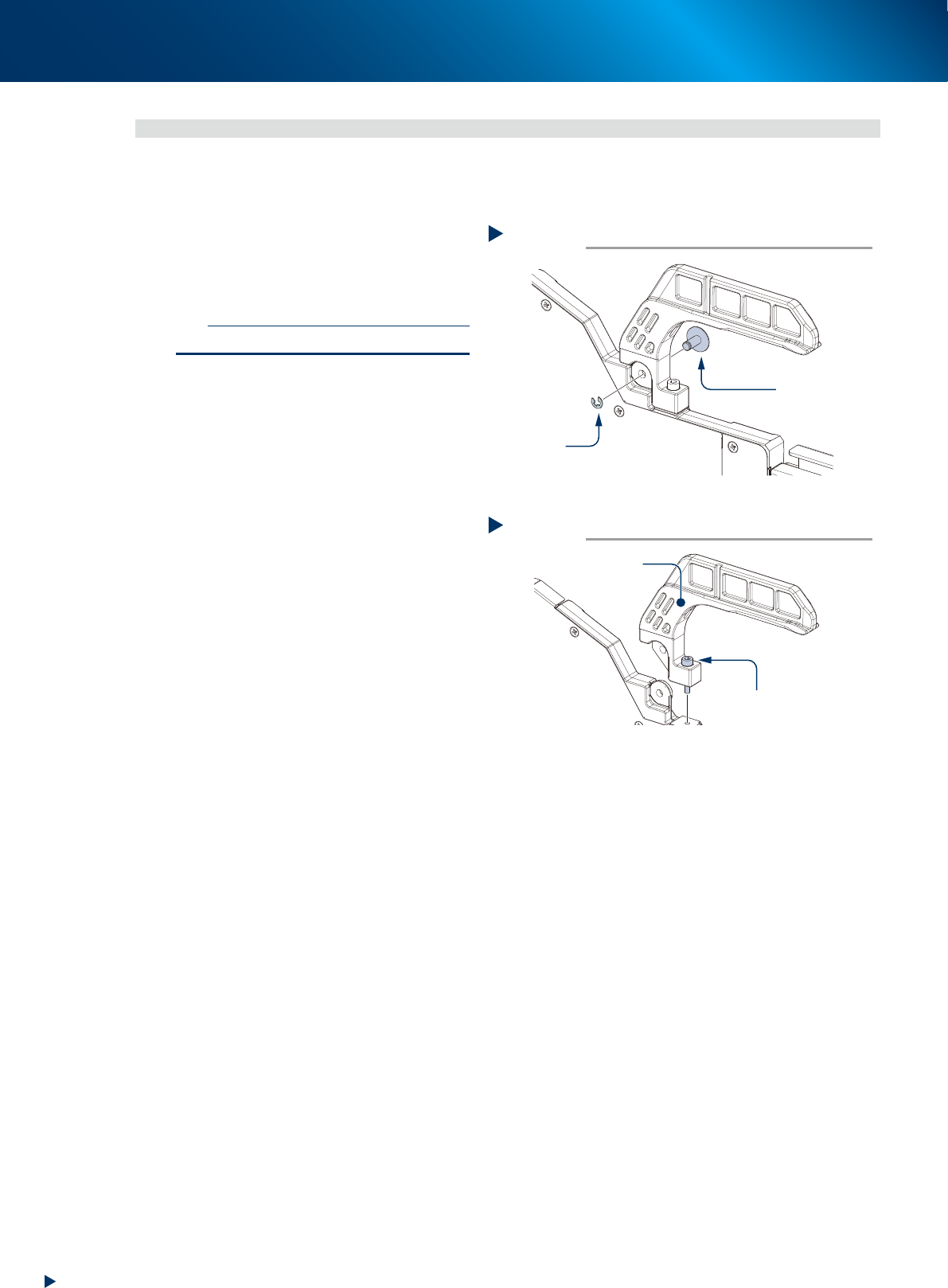

3.7 조작부
3.7.1 핸들의 교환
다음과 같이 피더의 핸들을 교환하는 방법에 대해서 설명합니다 .
1
핸들핀을 분리합니다 .
핸들을 고정하고 있는 핸들핀의 E 링을 정밀 드라
이버로 빼고 , 핸들핀을 분리합니다 .
c
주의
E 링을 분실하지 않도록 주의해 주십시오 .
2
핸들을 탈착합니다 .
육각렌치 (2.5) 로 핸들을 고정하고 있는 고정볼트
(1 개 ) 를 풀어서 핸들을 피더로 부터 탈착합니다 .
3
핸들을 장착합니다 .
상기의 Step1~2 와 반대순으로 새로운 핸들을
장착해 주십시오 .
•
체결 토크 :100N
•
cm
핸들의 탈착
Step 2
고정볼트
핸들
67421-KLU-00
핸들핀의 분리
Step 1
E링
핸들핀
67420-KLU-00
3. 유지보수 및 부품교환 순서
4-15
제
4
장
유지보수와
부품교환

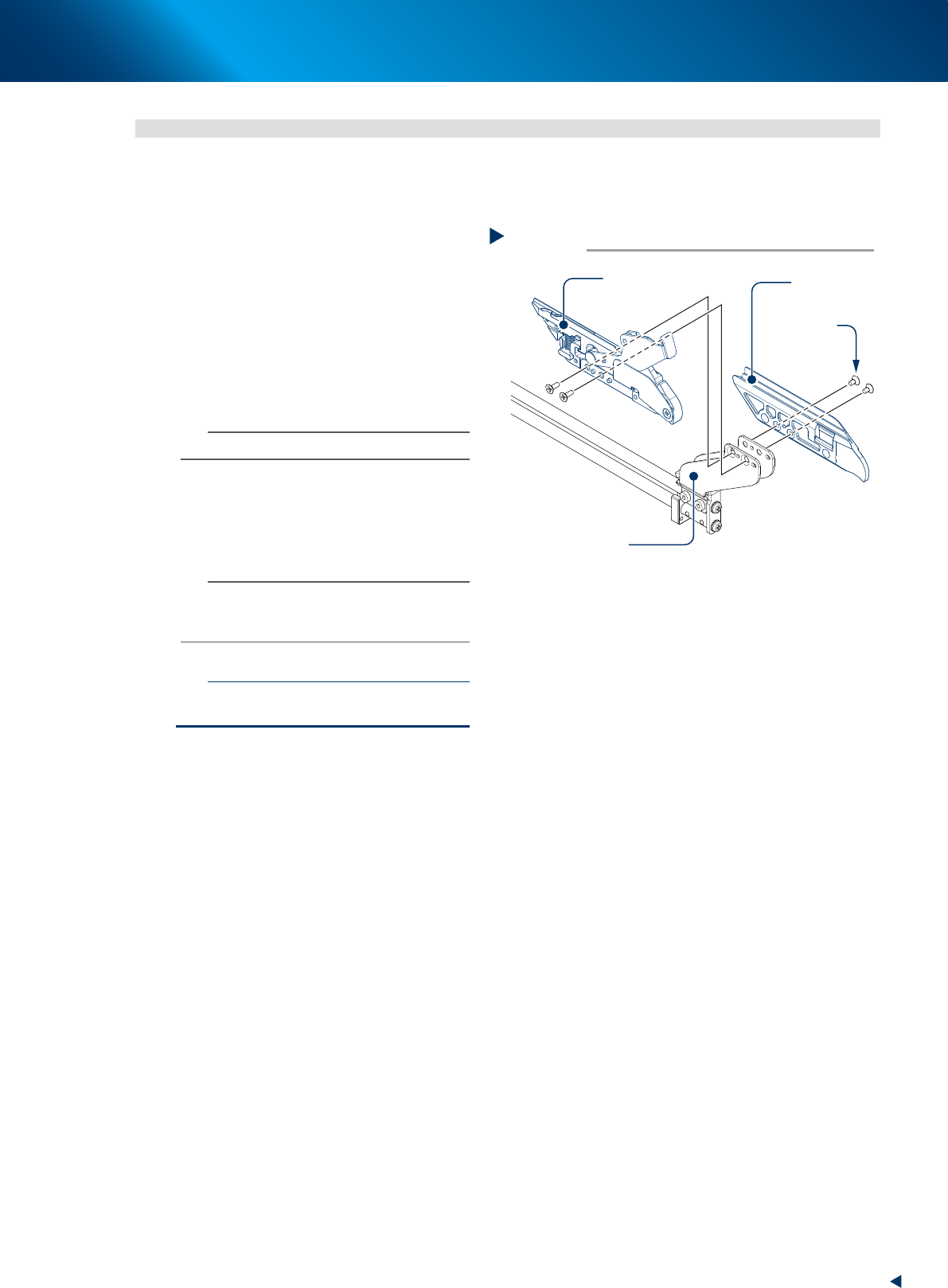

3.8 로딩 유닛부
3.8.1 테이프 클램프부의 교환
다음과 같이 로딩 유닛의 테이프 클램프부를 교환하는 방법에 대해서 설명합니다 .
1
테이프 클램프부를 분리합니다 .
십자 드라이버로 테이프 클램프부의 교환파츠 1, 2
와 각각의 고정볼트를 분리합니다 .
2
새 교환파츠를 장착합니다 .
십자 드라이버로 새로운 교환파츠 1, 2 의 고정
볼트를 체결해서 원상태로 장착해 주십시오 .
•
체결 토크 :40N
•
cm
n
요점
교환파츠 1 과 2 는 반드시 세트로 교환해 주십시오 .
3
장착 상태를 확인합니다 .
로딩 유닛의 삽입과 인출이 원활하게 되는지 확인
해 주십시오 .
n
요점
Step3 의 장착상태 확인에서 로딩유닛의 동작이 원활하지 않
을 경우는 , Step1 의 고정나사를 약간 풀었다가 조이면 개선
될 가능성이 있습니다 .
c
주의
로딩 유닛의 수지부분에 구리스나 터빈유를 가하면 수지부가
노화될 우려가 있으므로 , 급유하지 마십시오 .
테이프 클램프부의 분리
Step 1
테이프 로딩 브래킷
교환파츠2
고정나사
교환파츠1
67422-KLU-00
