2. 취급상의 주의점
S-5
머리말
█

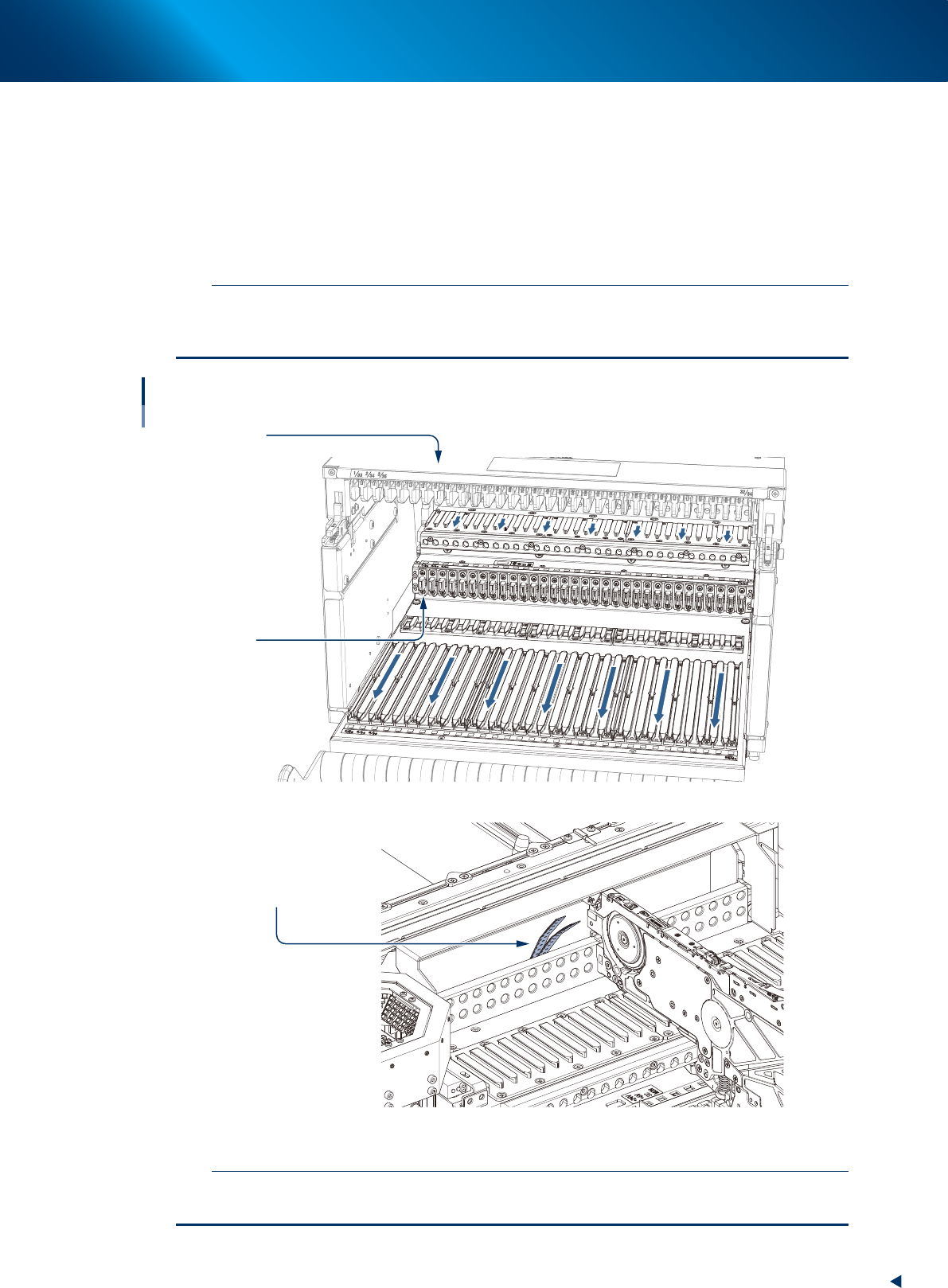

피더 세팅시의 주의
•
피더를 세팅하기 전에 반드시 피더 플레이트 ( 뱅크 ) 상면을 청소해 주십시오 .
•
슬로프내에 테이프가 남아 있지 않은지 확인하고 , 남아 있을 경우는 제거해 주십시오 .
슬로프 내부는 정기적으로 청소하실 것을 권장합니다 . ( 일주일에 한 번 )
•
일괄교환 대차로 피더를 세팅할 경우에는 , 반드시 가이드 레일 커버상에 부품이나 공구 등이 없는지 확인해
주십시오 .
c
주의
피더 플레이트 ( 뱅크 ) 상면에 이물질이 있는 상태에서 테이프 피더를 세팅하면 , 흡착 에러나 피더의 고장 원인이 되므로 주의
해 주십시오 .
또한 , 청소시에는 커넥터 접속부에 먼지나 이물질이 들어가지 않도록 주의해서 실시해 주십시오 .
피더 플레이트 주변
커넥터 접속부
가이드레일 커버
슬로프쪽에 남아 있는 테이프
67004-KLU-00
c
주의

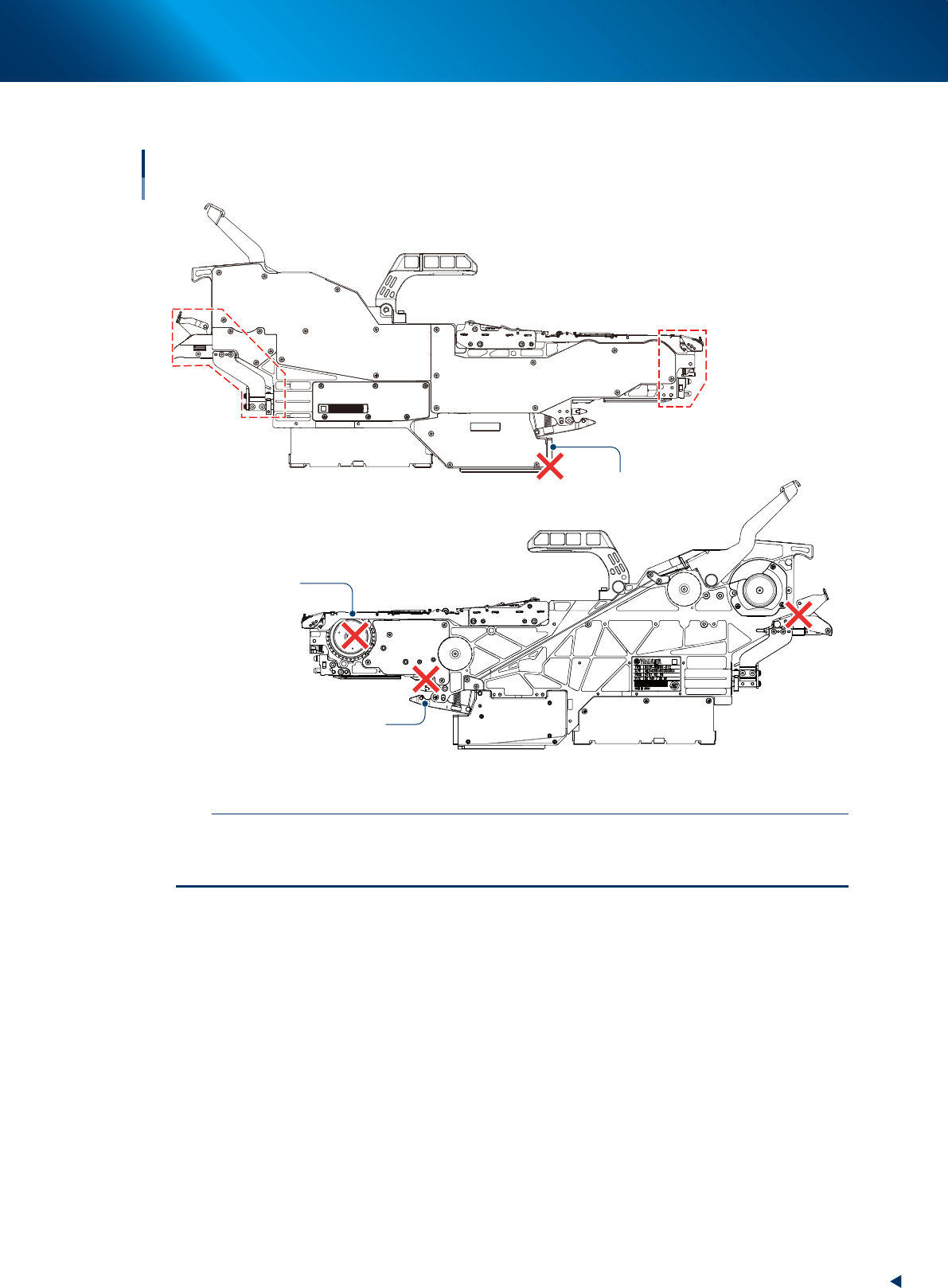

양쪽에 피더가 세팅되어 있는 그 사이에 피더를 세팅할 경우 , 세팅되어 있는 피더를 좌우로 넓히면서 세팅하지 마십시오 .
장착위치가 틀어져서 흡착에러의 원인이 됩니다 .
2. 취급상의 주의점
S-6
머리말
█

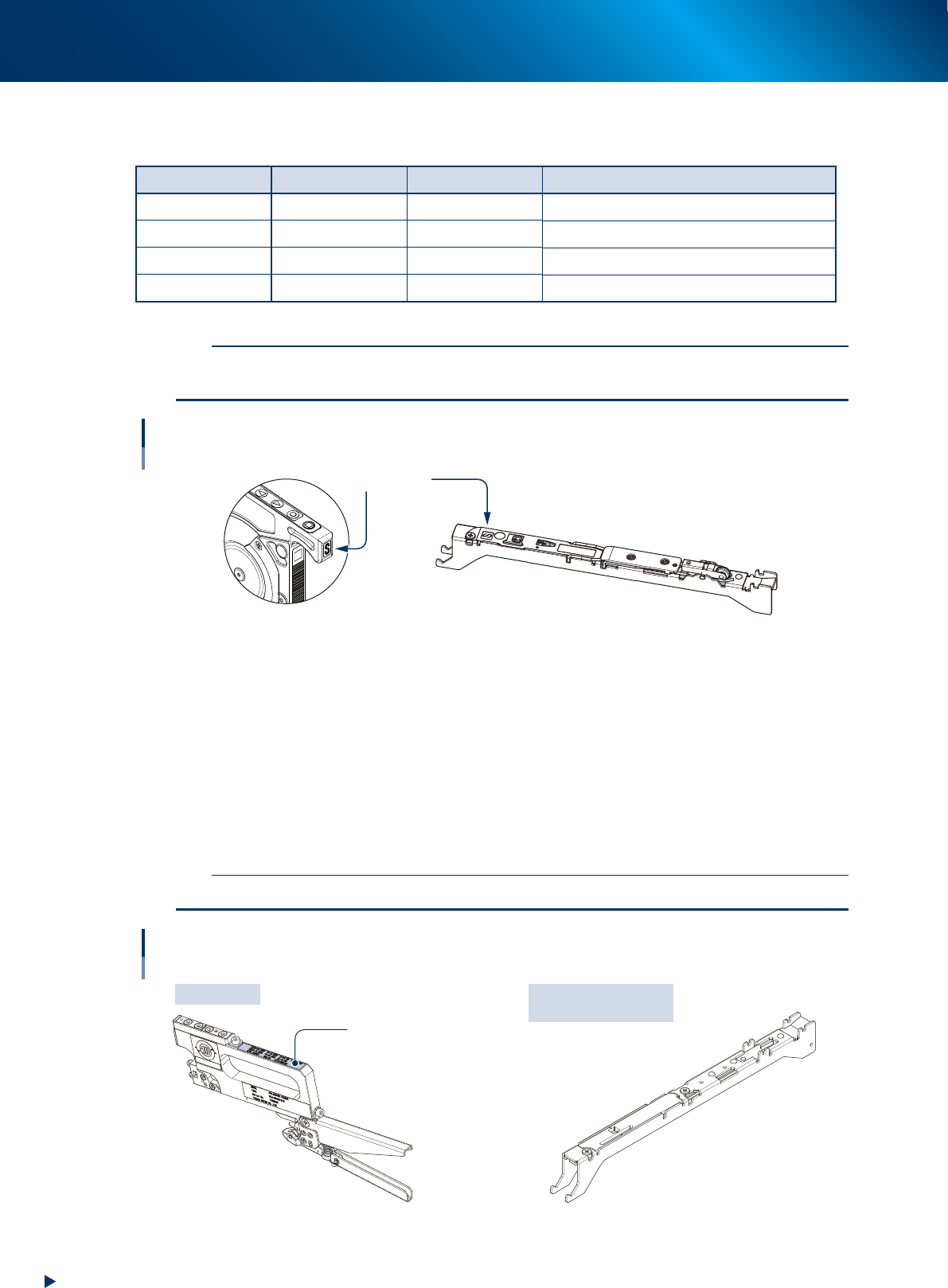

테이프 가이드 ASSY 에 대해서
대응부품 사이즈 : 단위는 mm, 괄호안은 인치표시
사이즈 표시 / 라벨 대응부품 사이즈 테이프 종류 테이프 폭 x 전송피치 (mm)
S 1005 (0402) 종이 8 × 2
M 1608 (0603) 종이 8 × 2, 8 × 4
L 2012 (0805) 종이 8 × 2, 8 × 4
LL 3216 (1206) 종이 8 × 2, 8 × 4
c
주의
AL 피더의 테이프 가이드 ASSY 는 대응 부품의 사이즈에 따라 나눠집니다 . 사이즈가 다른 테이프 가이드 ASSY 를 장착하
면 , 트러블이 발생할 수 있으므로 , 반드시 다음 그림의 사이즈 표시 라벨과 조작 패널부의 사이즈 표시를 확인하십시오 .
테이프 가이드 ASSY의 사이즈 표시
사이즈 표시 라벨
67005-KLU-00
█
조정 지그에 대해서
►
마스터 피더
피더의 흡착위치를 조정하기 위한 지그입니다 . 교정 라벨에 표시되어 있는 날짜에서 1 년이 경과했을 경우에는 ,
마스터 피더를 교정하실 것을 권장합니다 .
►
지그 테이프 가이드 (JIG, GUIDE ASSY:KLU-MC1HA-00X)
SS 흡착위치 조정 스테이션을 사용할 때 , 일반 테이프 가이드와 바꿔 끼워서 사용합니다 .
상세한 내용은 「SS 흡착위치 조정 스테이션」 매뉴얼을 참조해 주십시오 .
c
주의
테이프 가이드를 교체하지 않고 사용하면 , 마스터 테이프가 파손될 경우가 있습니다 .
마스터 피더와 흡착위치 조정용 테이프 가이드
교정 라벨
지그 테이프 가이드
(AL피더 전용)
마스터 피더
67006-KLU-10
