3.3.2 테이프의 언로딩
►
언로딩의 단독조작 조건
•
테이프의 검출센서 3 이 OFF 로 되어 있을 것 .
•
로딩 유닛상에 테이프가 없을 것 .
1
배출할 테이프를 로딩 유닛에서 밑으로 내립니다 .
2
테이프를 배출합니다 .
[FUNC] 버튼과 [BACK] 버튼을 동시에 1 회 누릅니다 .
자동적으로 테이프가 언로딩되어 , 피더로 부터 테이프가 배출됩니다 .
3
테이프를 당겨서 뺍니다 .
모터의 회전이 정지되면 , 테이프를 당겨서 빼 주십시오 .
12
3
테이프의 언로딩
： 테이프 검출센서

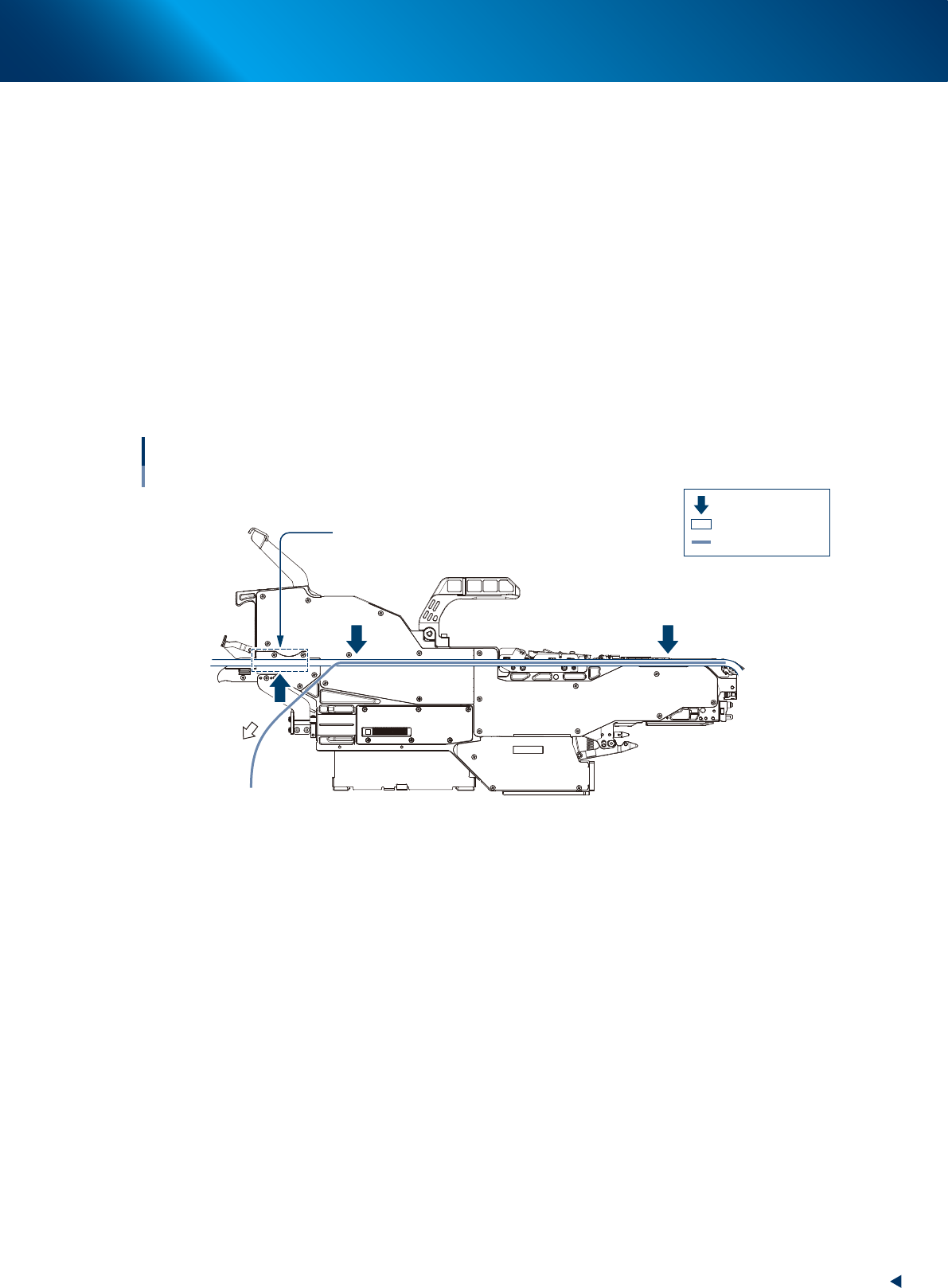

： 테이프 이동경로
： 테이프
이 주변에 테이프가 없을 것
67316-KLU-00
4. 트러블 슈팅
3-30
제
3
장
셋업
4. 트러블 슈팅

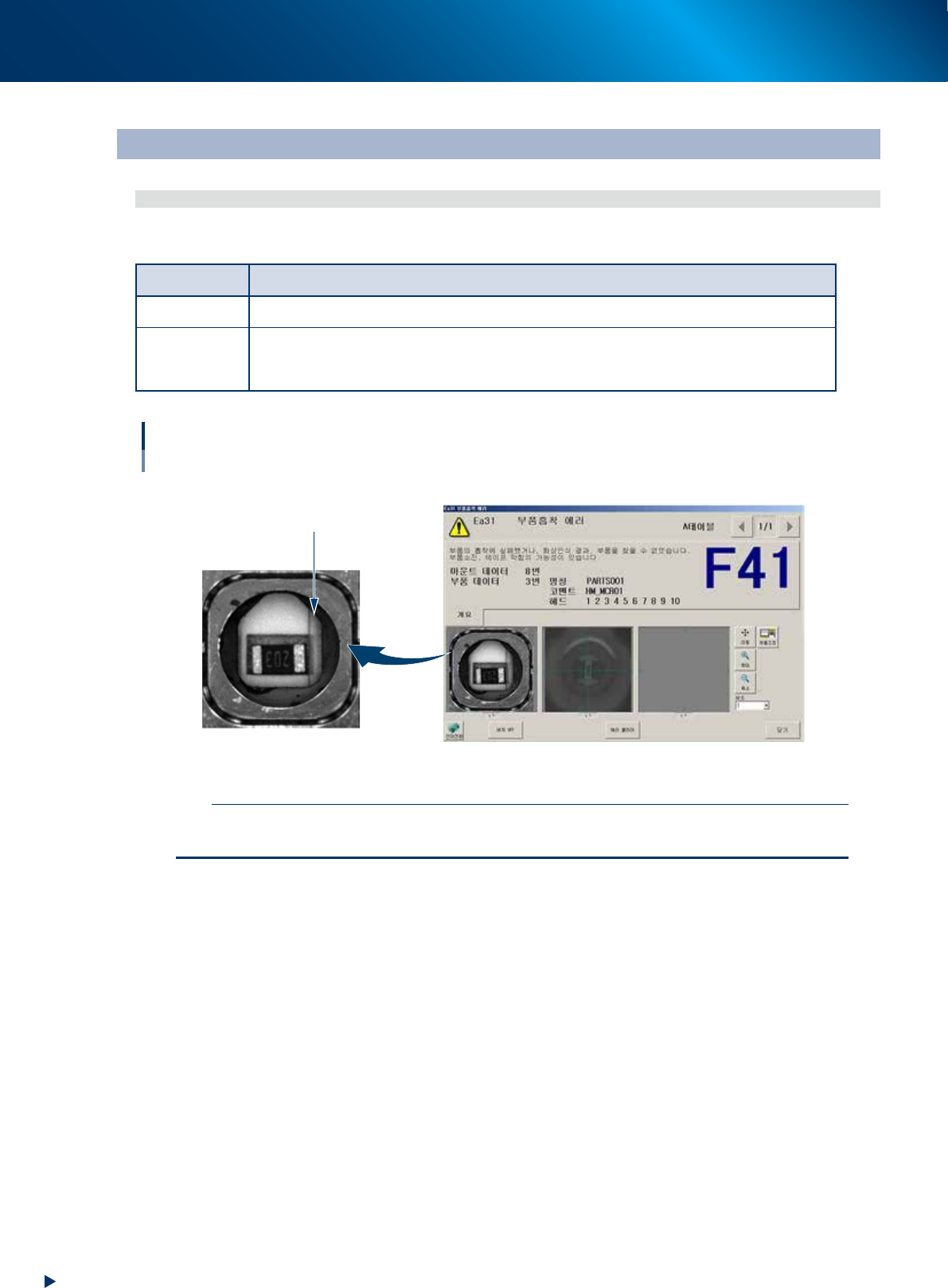

4.1 흡착에러의 발생
█
커버 테이프의 박리오류
증상 커버 테이프가 정상적으로 열리지 않아서 , 흡착에 실패하여 흡착에러가 발생
원인 융착부의 폭이 부적합 하거나 , 테이프의 선단접기 처리가 부적절해서 커버 테이프가 열리지 않는다 .
대책
1. 테이프를 언로딩한다 .
2. 이미 컷팅되어 있는 부분을 다시 컷팅하고 , 테이프 선단접기도 다시 실시한다 .
3. 로딩을 다시 한다 .
커버 테이프 박리오류
흡착에러
커버 테이프가 완전히
열리지 않고 남아 있다
68312-KLU-00
c
주의
로딩을 다시 할 경우는 , 이미 커버 테이프가 박리되어 벌어져 있는 부분은 사용할 수 없습니다 .
상세한 내용은 제 2 장
「1.1.2
다시 로딩할 경우
」
를 참조해 주십시오 .
4. 트러블 슈팅
3-31
제
3
장
셋업
█
커버 테이프의 컷팅오류
증상 커버 테이프가 정상적으로 컷팅되지 않아서 , 흡착에 실패하여 흡착에러가 발생
원인 선단접기 지그에 의한 테이프 선단접기 처리가 미실시상태 또는 부품포켓이 절단되어 있다 .
대책
1. 테이프를 언로딩한다 .
2. 이미 컷팅되어 있는 부분을 다시 컷팅하고 , 테이프 선단접기도 다시 실시한다 .
3. 로딩을 다시 한다 .
커버 테이프의 컷팅오류
흡착에러
커버 테이프가 컷팅되지
않은채 남아 있다
68313-KLU-00
c
주의
로딩을 다시 할 경우는 , 이미 커버 테이프가 박리되어 벌어져 있는 부분은 사용할 수 없습니다 .
상세한 내용은 제 2 장
「1.1.2
다시 로딩할 경우
」
를 참조해 주십시오 .
█
커버 테이프의 컷팅오류
증상 커버 테이프의 컷팅 실패가 반복되어서 , 흡착에 실패하여 흡착에러 발생
원인 판스프링의 장착상태가 좋지않거나 , 푸셔 (Pusher) 가 원활하게 동작하지 않는다 .
대책
1. 판스프링이 피더 본체의 홈 중앙에 확실하게 격납되어 있는지 확인한다 .
2. 판스프링이 프레임에 올라와 있을 경우는 , 피더 본체의 홈 중앙에 정확하게 다시 장착한다 .
3. 푸셔가 원활하게 동작되고 있는지 확인하고 , 움직임이 좋지 않을 경우는 교환한다 .
n
요점
상기의 대책을 실시해도 증상이 개선되지 않을 때에는 , 컷팅 칼날의 마모 등의 가능성이 있습니다 . 그럴 경우에는 테이프 가
이드를 교환해 주십시오 .
커버 테이프 컷팅 오류
판스프링, 푸셔의 확인
판스프링
푸셔(Pusher)
좌우의 틈새가 균등
프레임 위에 올라가 있다
틈새가 크다
