3. 유지보수 및 부품교환 순서

4-16

제

장

유지보수와

부품교환

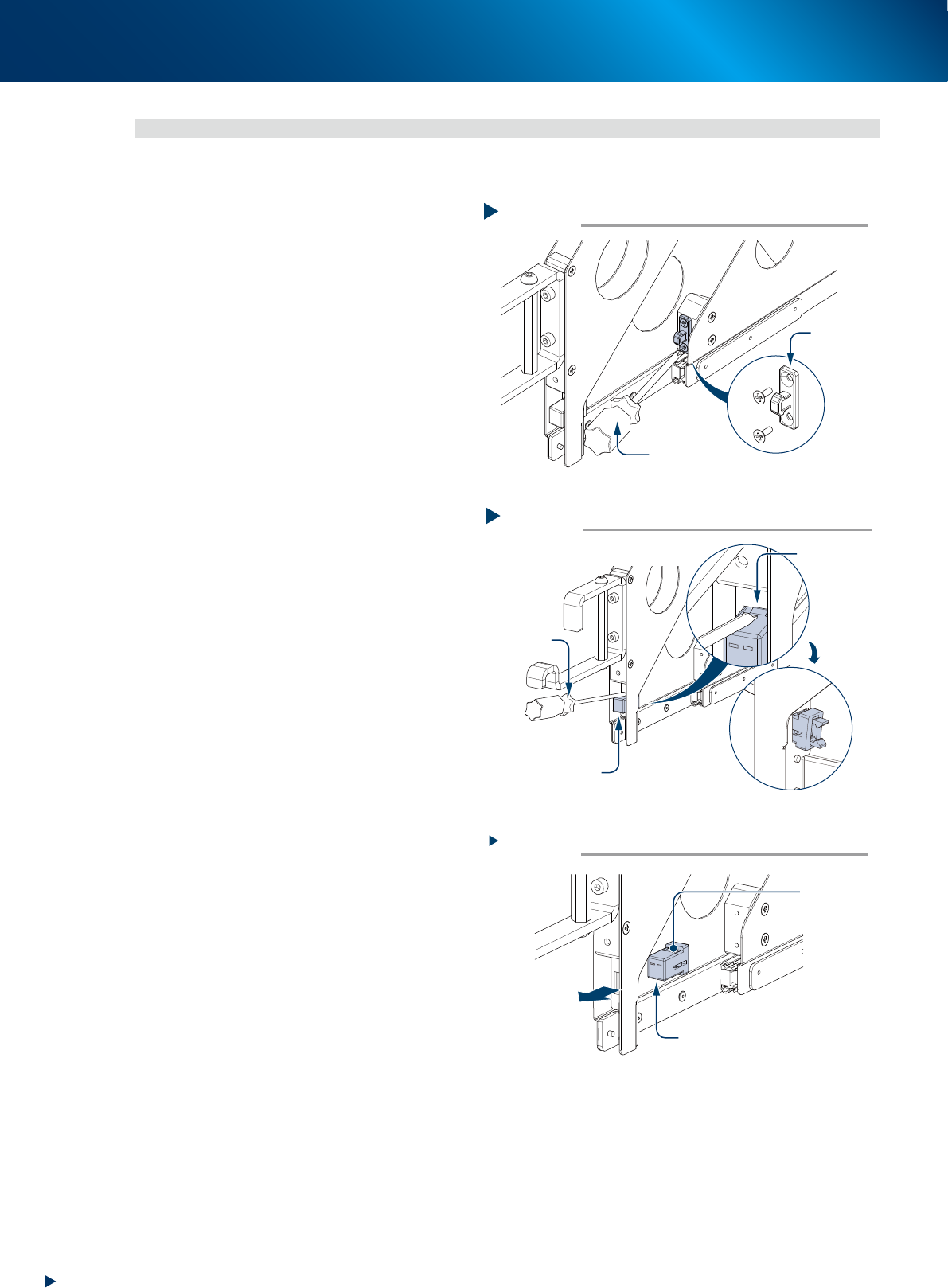

3.9 프리셋 홀더부

3.9.1 슬라이드용 스톱퍼의 교환

슬라이드쪽 홀더를 교환합니다 .

십자 드라이버로 슬라이드쪽 홀더를 탈착하고 ,

새로운 홀더를 장착해 주십시오 .

스톱퍼 본체를 탈착합니다 .

1. 우측그림과 같이 윗쪽의 돌기부 사이에 일자 드

라이버를 끼워서 뺍니다 .

2. 아랫쪽의 돌기부를 눌러서 프리셋 홀더로 부터

스톱퍼를 탈착합니다 .

새로운 스톱퍼를 장착합니다 .

우측 그림과 같이 구멍이 있는 부분을 위로해서 ,

스톱퍼 본체를 안쪽으로부터 끼워넣습니다 .

동작을 확인합니다 .

슬라이드부를 밀어서 잠금 및 해제 동작을 확인해

주십시오 .

스톱퍼의 장착

Step 3

구멍이 있는 부분을 위로한다

스톱퍼

67425-KLU-00

스톱퍼의 분리

Step 2

일자 드라이버

스톱퍼

돌기부 (2군데)

67424-KLU-00

홀더의 교환

Step 1

십자 드라이버

홀더

67423-KLU-00

제 5 장　사양

1. Auto Loading Feeder 의 사양 5-1

1.1 기본사양 .................................................... 5-1

1.2 피더타입과 대응부품 ....................................... 5-1

1.3 테이프의 로딩 및 자동교체 소요시간 ...................... 5-2

2. 테이핑 사양 5-3

2.1 테이프의 만곡 허용 상한치 ................................. 5-3

2.2 강도 측정방법 ............................................... 5-3

2.3 테이프 선단부 ............................................... 5-4

2.4 테이프 말단부 ............................................... 5-4

2.5 테이핑된 부품의 위치 ...................................... 5-4

2.6 캐리어 테이프 및 커버 테이프의 강도 ..................... 5-5

2.7 테이프 릴의 형상 및 사이즈 ................................ 5-5

1. Auto Loading Feeder 의 사양

5-1

제 5 장　사양

1. Auto Loading Feeder 의 사양

다음과 같이 AL 피더 (Auto Loading Feeder 는 이후 AL 피더라고 함 ) 의 사양에 대해서 설명합니다 .

1.1 기본사양

항목 내용 비고

외형 사이즈 (mm) Ｌ 548 × W 11.5 × H 280

중량 (kg) 1.5

대응 기종

YSM20, YSM20W, YSM20R, YSM40R

YSM10, YS24, YS12, YS12P/F

YSM40, YS24X, YS100, YS88 등

테이프커터가 없는 사양은 대응불가

YS100FNC 헤드 사양은 대응불가

대응 캐리어 테이프 사양

재질 ： 종이

폭 ：８mm

최대두께 ： 1mm

제한사항 있음

전송피치 설정 2mm / 4mm

대응 릴 사양 폭 14.4mm 이하 φ 382mm 이하

프리셋 홀더 사용시의 폭

13.6mm 이하

8mm 환산 장착 점유폭 12mm 피치 /ALF 1 개

로딩 가능 최소 테이프 길이 400mm 이상

예비부품 자동공급 대응가능

테이프 말단 빈 포켓 최대길이

300mm 이하 IT-Option 사용시 600mm 이하

피더종류 ( 대응부품 ) S(1005), M(1608), L(2012), LL(3216) 테이프 가이드로 사이즈 변경 불가

요점

상기 대응 기종에 관한 상세한 내용은 , 납입 사양서를 참조해 주십시오 .

1.2 피더타입과 대응부품

타입

테이프 폭 (8mm)

×전송피치

테이프

종류

표준세트

릴 외경×폭

외형치수 (mm)

커버 테이프

융착폭 (mm)

대응부품 사이즈

S 2mm

종이 φ 180 × 14.4mm

0.6 < X <= 1.0

0.3 < Y <= 0.85

1.4 이상 1005

M 2mm, 4mm

1.0 < X <= 1.6

0.3 < Y <= 1.6

2.1 이상 1680

L 2mm, 4mm

1.6 < X <= 2.0

0.3 < Y <= 2.0

2.6 이상 2012

LL 2mm, 4mm

2.0 < X <= 3.2

0.3 < Y <= 2.5

3.8 이상 3216

요점

・

스플라이싱 테이프를 사용하면 , 흡착오류가 발생할 수 있으므로 , 사용하지 마십시오 .

・

스플라이싱부의 이음매 검출은 할 수 없습니다 .
