1. 사용전의 준비 3-5 제 3 장 셋업 █ 부품 데이터베이스 편집화면에서의 설정 n 요점 하기의 조작은 고객 데이터베이스 편집시에만 유효합니다 . 야마하 데이터베이스를 기동했을 경우는 사용할 수 없습니다 . 대상 데이터베이스 번호는 No.1001 이후이며 , 모든 부품이 해당됩니다 . 1 부품 데이터베이스 편집 화면을 표시합니다 . 1. 「기판 익스플로러」 화면에서 메뉴바의 「부품 데이터…
1. 사용전의 준비
3-4
제
3
장
셋업
1.2.2 기판편집에 의한 AL 피더 사용여부 판별 리스트의 편집
「기판편집」 또는 「부품 데이터베이스」 기능을 사용해서 AL 피더 사용여부 판별 리스트를 갱신할 수가 있습니다 .
단 , 다음과 같은 제약이 있으므로 , 그 내용을 확인해 주십시오 .
►
제약사항
•
테이프가이드 사이즈에는 대응하지 않으므로 , 「Guide Size」 열은 공란으로 출력된다
•
AL 피더 사용여부 판별 리스트에 등록된 부품명은 삭제할 수 없다
•
피더타입 ( 사이즈 ) 의 설정기능은 대응되지 않는다
•
AL 피더 사용여부 판별 리스트의 등록내용을 확인하는 기능은 없다
•
AL 피더 사용여부 판별 리스트의 모든 내용을 확인할 수 없다 .
█
기판편집의 부품화면에서의 설정
1
부품 일람을 표시합니다 .
[ 기판편집 ]- 「부품」 을 선택해 주십시오 .
2
콘텍스트 메뉴을 표시합니다 .
1. 설정할 부품을 1 행 또는 복수의 행을 선택합니다 .
2. 마우스를 우측클릭해서 콘텍스트 메뉴를 표시합니다 .
3
AL 피더의 사용여부를 설정합니다 .
「AL 피더 사용여부 판별 리스트에 등록 (A)」 의 서브메뉴에서 「사용가능」 또는 「사용불가」 를 선택합니다 .
AL피더 사용여부 판별 리스트의 설정
기판편집
콘텍스트 메뉴
부품선택
1
「AL피더」 란
68301-KLU-00
►
「AL 피더」 란의 설명
조건 AL 피더란의 표시
AL 피더 사용가능 부품 S, M, L, LL
AL 피더에 대응하지 않는 피더타입 ---
AL 피더사용여부 판별 리스트의 「Feeder Type」 , 「AL 피더」 란이 「FALSE」 및
미등록 부품
불가 ( 미등록 )
AL 피더사용여부 판별 리스트의 「AL 피더」 란이 「FALSE」 로 등록되어 있는 부품 불가
1. 사용전의 준비
3-5
제
3
장
셋업
█
부품 데이터베이스 편집화면에서의 설정
n
요점
하기의 조작은 고객 데이터베이스 편집시에만 유효합니다 . 야마하 데이터베이스를 기동했을 경우는 사용할 수 없습니다 .
대상 데이터베이스 번호는 No.1001 이후이며 , 모든 부품이 해당됩니다 .
1
부품 데이터베이스 편집 화면을 표시합니다 .
1. 「기판 익스플로러」 화면에서 메뉴바의 「부품 데이터베이스 편집 (P)」
-
「고객 데이터베이스 (C)」 를
선택합니다 .
2. 「파일 (F)」 - 「현재의 편집상에서 데이터베이스 열기 (O)」 를 선택하면 「데이터베이스」 화면이 표시됩
니다 . 「database」 파일을 선택해서 「부품 데이터베이스 편집」 화면을 표시해 주십시오 .
참고
「부품 데이터베이스 편집」 화면은 , 「기판편집 (BoardEditor)」 에서도 표시할 수가 있습니다 .
2
콘텍스트 메뉴을 표시합니다 .
1. 설정할 부품을 1 행 또는 복수의 행을 선택합니다 .
2. 마우스를 우측클릭해서 콘텍스트 메뉴를 표시합니다 .
3
AL 피더의 사용여부를 설정합니다 .
「AL 피더 사용여부 판별 리스트에 등록 (A)」 의 서브메뉴에서 「사용가능」 또는 「사용불가」 를 선택합니다 .
AL피더 사용여부 판별 리스트의 설정
부품 데이터베이스 편집
콘텍스트 메뉴
「AL피더」 란
68302-KLU-00
►
「AL 피더」 란의 설명
조건 AL 피더란의 표시
AL 피더 사용가능 부품 S, M, L, LL
AL 피더에 대응하지 않는 피더타입 ---
AL 피더사용여부 판별 리스트의 「Feeder Type」 , 「AL 피더」 란이 「FALSE」 및
미등록 부품
불가 ( 미등록 )
AL 피더사용여부 판별 리스트의 「AL 피더」 란이 「FALSE」 로 등록되어 있는 부품 불가
█
옵션설정
전술의 콘텍스트 메뉴에 「AL 피더 사용여부 판별 리스트에 등록 (A)」 표시시키는 조건은 다음과 같습니다 .
•
「옵션설정」 - 「기능」 - 「AL 피더 사용여부 판별 리스트를 사용한다」 체크박스에 체크되어 있다
•
기판 편집시 , 오프라인 (BoardEditor) 으로 편집했다
•
부품 데이터베이스 편집시 , 고객 데이터베이스를 편집했다
n
요점
장비내의 [ 편집 ] 기능으로 작업할 경우 , [ 옵션 ] 설정이 없으므로 , 「AL 피더 사용여부 판별 리스트」 는 비표시로 됩니다 .
1. 사용전의 준비
3-6
제
3
장
셋업
1.3 AL 피더최적화
AL 피더를 기존의 SS 또는 ZS 피더와 혼재해서 사용할 경우 , AL 피더와의 사이에 장착되어 있는 SS 또는 ZS 피더
는 배치 불량으로 인해 사용할 수 없을 경우가 있습니다 . 이러한 배치 불량을 해소하기 위한 AL 피더의 최적화 실시
방법에 대해서 다음과 같이 설명합니다 .
►

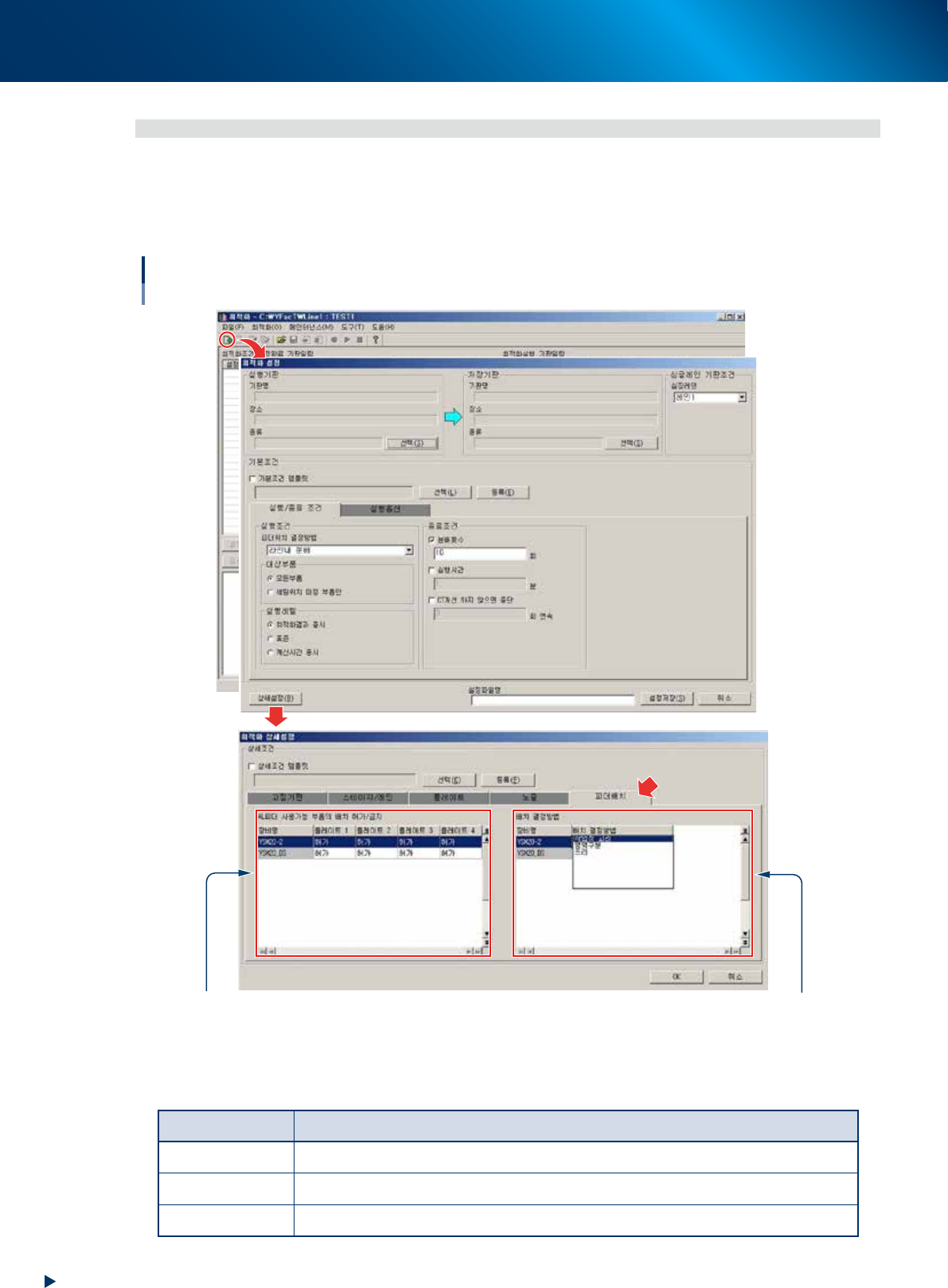

AL 피더의 최적화는 [Optimizer]-[ 설정작성 ]-[ 상세설정 ]-[AL 피더 배치 ] 에서 설정합니다 .
AL피더 최적화
AL피더의 배치를 고려한 최적화
배치 허가/금지
배치 결정방법
68303-KLU-10
█
배치 허가 / 금지
이 화면에서는 플레이트별로 AL 피더의 배치 여부를 설정합니다 .
배치 허가 / 금지 실시내용
금지 해당 플레이트에는 AL 피더를 배치할 수 없습니다 . SS/ZS 만 배치됩니다 .
전용 해당 플레이트에 AL 피더만 배치됩니다 .
허가 해당 플레이트에 AL 피더이외에 SS/ZS 피더도 배치됩니다 .
