4. 트러블 슈팅
3-31
제
3
장
셋업
█

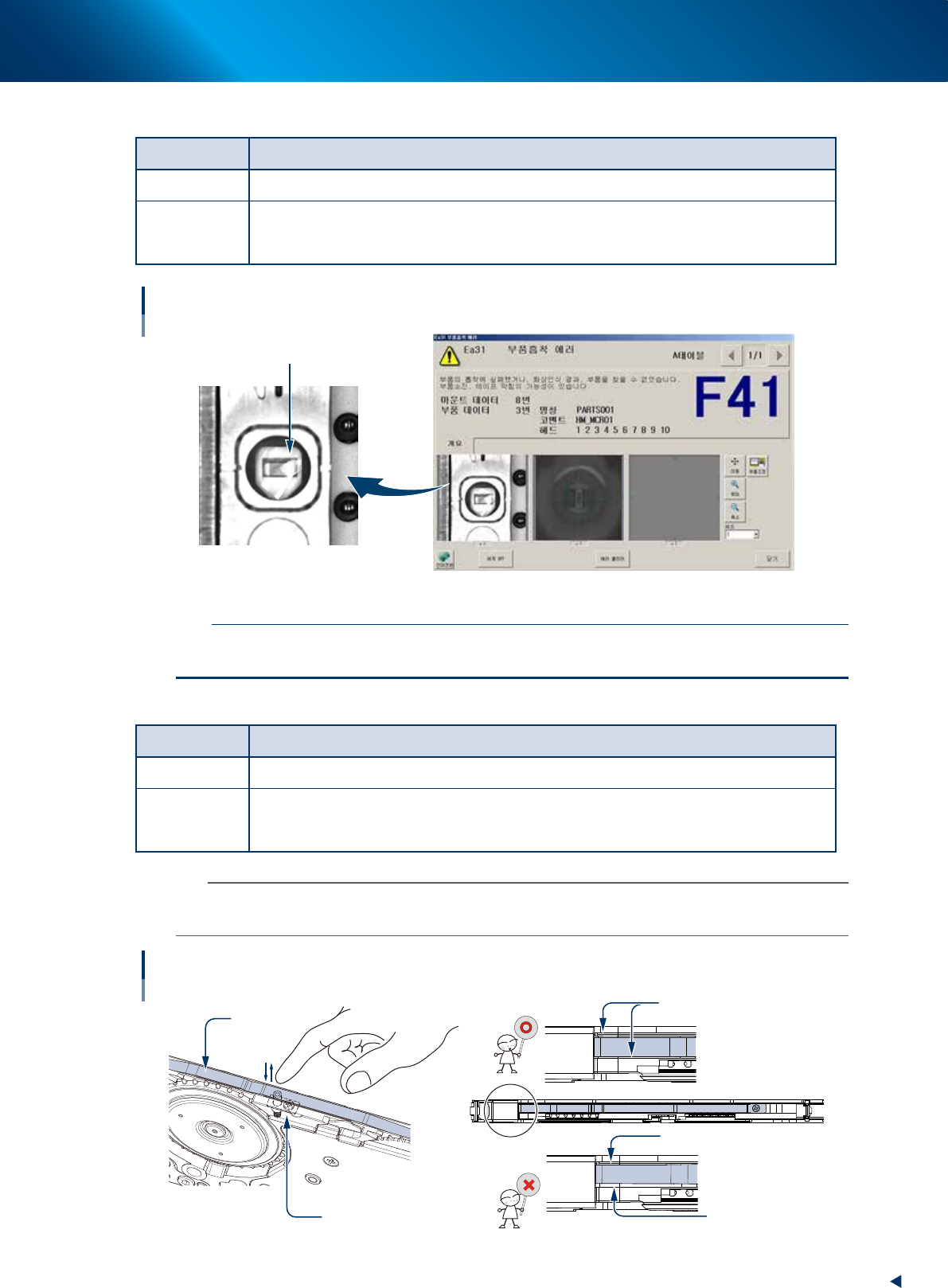

커버 테이프의 컷팅오류
증상 커버 테이프가 정상적으로 컷팅되지 않아서 , 흡착에 실패하여 흡착에러가 발생
원인 선단접기 지그에 의한 테이프 선단접기 처리가 미실시상태 또는 부품포켓이 절단되어 있다 .
대책
1. 테이프를 언로딩한다 .
2. 이미 컷팅되어 있는 부분을 다시 컷팅하고 , 테이프 선단접기도 다시 실시한다 .
3. 로딩을 다시 한다 .
커버 테이프의 컷팅오류
흡착에러
커버 테이프가 컷팅되지
않은채 남아 있다
68313-KLU-00
c
주의
로딩을 다시 할 경우는 , 이미 커버 테이프가 박리되어 벌어져 있는 부분은 사용할 수 없습니다 .
상세한 내용은 제 2 장
「1.1.2
다시 로딩할 경우
」
를 참조해 주십시오 .
█
커버 테이프의 컷팅오류
증상 커버 테이프의 컷팅 실패가 반복되어서 , 흡착에 실패하여 흡착에러 발생
원인 판스프링의 장착상태가 좋지않거나 , 푸셔 (Pusher) 가 원활하게 동작하지 않는다 .
대책
1. 판스프링이 피더 본체의 홈 중앙에 확실하게 격납되어 있는지 확인한다 .
2. 판스프링이 프레임에 올라와 있을 경우는 , 피더 본체의 홈 중앙에 정확하게 다시 장착한다 .
3. 푸셔가 원활하게 동작되고 있는지 확인하고 , 움직임이 좋지 않을 경우는 교환한다 .
n
요점
상기의 대책을 실시해도 증상이 개선되지 않을 때에는 , 컷팅 칼날의 마모 등의 가능성이 있습니다 . 그럴 경우에는 테이프 가
이드를 교환해 주십시오 .
커버 테이프 컷팅 오류
판스프링, 푸셔의 확인
판스프링
푸셔(Pusher)
좌우의 틈새가 균등
프레임 위에 올라가 있다
틈새가 크다
67317-KLU-00
4. 트러블 슈팅
3-32
제
3
장
셋업
█

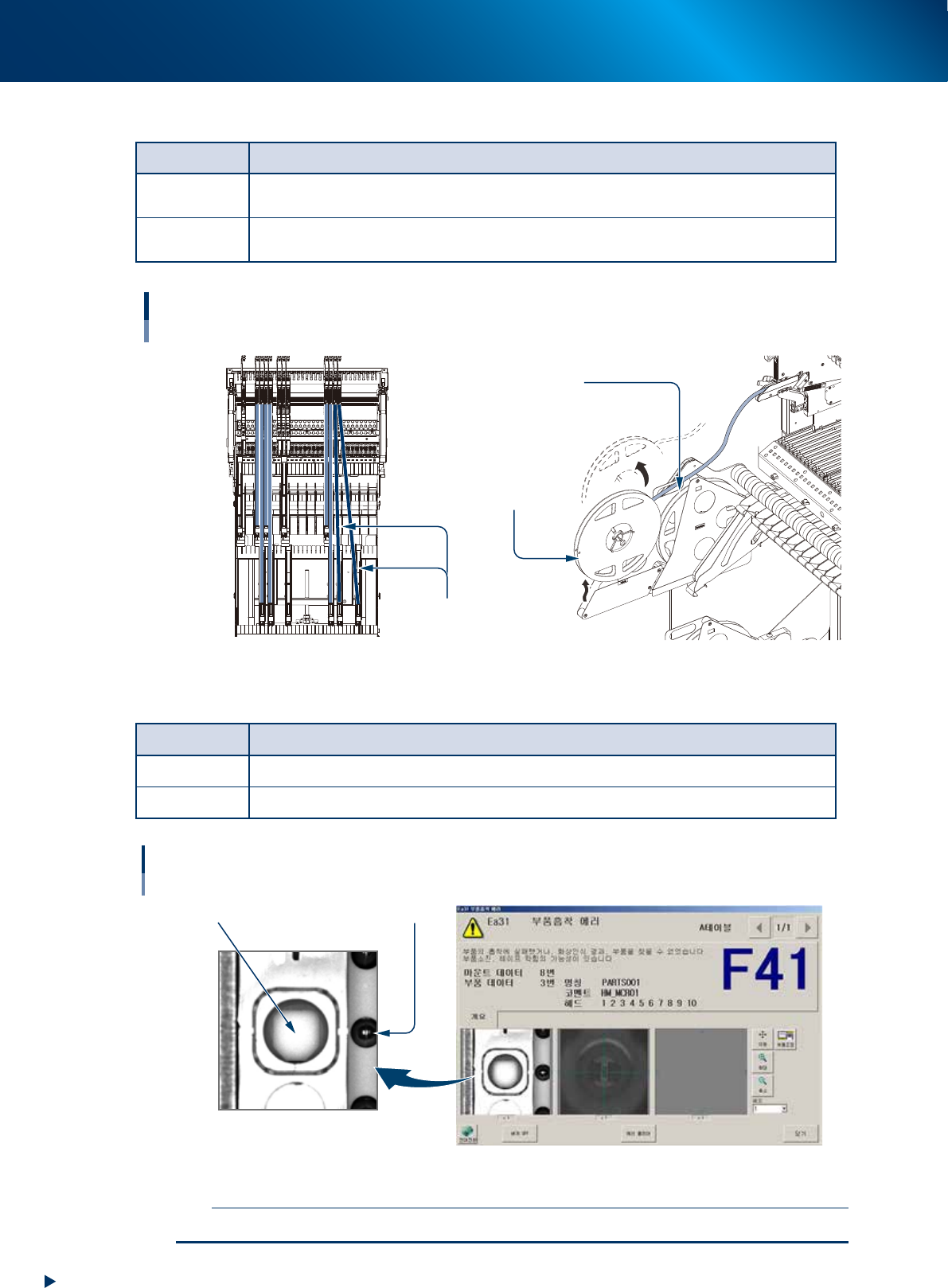

릴의 부품공급 오류
증상 테이프 릴이 정상적으로 회전되지 않아서 , 부품 전송불량으로 흡착에러가 발생
원인
1. 후속 릴에서 부품을 공급하고 있으므로 , 릴이 들떠서 릴 홀더로 부터 이탈되어 있다 .
2. 테이프 릴의 세팅위치가 비스듬히 틀어져서 회전시에 부하가 걸린다
대책
1. 빈 릴을 탈착하고 , 선행 릴 수납부에 후속 릴을 세팅한다 .
2. 릴을 AL 피더의 정면 ( 일직선상 ) 에 다시 세팅한다 .
릴의 부품공급 오류
릴 전송불량 에러
릴이 들떠서 홀더로 부터
이탈되었다
후속 릴
선행 릴 (빈 릴)
피더와 릴의 세팅위치가
틀어져 있다
상단
AL피더
하단
67318-KLU-10
█
전송피치 오류
증상 흡착위치가 틀어져서 흡착에러가 발생
원인 흡착위치가 2mm 틀어져 있는 상태로 부품을 세팅했다 .
대책 [FEED] 버튼으로 흡착위치를 맞춘다 .
전송피치 오류
흡착에러
흡착위치 (부품없음)
스프로킷 (Sprocket)
68314-KLU-00
c
주의
흡착위치를 맞출 때에는 [FEED] 버튼을 사용합니다 . [BACK] 버튼은 사용하지 마십시오 .
4. 트러블 슈팅
3-33
제
3
장
셋업

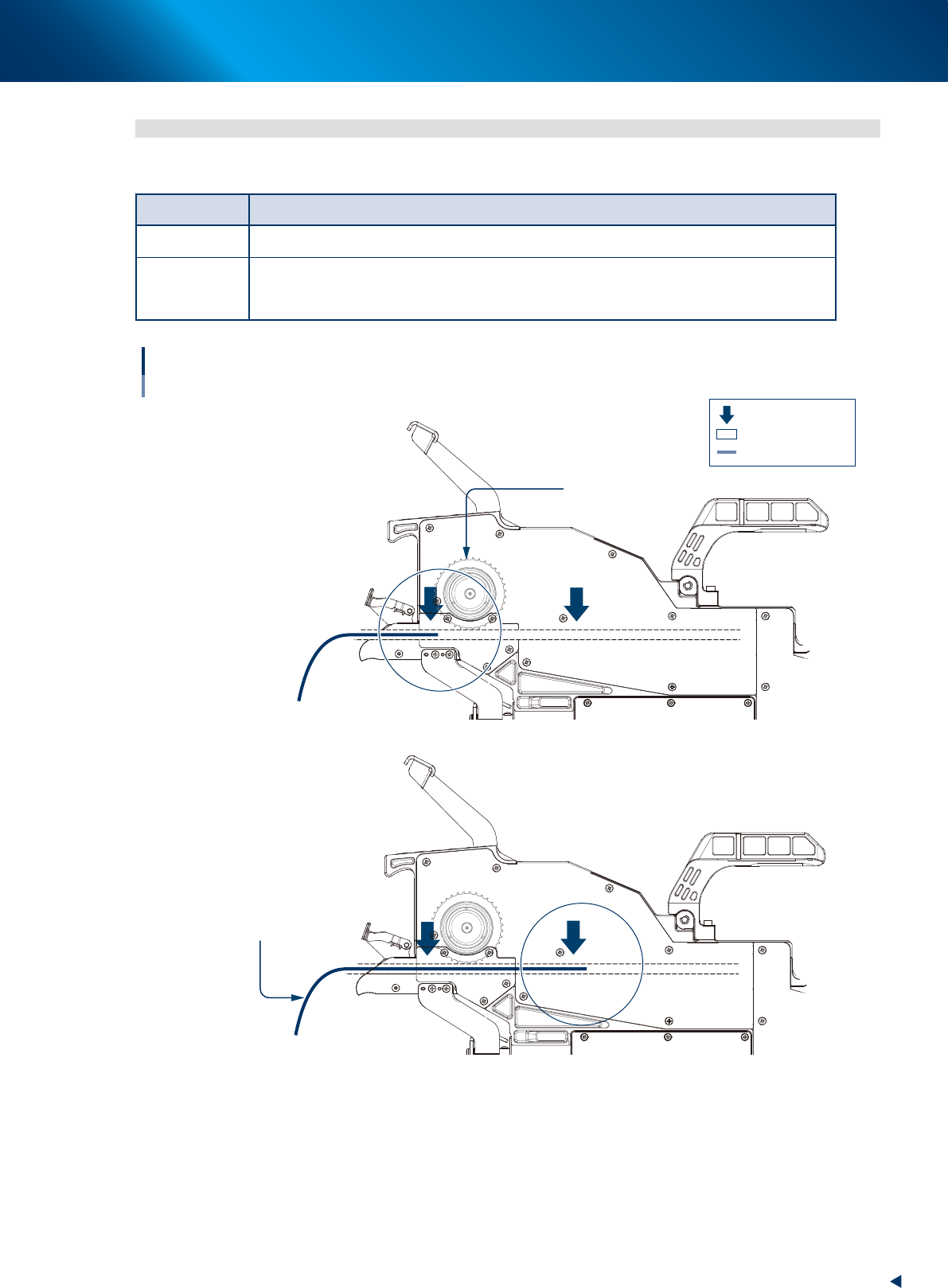

4.2 로딩 / 언로딩 불량
█
테이프의 로딩 불량
증상 테이프의 로딩불량 발생 ([LOAD] 버튼을 눌러도 로딩되지 않음 )
원인 테이프의 세팅위치에 문제가 있다 .
대책
로딩 유닛과 테이프를 당겨서 빼고 , 테이프 세팅위치를 다시 조정한다 .
1. 테이프 세팅위치가 스크로킷까지 도달되어 있지 않을 경우는 , 좀 더 안쪽으로 밀어서 넣는다 .
2. 테이프 세팅위치가 너무 안쪽으로 들어가 있을 경우는 , 좀 더 바깥쪽 ( 앞쪽 ) 으로 당겨서 뺀다 .
테이프의 로딩불량
스프로킷
테이프가 스프로킷까지 도달하지 않는다
센서2가 테이프를 검지하고 있다
テープ
2
3
2
3
： 테이프 검출센서
： 테이프 이동경로
： 테이프
67319-KLU-00
