4. 트러블 슈팅 3-34 제 3 장 셋업 █ 테이프의 언로딩 불량 n 요점 장비가 운전중 , 또는 센서 3 의 위치에 테이프가 있을 경우는 , 일반적으로 언로딩 할 수 없습니다 . 증상 도중에 언로딩 동작 정지 대책 [FUNC]+[BACK] 버튼을 눌러서 다시 언로딩한다 . 증상 언로딩 동작 미실행 대책 장비로 부터 AL 피더를 탈착하고 , 전원이 차단되어 있는 상태에서 손으로 테이프를 당…
4. 트러블 슈팅
3-33
제
3
장
셋업
4.2 로딩 / 언로딩 불량
█
테이프의 로딩 불량
증상 테이프의 로딩불량 발생 ([LOAD] 버튼을 눌러도 로딩되지 않음 )
원인 테이프의 세팅위치에 문제가 있다 .
대책
로딩 유닛과 테이프를 당겨서 빼고 , 테이프 세팅위치를 다시 조정한다 .
1. 테이프 세팅위치가 스크로킷까지 도달되어 있지 않을 경우는 , 좀 더 안쪽으로 밀어서 넣는다 .
2. 테이프 세팅위치가 너무 안쪽으로 들어가 있을 경우는 , 좀 더 바깥쪽 ( 앞쪽 ) 으로 당겨서 뺀다 .
테이프의 로딩불량
스프로킷
테이프가 스프로킷까지 도달하지 않는다
센서2가 테이프를 검지하고 있다
テープ
2
3
2
3
： 테이프 검출센서
： 테이프 이동경로
： 테이프
67319-KLU-00
4. 트러블 슈팅
3-34
제
3
장
셋업
█
테이프의 언로딩 불량
n
요점
장비가 운전중 , 또는 센서 3 의 위치에 테이프가 있을 경우는 , 일반적으로 언로딩 할 수 없습니다 .
증상 도중에 언로딩 동작 정지
대책 [FUNC]+[BACK] 버튼을 눌러서 다시 언로딩한다 .
증상 언로딩 동작 미실행
대책 장비로 부터 AL 피더를 탈착하고 , 전원이 차단되어 있는 상태에서 손으로 테이프를 당겨서 뺀다 .
FEED
BACK
FUNC
LOAD
테이프의 언로딩 불량
버튼을 눌러도
언로딩 되지 않는다
장비에서
AL피더 를 탈착
전원이 차단되어 있는 상태에서
손으로 테이프를 당겨서 뺀다
동시에 누름
67320-KLU-10
█
테이프의 로딩 / 언로딩 불량
증상 로딩 / 언로딩 양쪽다 불량
원인 피더내에서 테이프가 막혀있을 가능성이 있다 .
대책 필요에 따라 , 테이프 가이드를 분리하고 , 잔류 테이프를 제거한다 .
c
주의
잔류 테이프를 제거할 때에는 , 테이프 가이드 이외의 부분은 분리하지 마십시오 .
4. 트러블 슈팅
3-35
제
3
장
셋업

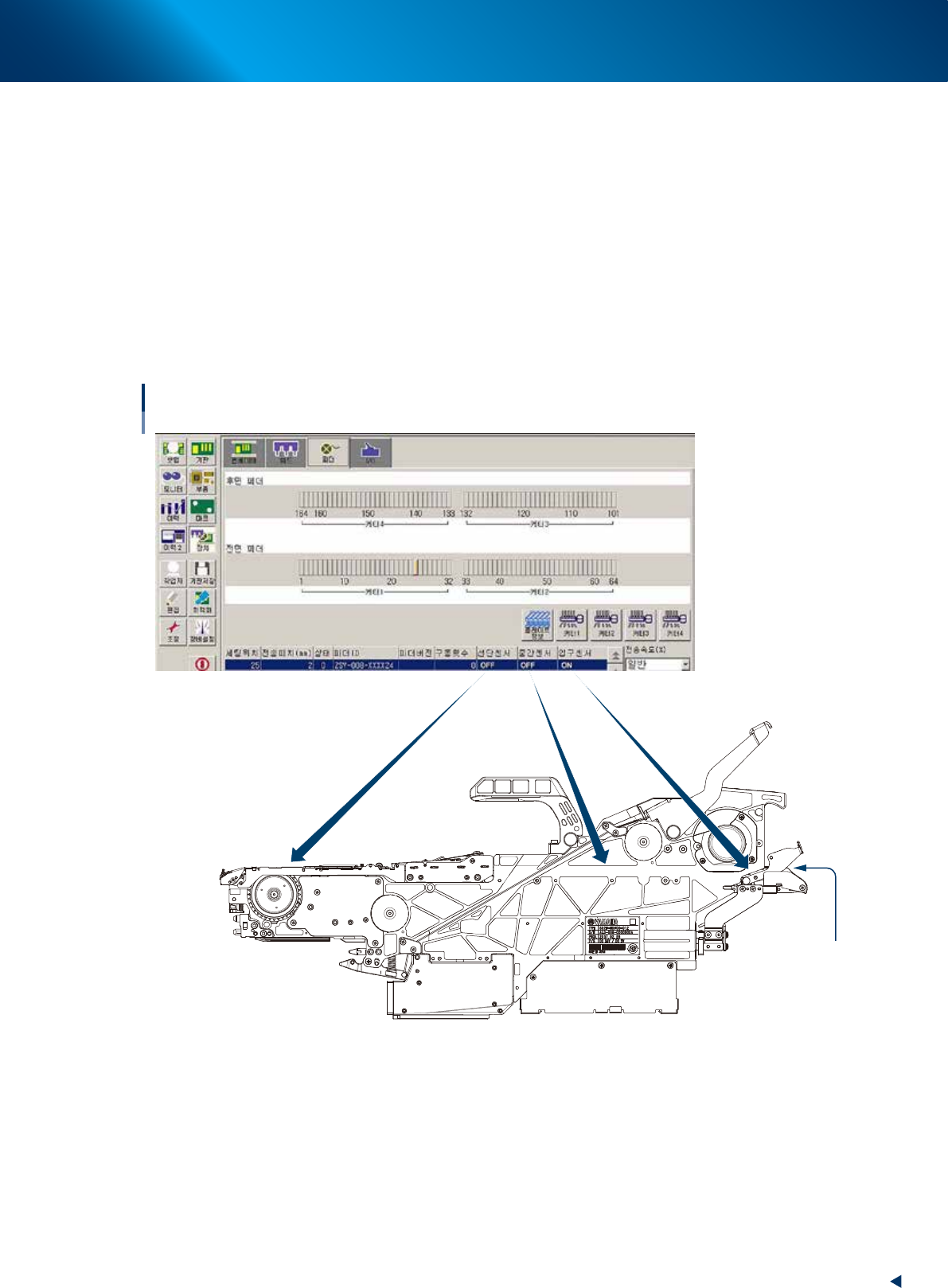

4.2.1 센서의 상태확인
전술의 대책작업을 실시해도 테이프의 로딩 / 언로딩이 되지 않을 경우는 , 다음과 같이 센서의 상태를 확인합니다 .
「셋업」 화면의 [ 장치 ] 버튼을 누르고 , 「피더」 탭 화면에서 센서가 정상적으로 기능하고 있는지 확인해 주십시오 .
►
확인방법
선단센서
테이프 가이드를 탈착하고 , 손으로 직접 센서를 눌러서 확인합니다 .
중간센서
AL 피더의 뒤쪽 ( 로딩 유닛부 ) 에서 테이프를 15cm 이상 삽입해서 확인합니다 .
입구센서
로딩 유닛에 테이프를 세팅해서 확인합니다 .
센서의 동작확인
선단센서
중간센서
입구센서
ON ： 테이프 검출
OFF： 테이프 미검출
로딩 유닛부
68315-KLU-00
