Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem 151 3.7.7 T rükiplaadi kooldumise määratlus 3.7.7.1 T rükiplaadi kool…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.7 Trükiplaatide konveierisüsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
150
3
3
3
3
3.7.6 Konfiguratsiooni valikud
3.7.6.1 Ühe lindiga trükiplaatide konveier
Tootenumber 00119625-xx Modulaarne ühe lindiga konveier, 2380 mm
Tootenumber 00119626-xx Statsionaarne konveieripool paremal
Tootenumber 00119628-xx Statsionaarne konveieripool vasakul
Tootenumber 00119629-xx Konveieri laius 250/508 mm
3.7.6.2 Paindlik trükiplaatide kaksikkonveier
Tootenumber 00119627-xx Modulaarne kaksikkonveier, 2380 mm
Tootenumber 00119626-xx Statsionaarne konveieripool paremal
Tootenumber 00119628-xx Statsionaarne konveieripool vasakul
Tootenumber 00119929-xx Konveieri laius 250 / 508 mm
Trükiplaatide konveieri kõrgus 830mm ± 15mm (standardne)
900mm ± 15mm (valikul)
930mm ± 15mm (valikul)
950mm ± 15mm (SMEMA: valikul)
Liidese tüüp SMEMA / Siemens
Komponentidest vaba trükiplaadi käsitlusserv 3 mm
Trükiplaadi vahetamise aeg < 2,5 s
Trükiplaadi positsioneerimistäpsus ± 0,5 mm
Konveieri režiim sünkroonne või asünkroonne
(valitakse tarkvara abil)
Komponendid kõigi konveieritüüpide jaoks samad või erinevad
Trükiplaadi laius kõigi konveieritüüpide jaoks samad või erinevad
Halva koordinaatmärgi tuvastamine sünkroonne: standardne, globaalne tindi-
täpp puudub
asünkroonne: standardne
Automaatne laiuse reguleerimine sünkroonne: standardne
asünkroonne: standardne
a) Vt "Pika plaadi" optsioon, jaotis 6.12, lk 443
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem
151

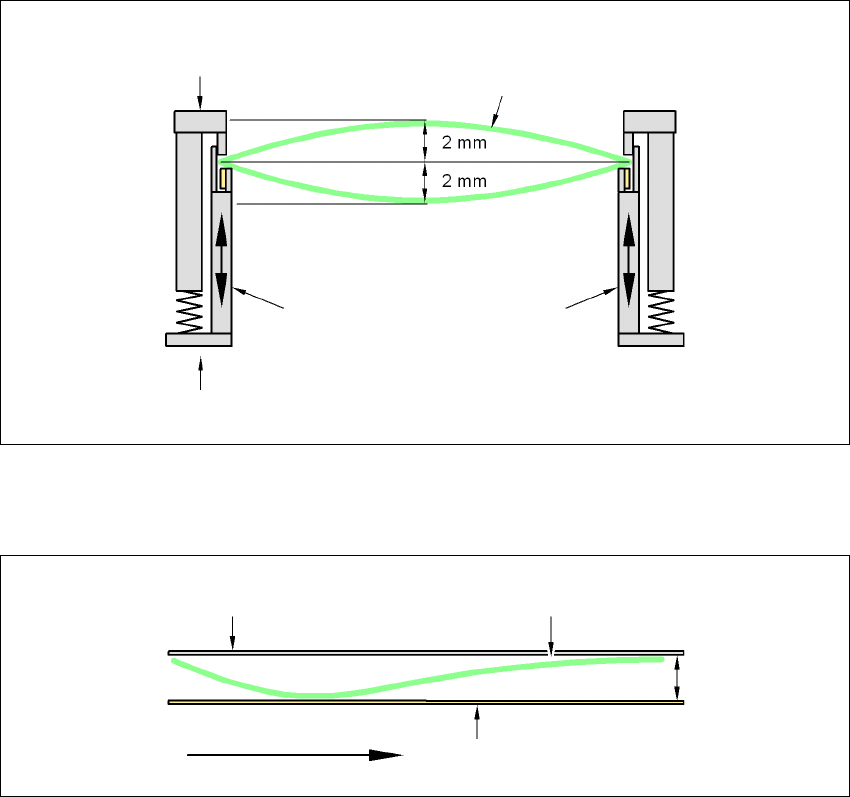

3.7.7 Trükiplaadi kooldumise määratlus
3.7.7.1 Trükiplaadi kooldumine konveieril
Trükiplaadi kooldumine liikumisega ristsuunas ei ületa 1% trükiplaadi diagonaalist, kuid mitte roh-
kem, kui 2 mm
3
Trükiplaadi kooldumine liikumissuunas + trükiplaadi paksus < 5,5 mm
3
3
Püsivalt kinnitatud serv
Liikuv kinnitusseade
Trükiplaat
Konveieri külgsein
Püsivalt kinnitatud serv
Konveieri lint
Trükiplaat
Trükiplaatide liikumise suund
5,5 mm
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.7 Trükiplaatide konveierisüsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
152
3.7.7.2 Trükiplaadi kooldumine ladumise ajal
2 mm kooldumine võib põhjustada probleeme teravdamisel lokaalsetele koordinaatmärkidele ja
tinditäppidele trükiplaadi keskel. Digitaalkaamera fookus on 2 mm. Kõiki tolerantse arvesse võttes
väheneb see väärtus 1,5 mm-ni. Pange tähele, et kooldumise tõttu väheneb ka komponendi kõr-
gus.
3
3
Trükiplaadi kooldumine alla, max. 0,5 mm
3
→ Selle väärtuse saavutamiseks kasutage magnettugesid.
Liikuv kinnitusseade
Püsivalt kinnitatud serv
Trükiplaat
Konveieri külgsein
Trükiplaat
Magnettugi
Liikuv kinnitusseade
Püsivalt kinnitatud serv
Konveieri külgsein
0,5 mm
