Kasutusjuhend SIPLA CE X-Seeria 2 Tööohutus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 2.1 Ohutustehnika 41 Joon. 2.1 - 1 P üsimagnetite asukohad lineaarmooto rites (1) X-lin eaarmoot orite püsim agnetid (2…
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.1 Ohutustehnika Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
40
plaatide, kinnituste, reguleerimispotentsiomeetrite juures) - sellisel juhul loetakse
laserseade töötavaks;
– laserseadme komponente võivad vahetada ainult Siemens'i hooldusinsenerid või ma-
sina omaniku juures töötavad hooldusinsenerid, kes on saanud Siemens'i poolt vastava
koolituse;
– laserseadme sõlmi remonditakse ainult Siemens'i tehases.
2.1.5 Ohutustehnikaalased juhised püsimagnetite juures töötamiseks
X- ja Y-telje lineaarmootori juures kasutatakse tugevaid püsimagneteid.
ELUOHTLIK!
MASINA SEES ON TUGEVAD PÜSIMAGNETVÄLJAD 2
Masina kaitsekatete avamisel võidakse ohtu seada passiivseid või aktiivseid implantaate (süda-
mestimulaatoreid, defibrillaatoreid, insuliinipumpasid jne) kasutavate inimeste elu.
→ Ohustatud inimesed ei tohi viibida masina vahetus läheduses.
HOIATUS
MULJUMISOHT 2
Masina vahetu lähedus on passiivseid metallimplantaate (nt tugiplaate, kruve) kasutavate ini-
meste jaoks muljumisohtlik.
→ Ärge küünitage kunagi üle avatud kaitsekatetega masina ning ärge kummardage üle avatud
masina.
→ Vältige metallesemete sattumist masina ohtlikku alasse.
ETTEVAATUST!
TUGEVAD PÜSIMAGNETVÄLJAD! 2
Tugevad magnetväljad võivad kahjustada magnetilisi andmekandjaid, läbipääsu- või pangakaa-
rte.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.1 Ohutustehnika
41

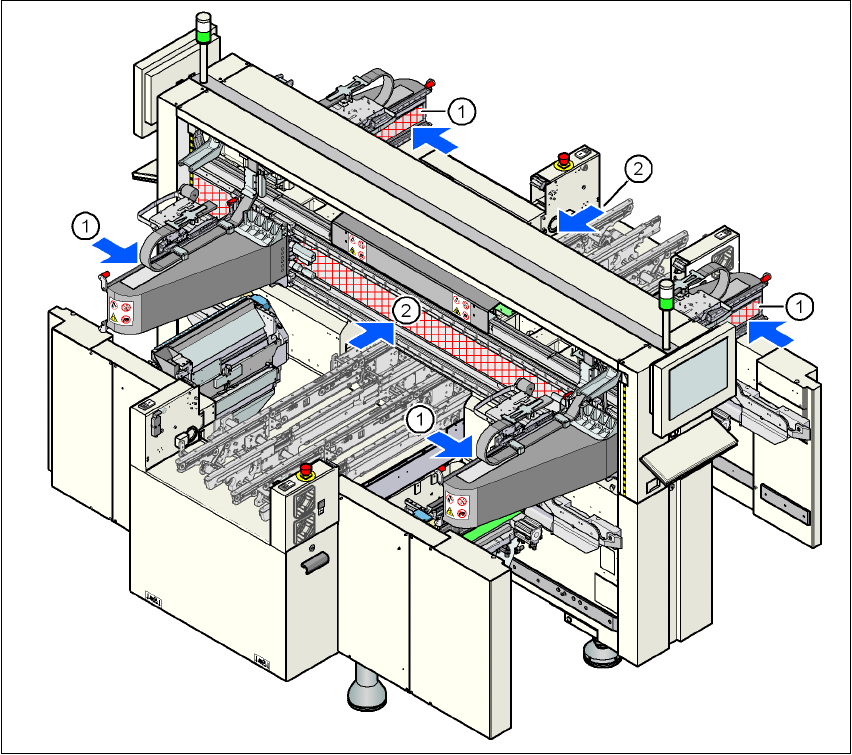

Joon. 2.1 - 1 Püsimagnetite asukohad lineaarmootorites
(1) X-lineaarmootorite püsimagnetid
(2) Y-lineaarmootorite püsimagnetid
2
2
Püsimagnetite juures töötamisel jälgige alltoodud juhiseid:
→ Aktiivsete implantaatidega (nt südamerütmuritega) või teiste ferromagnetiliste proteesidega
inimestel on eriti rangelt keelatud töötada või läheneda sellistele seadmetele. Olge lineaar-
mootorist alati ohutus kauguses.
→ Tugevate magnetiliste tõmbejõudude tõttu tuleb olla eriti ettevaatlik magnetradade või liikuva
primaarosa vahetus läheduses. Kunagi ärge nihutage terasest või rauast raskeid või laiu ese-
meid käsitsi magnetraja lähedusse. Magnetiline tõmbejõud pole nähtav, seetõttu on selle mõ-
ju magnetraja läheduses etteaimamatu. Magnetiline tõmbejõud võib tekkida ootamatult ning
jõuda mitme tuhande njuutonini magnetrajaga lähedaste mõõtmetega ferromagnetiliste ob-
jektide (valmistatud terasest või rauast) läheduses.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.1 Ohutustehnika Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
42
→ Magnetraja käsitsemisel kandke alati sobivat töö- ja kaitserõivastust (nt kindaid, kaitsesaa-
paid jne).
→ Magnetraja vahetamisel võivad montaažitöid teha ja muid ülesandeid täita ainult sobivalt koo-
litatud Siemensi insenerid.
→ Õnnetusjuhtumite korral kasutamiseks hoidke alati käepärast kaht kõva mittemagnetilisest
materjalist (nt alumiiniumist) valmistatud profiili (umbes 10° kuni 15°) ja mittemagnetilisest
materjalist vasarat (ligikaudu 2 kuni 3 kg). Neid tööriistu vajatakse õnnetuse korral magnet-
raja külge jäänud objektide lahtilöömiseks ning nende vahele jäänud kehaosade (sõrmed, kä-
si, jalg) vabastamiseks. Kunagi ärge asetage raudsüdamikuga mootorit otse magnetrajale.
→ Võimsad magnetväljad võivad kahjustada ja purustada elektroonikaseadmeid ja mõõteriistu.
Ärge asetage magnetosadega seadmeid arvutite, monitoride või magnetiliste andmekandjate
(kõvakettad, krediitkaardid, audio- või videolindid) lähedusse.
→ Hoidke magnetradade omavahelist kaugust ja kaugust magnetraja ja muude magnetiliste
pindade vahel vähemalt 45 cm.
