Kasutusjuhend SIPLA CE X-Seeria 2 Tööohutus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 2.9 Masina energeet ilised olekud pärast pealüliti väljalülitamist 95 Järgmi ses tabelis on toodud moodulit e pinged, k…

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.9 Masina energeetilised olekud pärast pealüliti väljalülitamist Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

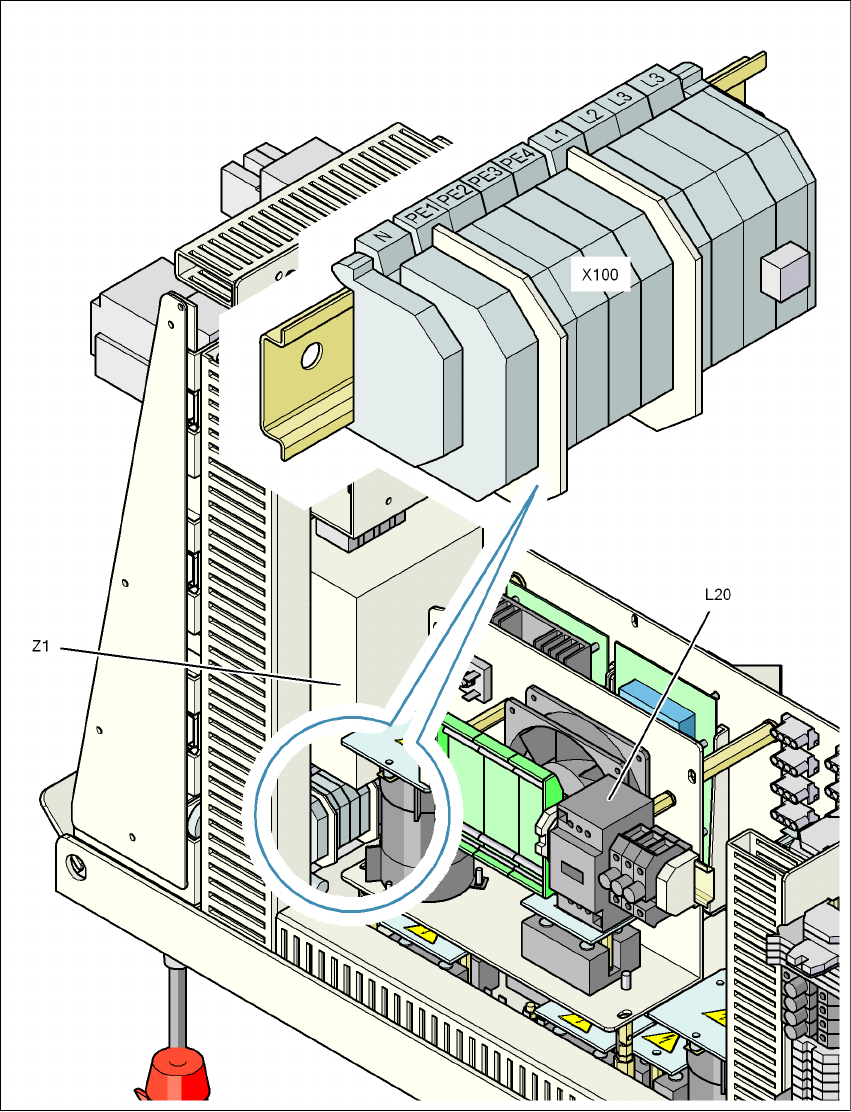

Joon. 2.9 - 3 Toiteplokk, tagantvaade

X100 Toitekaabli kinnituspaneel

L20 Tühjakslaadimisreaktor F21, F22 ja F23

Z1 Liinifilter

Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.9 Masina energeetilised olekud pärast pealüliti väljalülitamist

Järgmises tabelis on toodud moodulite pinged, kui masin on pealülitist välja lülitatud, kuid omab

võrguga endiselt ühendust.

2.9.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud

Masinal puudub pinge, v.a väike jääkpinge toiteplokis

Moodul Pinge

Klemmipaneel X100

Liinifilter Z1

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Teeninduspesa X102

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Automaatne kaitselüliti F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Pealüliti Q1

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Pealüliti Q1

Klemmid T1, T2, T3

0 V~

Toiteplokk

(vt pos. 5 joon. 2.7 - 2

, lk 88)

Mõõtepesa X11

GND X12

Mõõtepesa X13_1

Mõõtepesa X13_4

GND X13_7

< 10 V-

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.10 Ladumissüsteemi lukustamine ja siltide kasutamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

2.9.3 Masina suruõhusüsteemi olukord pärast pealüliti väljalülitamist

Kui süsteem lülitatakse pealülitist välja (pos. 1, joon. 2.9 - 1, lk 91) või toimub elektrikatkestus, siis

sulgub suruõhuseadme elektriliselt juhitav peaventiil Y1 (pos. 1, joon. 2.8 - 1

, lk 90). Rõhk langeb

0 MPa-ni (0 baarini) 5 sekundi jooksul.

2.10 Ladumissüsteemi lukustamine ja siltide kasuta-

mine

2.10.1 Eesmärk ja kehtivus

Enne ükskõik millise hooldus- või teenindustöö alustamist tuleb masin lukustada ja varustada hoi-

tavate siltidega. Selle protseduuri õige läbiviimine elimineerib töötajate vigastamise ohu.

MÄRKUS Käesolevas jaotises esitatakse minimaalsed nõuded kohustuslike lukustamiste / sil-

tide väljapaneku kohta. Ettevõtte ohutustehnikaeeskirjades, ohutustehnikainseneri ja ettevõtte

juhtkonna poolt võidakse teha kohustuslikuks täiendavate kaitsevahendite kasutamine. 2

2.10.2 Kirjeldus

Kui osutub vajalikuks elektri väljalülitamine, reguleerimine või kondensaatorite tühjendamine, tu-

leb järgida alltoodud protseduuri.

→ Informeerige asjassepuutuvaid töötajaid.

→ Lülitage seade välja. Kasutage tavalist seiskamisprotseduuri:

– vajutage seiskamisnuppu;

– lülitage juhtarvuti välja;

– lülitage masin pealülitist välja.

→ Isoleerige masin energiaallikatest:

– lülitage suruõhuseade välja;

– lülitage toiteplokk välja;

→ Lukustage masin:

– paigaldage kõikjale lukud, kus on lukkude kasutamine võimalik (nt mootori kontaktor jne).
