Kasutusjuhend SIPLA CE X-Seeria 2 Tööohutus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 2.9 Masina energeet ilised olekud pärast pealüliti väljalülitamist 91 2.9 Masina energeetilised olek ud pärast pealülit…
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.8 Suruõhuga varustamise lõpetamine ja rõhu vabastamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
90

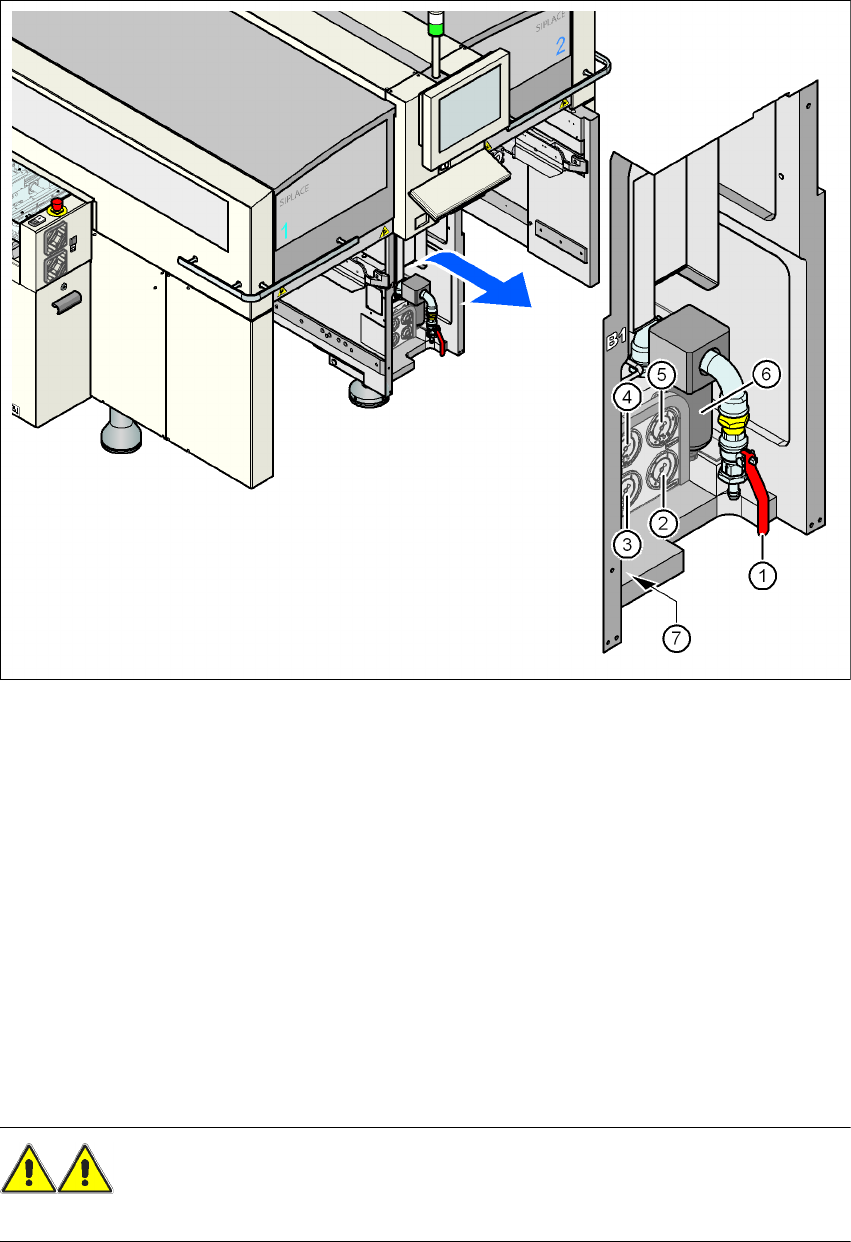

Joon. 2.8 - 1 Suruõhuseade masinal
(1) Sulgeventiil
(2) Manomeeter komponentide varustussüsteemi suruõhu rõhu mõõtmiseks
Soovitatav rõhk: 0,48 ± 0,025 MPa, 4,8 ± 0,25 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(3) Portaali jaoturi suruõhu manomeeter
Soovitatav rõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(4) Puistekomponentide karbiga sööturimoodulite suruõhu manomeeter
Soovitatav rõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(5) Sisendrõhu manomeeter
Soovitatav rõhk: 0,5 - 1,0 MPa, 5 - 10 baari (mõõteulatus: 0 - 1,0 MPa, 0 - 10 baari)
(6) Suruõhufilter
(7) Sisekuuskantpeaga kruvi suruõhuseadme kinnitamiseks
HOIATUS!
Kunagi ÄRGE võtke lahti rõhu all olevaid suruõhutorusid. Nii võite saada traumasid. 2
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.9 Masina energeetilised olekud pärast pealüliti väljalülitamist
91
2.9 Masina energeetilised olekud pärast pealüliti väl-
jalülitamist
2

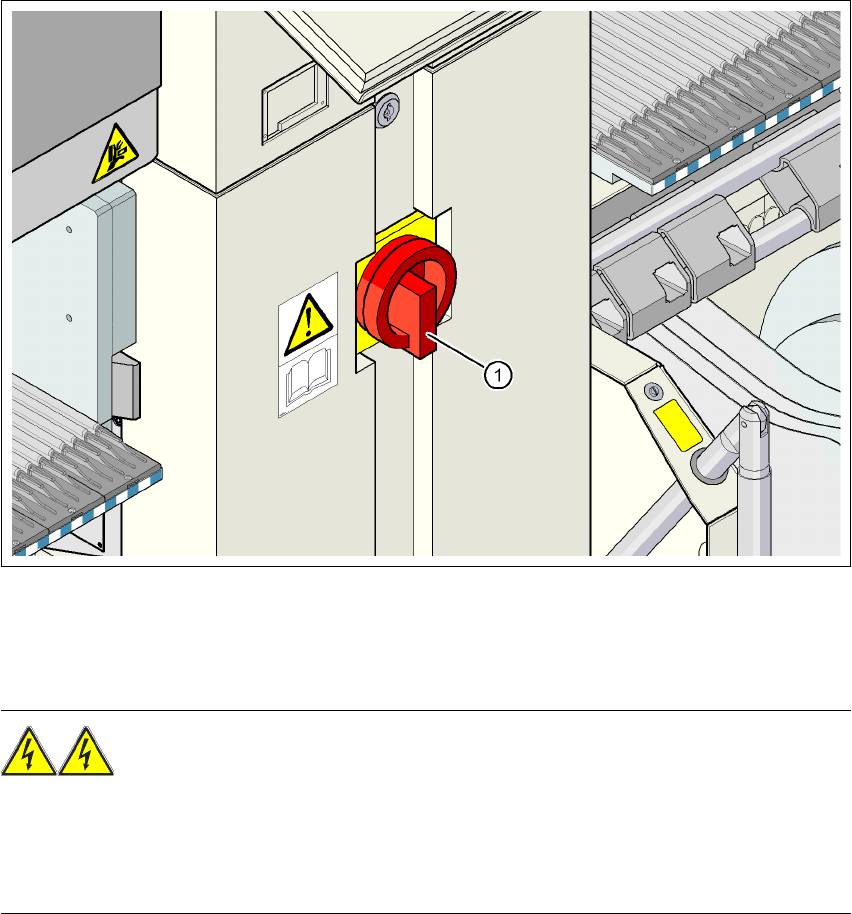

Joon. 2.9 - 1 Toiteploki asukoht masinal
2
HOIATUS!
Masinat toidetakse võrgupingega 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ või
3 x 415 V~ ± 5 %, 50/60 Hz. Seetõttu on mõned süsteemi osad eluohtlikult pingestatud - seda
isegi siis, kui pealüliti on välja lülitatud. Masina ebaõige käsitsemine võib lõppeda surma, raskete
vigastuste või seadmele oluliste kahjustuste tekitamisega. 2
→ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa).
→ Toiteallika kaitsekatet võib avada AINULT vastavalt kvalifitseeritud ja koolitatud personal.
(1) Pealüliti
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.9 Masina energeetilised olekud pärast pealüliti väljalülitamist Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
92
2.9.1 Pealülitist välja lülitatud masin jääb võrguga ühendatuks
HOIATUS!
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja lülita-
tud:
– Pealüliti Q1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3 (vt joon. 2.9 - 2
, lk 93)
– Teeninduspesa X102 (vt joon. 2.9 - 2
, lk 93)
– Teeninduspesa automaatne kaitselüliti F1(vt joon. 2.9 - 2
, lk 93)
– Liinifilter Z1(vt joon. 2.9 - 3
, lk 94)
– L20 tühjenemisreaktor koos kaitsmetega F21, F22 ja F23 (vt joon. 2.9 - 3
, lk 94)
– Klemmiplokk X100 toitekaabli ühendamiseks (vt joon. 2.9 - 3
, lk 94)
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud)
