2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Kaitseseadmed Tarkvaraversiooni SR .605.xx põhjal 07/ 2008 EE väljaanne 76 2 Joon. 2.6 - 4 Lülit it e ja nuppude paiknemine ladu mism asinal - vaade trükiplaatide sisend poo…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
75
2.6.2 Masina lülitid ja nupud
2.6.2.1 Lülitite ja nuppude paiknemine masinal
2

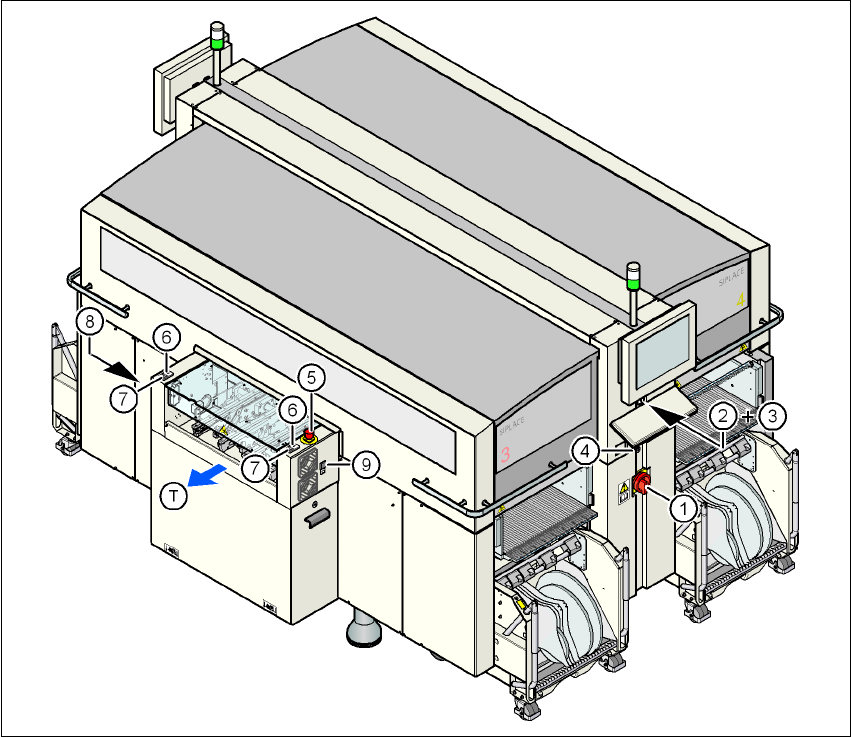

Joon. 2.6 - 3 Lülitite ja nuppude paiknemine ladumismasinal - vaade trükiplaatide väljundpoolelt
(1) Pealüliti
(2) Seiskamisnupu (must) asukoht operaatoripaneelil toiteploki poolsel küljel
(3) Käivitusnupu (valge) asukoht operaatoripaneelil toiteploki poolsel küljel
(4) Komponentide loenduri asukoht operaatoripaneelil toiteploki poolsel küljel
(5) AVARIISEISKAMISNUPP väljundpoolel
(6) Käivitusnupp (valge) väljundpoolel
(7) Seiskamisnupp (must) väljundpoolel
(8) Nupp (must) komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 2
(9) Nupp (must) komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 3
(T) Trükiplaatide liikumise suund
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
76
2

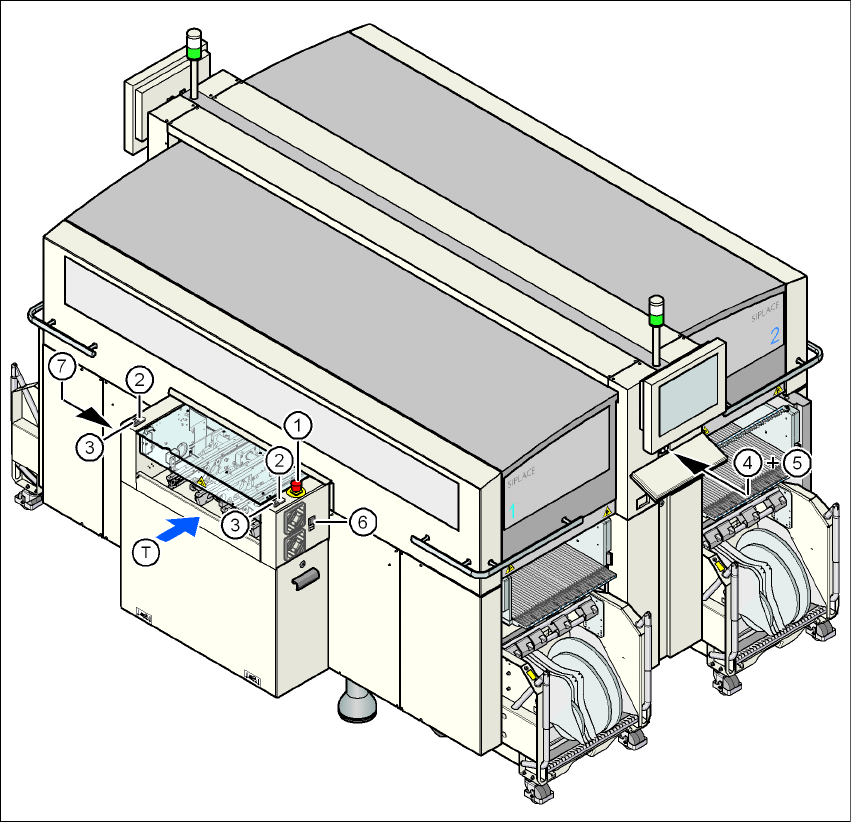

Joon. 2.6 - 4 Lülitite ja nuppude paiknemine ladumismasinal - vaade trükiplaatide sisendpoolelt
(1) AVARIISEISKAMISNUPP sisendpoolel
(2) Käivitusnupp (valge) sisendpoolel
(3) Seiskamisnupp (must) sisendpoolel
(4) Käivitusnupu (valge) asukoht operaatoripaneelil suruõhuseadme poolsel küljel
(5) Seiskamisnupu (must) asukoht operaatoripaneelil suruõhuseadme poolsel küljel
(6) Nupp (must) komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 1
(7) Nupp (must) komponentide käru paigaldamiseks ja eemaldamiseks tsoonis 4
(T) Trükiplaatide liikumise suund
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
77
2.6.2.2 Kaitselülitite paiknemine masinal
2

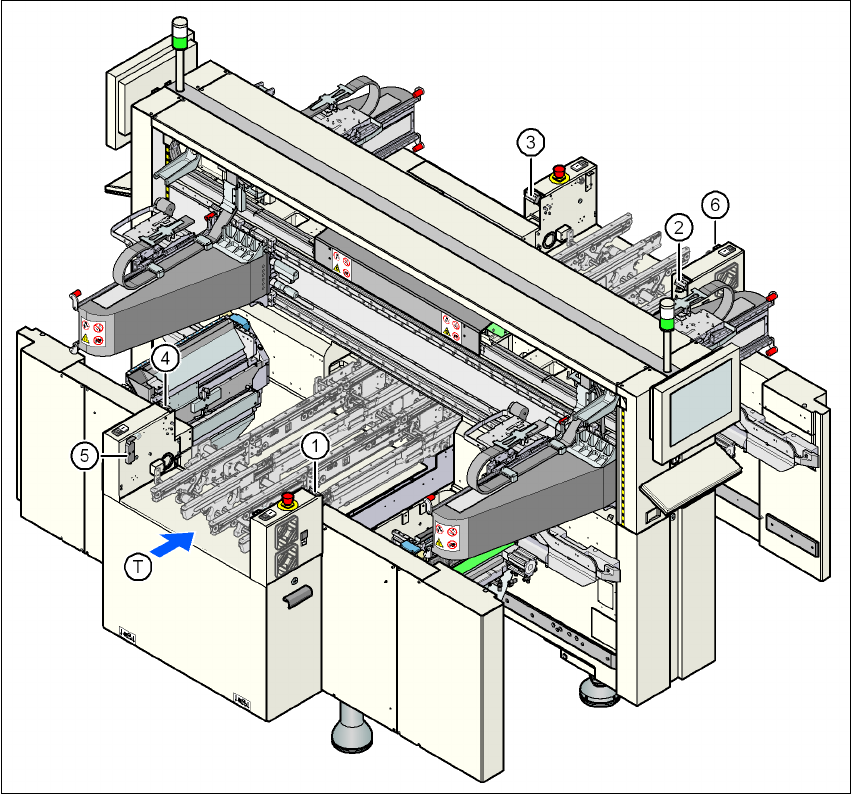

Joon. 2.6 - 5 Kaitselülitite paiknemine masinal
2
(1) Kaitsekatte lüliti, tsoon 1
(2) Kaitsekatte lüliti, tsoon 2
(3) Kaitsekatte lüliti, tsoon 3
(4) Kaitsekatte lüliti, tsoon 4
(5) Pööratava kaitsekaane kaitselüliti trükiplaatide konveieri sisendpoolel
(6) Pööratava kaitsekaane kaitselüliti trükiplaatide konveieri väljundpoolel
(T) Trükiplaatide liikumise suund
