Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine 257 4.3.4 T rükiplaatide konveie ri kõrguse eelseadmine → Lükake har ktõstu…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
256
4.3.3 Tööriistad ja seadmed
Masina kõrguse reguleerimiseks on vaja järgmisi tööriistu ja seadmeid:
– Harkvõti, suurus 36, tootenumber 00096286-01
Suurusega 36 reguleerimiskruvi M24x2x120 jaoks masina jalgade kõrguse reguleerimi-
seks 4
– Haakvõti 135 - 145 masina keskmise jala reguleerimiseks
Tootenumber 00376519-xx 4
– Ühe otsaga harkvõti, suurus 65, tootenumber 00353827-01
Suurusega 65 masina keskmise jala kuuskant-lukustusmutri M24 pööramiseks 4
– Sisekuuskantvõti, suurus 10, tootenumber 00373926-01
sisekuuskantpeaga kruvide M12x80 pööramiseks, et kinnitada distantsklotse masina
keskmisele jalale 4
– Sisekuuskantvõti, suurus 19, tootenumber 00373928-01
sisekuuskantpeaga kruvide M24x90 pööramiseks, et ajutiselt kinnitada neli masina välise
jala klambrit 4
– Momentmõõtevõti kuusnurkse otsakuga, suurus 19, pingutuse jõumoment 130 Nm
masina väliste jalgade püsivaks kinnitamiseks
– Harktõstuk
Hargi pikkus: min. 1800 mm 4
Kandevõime: min. 6000 kg 4
Hargi vaheline laius: vt joon. 4.3 - 1
, lk 257 4
– Vesilood: täpsus 0,02 mm/m
– Õhkpadjal töötav nihutusvahend:SIPLACE HSxx, tootenumber 00119002-xx
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
257
4.3.4 Trükiplaatide konveieri kõrguse eelseadmine
→ Lükake harktõstuki hark masina alla, nagu on näidatud joon. 4.3 - 1.
4

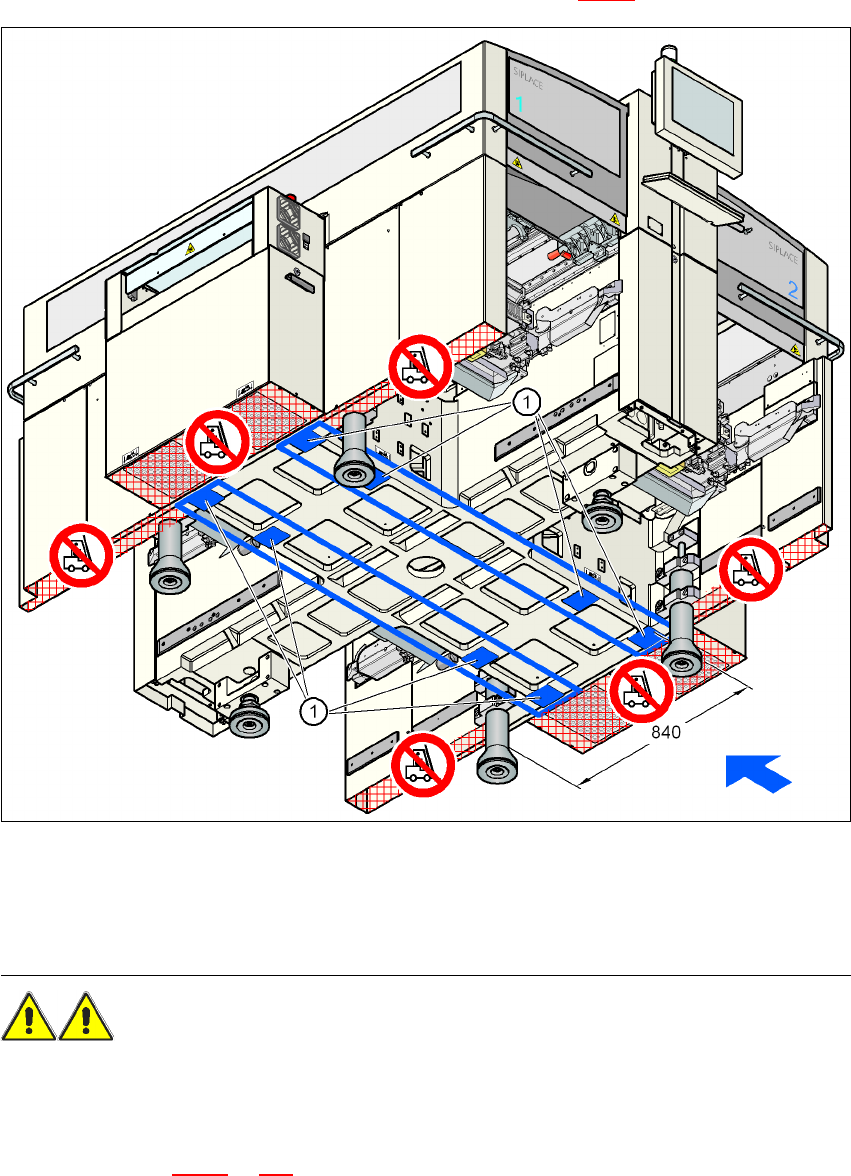

Joon. 4.3 - 1 Toetuspinnad - hark on paralleelselt trükiplaatide liikumise suunaga
(1) Harktõstuki hargi toetuspinnad
HOIATUS! 4
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake enne masina tõstmist tä-
helepanu järgmistele punktidele:
– Avage hargiharud just niipalju, et need mahuksid masina kahe jala vahele (tõstepinnad on
näidatud joon. 4.3 - 1
, lk 257). Masina jalgade vaheline kaugus on 776 mm. Kunagi ÄRGE
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
258
kasutage suuremat vahekaugust, sest siis osutub võimalikuks masina tõstmine raami ühelt
küljelt, mis võib põhjustada raami deformeerumist.
→ Masina tõstmisel kontrollige, et mõlemad hargiharud oleksid ühtlaselt koormatud. Masina kin-
del toetumine hargiharudele väldib tõstmisel masina külgsuunalist kaldumist. See väldib ka
ühepoolse koormuse tekkimist masina jalgadele, mis võib deformeerida viimaste kinnitusi
raamiga. Soovitame lasta teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kal-
duks harktõstukiga tõstmisel ühele küljele.
→ Tõstke masin harktõstukiga ligikaudu 35 cm kõrgusele. Nii väldite oma jalgade vigastamist
masina jalgade juhuslikul madalamale keeramisel.
Masin toetub 6 jalale.
– 4 välimist masina jalga (pos. 1, joon. 4.3 - 3
, lk 259)
Välimistel masina jalgadel on kaks versiooni: 4
– välimine masina jalg trükiplaatide konveieri kõrguse 830 mm jaoks, pikkus 369 mm,
tootenumber 03041008-01 (pos. 1, joon. 4.3 - 2
);
– välimine masina jalg trükiplaatide konveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, tootenumber 03000890-02 (pos. 2, joon. 4.3 - 2
).
– 2 keskmist masina jalga (pos. 2, joon. 4.3 - 3
, lk 259) koos 2 distantsklotsiga (pos. 3 ja pos.
4, joon. 4.3 - 3
, lk 259) kõrguse reguleerimiseks (vajadusel).
4
Joon. 4.3 - 2 Välimised masina jalad - kaks versiooni (mõõdud mm-des)
