3.10.8.10 56 mm S lintsööturmoodul
3

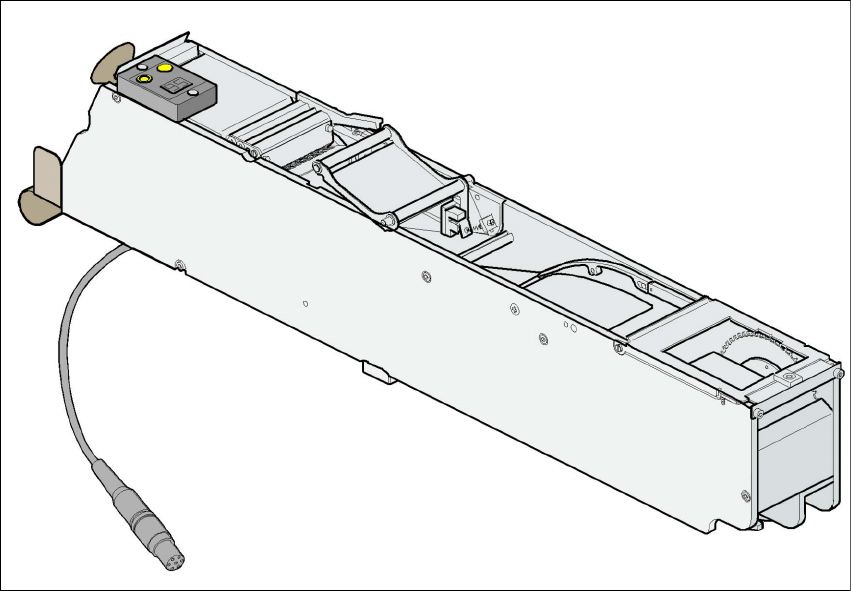

Joon. 3.10 - 10 56 mm S lintsööturmoodul
3
Tootenumber 00141095-xx 3
Laius 66,6 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturi poolt täidetavate kohtade arv 2,5 3
Max. sööturimoodulite arv 4 x 6 3
Komponentide varu 7" pooli korral ligikaudu 2.000 3
Konveieri samm 4 mm kuni 68 mm inkremendiga 4 mm 3
Lindimaterjal mullilint 3
Max. komponendi kõrgus 14 mm 3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
201
3.10.8.11 56 mm S DP lintsööturmoodul sügavatele taskutele
3

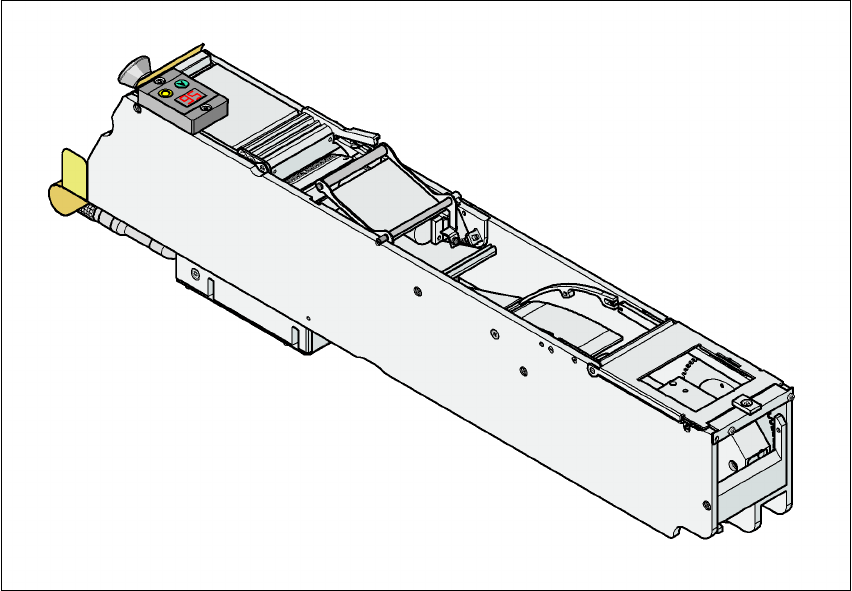

Joon. 3.10 - 11 56 mm S DP lintsööturmoodul sügavatele taskutele
3
Tootenumber 00141195-xx 3
Laius 66,6 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturi poolt täidetavate kohtade arv 2,5 3
Max. sööturimoodulite arv 4 x 6 3
Lindi kõrgus kuni 25 mm 3
Konveieri samm 4 mm kuni 68 mm inkremendiga 4 mm 3
Lindimaterjal mullilint 3
Max. komponendi kõrgus 24 mm 3
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
202
3.10.8.12 72 mm S lintsööturmoodul
3
Joon. 3.10 - 12 72 mm S lintsööturmoodul
3
Tootenumber 00141097-xx 3
Laius 82,6 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 3 3
Max. sööturimoodulite arv 4 x 5 3
Komponentide varu 7" pooli korral ligikaudu 2.000 3
Konveieri samm 4 mm kuni 80 mm inkremendiga 4 mm 3
Lindimaterjal mullilint 3
Max. komponendi kõrgus 14 mm 3
