00195731-0102_UM_X-Serie_SR605_EE.pdf - 第26页
1 Sissejuhatus Kasutusjuhend SIPLACE X-S eeria 1.1 Masina kirjeldus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 26 1.1.7 EÜ va st avus deklara t sioon Allpool kirjeldat ud toode /seade 1 T oode: Ladu mismasi…
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 1.1 Masina kirjeldus
25
1.1.6 Masina seerianumber
Masina seerianumber võib olla kahes kohas.
– Seerianumber ilma eelnevate nullideta, nt B-1, on stantsitud masina raami vasakule poolele,
suruõhuseadmega samale poolele (vt pos. 1, joon. 1.1 - 2
).
– Seerianumber koos eelnevate nullidega, nt B-001, on stantsitud masina andmeplaadile (vt
pos. 2, joon. 1.1 - 2
).
1

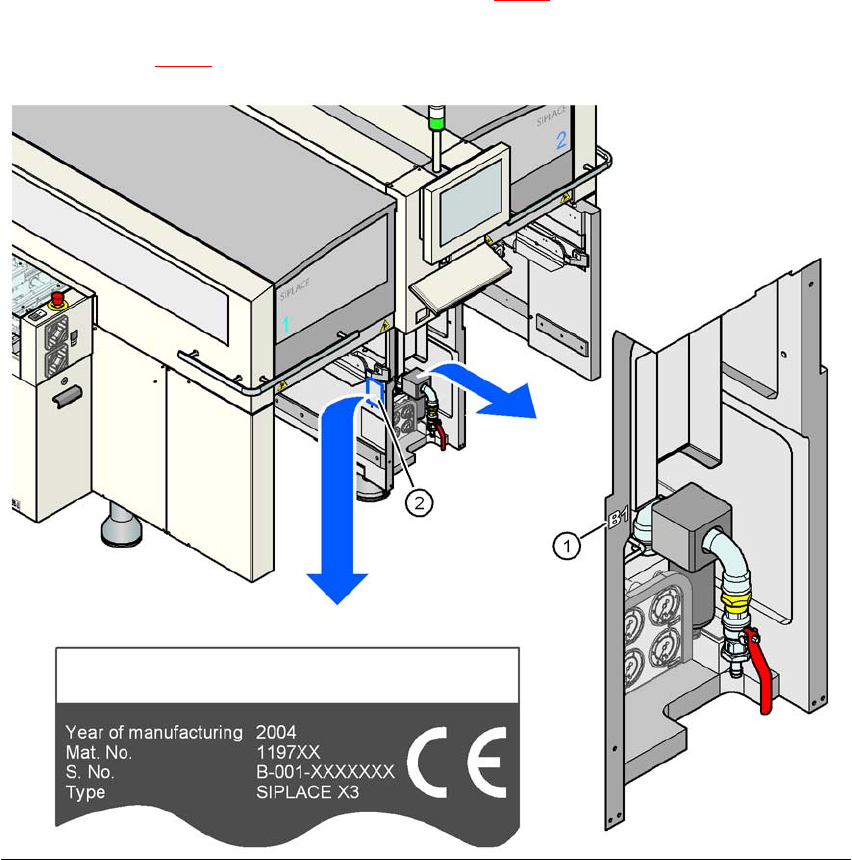

Joon. 1.1 - 2 Masina seerianumbri asukohad
1 Sissejuhatus Kasutusjuhend SIPLACE X-Seeria
1.1 Masina kirjeldus Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
26
1.1.7 EÜ vastavusdeklaratsioon
Allpool kirjeldatud toode/seade 1
Toode: Ladumismasin
Tüüp: SIPLACE X2 SIPLACE X3 SIPLACE X4
Tootenumber: 00119700 00119750 00119780 1
tootja:
ASM
Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
vastab EÜ Vastavusdeklaratsioonis loetletud eeskirjadele ja standarditele.
1.1.8 Ettenähtud kasutusviis
Toodet võib kasutada ainult kataloogides ja tehnilistes kirjeldustes ettenähtud eesmärgil, st SMD
komponentide lasumiseks, ning ainult selliste kolmanda poole seadmete ja komponentidega,
mida on soovitanud või lubanud ASM AS. Teiste seadmete või komponente kasutamine või
seadme kasutamine muuks otstarbeks on keelatud.
Kui toodet ei kasutata ettenähtud viisil, siis ei vastuta SIPLACE võimalike kahjude eest ning ei ga-
ranteeri komponentide õiget ja tõrgeteta töötamist.
Ettenähtud kasutusviis hõlmab ka kõigi kasutusjuhendis toodud juhiste järgimist.
Toote õige ja tõrgeteta töö tagamiseks tuleb seda transportida, säilitada, paigaldada ja monteerida
õigesti ning olla hoolikas kasutamisel ja hooldamisel.
1.1.9 Ettenähtud kasutusviisi mittejärgimine
Ettenähtud kasutusviisi mittejärgimine võib olla eluohtlik, põhjustada traumasid ja tekitada mate-
riaalset kahju. Seetõttu on ettenähtud kasutusviisist erinev kasutamine rangelt keelatud. Kui too-
det ei kasutata ettenähtud viisil, siis ei vastuta ASM AS võimalike kahjude eest ning ei
garanteeri komponentide õiget ja tõrgeteta töötamist.
Masina kasutamine ettenähtust erineval viisil hõlmab nt järgmisi juhte:
– ladumismasina kasutamine deaktiveeritud või eemaldatud kaitseseadistega;
– masina kasutamine tehnilistele tingimustele mittevastavate komponentide ladumiseks;
– heakskiitu mitteomavate komponentide sööturimoodulite kasutamine;
– heakskiitu mitteomavate tarvikute ja lisamoodulite kasutamine;
– ladumismasina kasutamine kvalifitseerimata personali poolt;
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 1.1 Masina kirjeldus
27
– ladumismasina kasutamine ilma kaitsetõkketa (tühja sööturimoodulita), kui kõikidesse tsoo-
nidesse pole paigutatud sööturimooduleid;
– masinate ja paigaldatud lisaseadmete juurde minevate ühenduskaablite ebaselge paikne;
– kaks või enam inimest seisab üheaegselt komponentide käru asukohas selle paigaldamisel.
1.1.10 Müra
1
1
1
1.1.11 Olulised märkused materjalide ja komponentide keskkonnasäästliku
utiliseerimise kohta
SIPLACE süsteemid on valmistatud ainult sellistest materjalidest ja komponentidest, mida saab
kergesti eraldada ja utiliseerida keskkonnasäästlikul viisil.
MÄRKUS 1
Süsteemi omanik on ainuvastutav masinate, tööks kasutatavate materjalide, kuluvahendite ning
kuluvate osade keskkonnasäästlikul viisil utiliseerimise eest.
→ Järgige riiklikult kehtestatud jäätmekäitluse ja loodushoiu eeskirju.
1.1.12 Elektromagnetiline ühilduvus (EMC)
SIPLACE ladumismasinad on ette nähtud professionaalseks kasutamiseks tööstusettevõtetes.
Muudes keskkondades pole võimalik garanteerida elektromagnetilise ühilduvuse normide täitmist
kiiratava elektromagnetilise energia suhtes.
1.1.13 Märkus SIPLACE originaal-lisaseadmete kohta
→ Kasutage ainult Siemens'i originaal-varuosi ja heakskiidetud tarvikuid. Teiste osade/tarvikute
kasutamine võib mõjutada masina ohutust ning muuta kehtetuks tootja vastutuse põhjuslike
kahjude eest.
Max. tekitatav müra 75 dB(A)
