6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
408
6.2.3 Paigaldatud komponentide käruga dokkimisjaama mõõdud
6

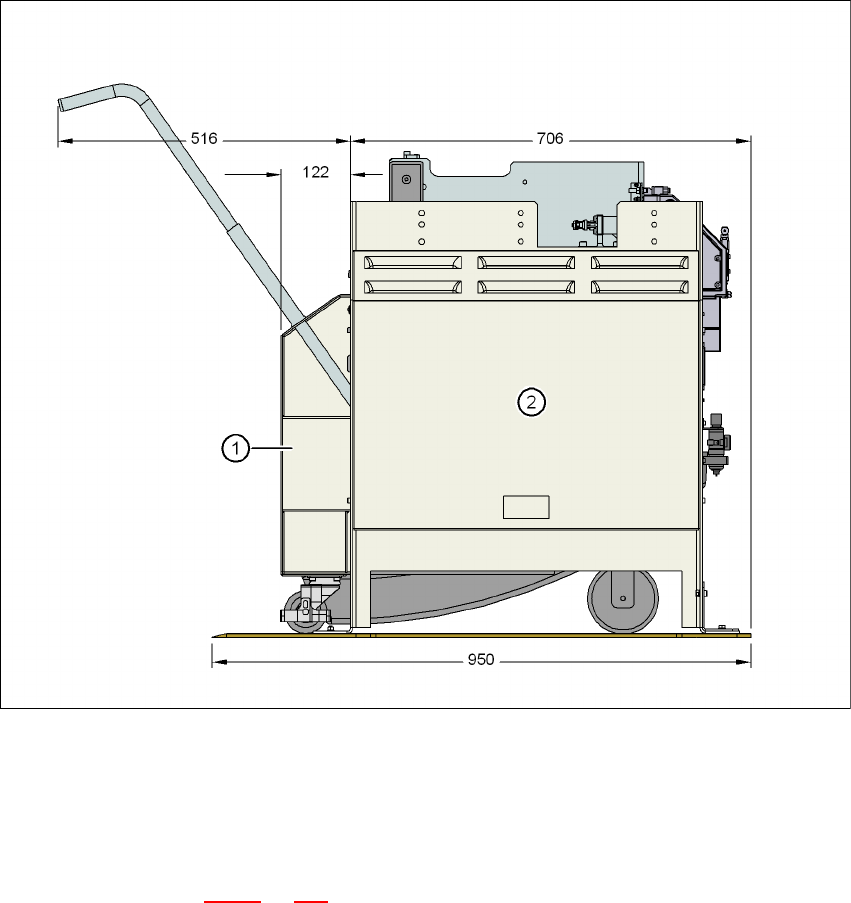

Joon. 6.2 - 3 Paigaldatud komponentide käruga dokkimisjaam (mõõdud millimeetrites)
(1) Komponentide käru
(2) Dokkimisjaam
Selgitused joonisele, 6.2 - 4
, lk 409.
(1) Elektritoite signaallamp
(2) Nupp sööturimoodulite lukustamiseks ja vabastamiseks komponentide kärul
(3) Horisontaalne pingutaja komponentide laua hoova fikseerimiseks "suletud" asendisse
(4) Silt, mis näitab lülitite S1 ja S2 asendeid CAN-siini adresseerimisel
(5) Lülitid S1 ja S2 CAN-siini adresseerimiseks
(6) Toitelüliti
(7) Pööratav nupp töörõhu seadmiseks
(8) Manomeeter töörõhu näitamiseks
Kasutusjuhend SIPLACE X-Seeria 6 Jaama laiendamine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule
409
6.2.4 Juhtseadmed ja näidikud
6
Joon. 6.2 - 4 Dokkimisjaam: juhtseadmed ja näidikud
6 Jaama laiendamine Kasutusjuhend SIPLACE X-Seeria
6.2 Dokkimisjaam SIPLACE X-seeria komponentide kärule Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
410
6.2.5 Dokkimisjaama kohandamine trükiplaatide konveieri kõrgusega
Komponentide käru dokkimisjaama kõrguse võib reguleerida mõne lihtsa toiminguga vastavalt
trükiplaatide konveieri kõrgustele 830 mm, 900 mm, 930 mm ja 950 mm.
6
Joon. 6.2 - 5 Komponentide käru dokkimisseadme kõrguse kohandamine trükiplaatide konveieri kõrgustega
(1) Trükiplaatide konveieri kõrgust määravad avad
(2) Kuuskantmutter M8 ja seib, 2 x
(3) Kuuskantmutter M8 ja seib, 2 x
(4) Kuuskantmutter M8 ja seib, 2 x
(5) Pilu kõrguse reguleerimiseks
(6) Sisekuuskantpeaga kruvi M8x40, 6x
(7) Sisekuuskantpeaga kruvi M5x12, 4x
(8) Juhik
(9) Sisekuuskantpeaga kruvi M8x18, 2x
(10) Külgsektsioon, komponentide käru dokkimisseade
(11) Dokkimisjaama paneelid
(12) Sööturimooduli juhtseade (FCU)
