2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
82
2.6.4 AVARIISEISKAMISAHELAD ja signaaliahel
2.6.4.1 AVARIISEISKAMISAHELATE tööpõhimõte
AVARIISEISKAMISAHELAGA on jadamisi ühendatud järgmised kontaktid:
– tavaliselt avatud (NO) kontaktid nelja kaitsekatte lüliti jaoks;
– tavaliselt avatud (NO) kontaktid trükiplaatide konveieri pööratava kattekaane kahe kaitselüliti
jaoks;
– tavaliselt avatud (NO) kontaktid kahe AVARIISEISKAMISNUPU jaoks;
– tavaliselt avatud (NO) kontaktid sööturimooduli pööratavate katete (lisaseadmetena) jaoks;
– tavaliselt avatud (NO) kontaktid nelja komponentide käru jaoks;
– kaitsekontaktori komplekti PCC K6 kanalid.
AVARIISEISKAMISAHELA 2 abil edastatakse CAN siini signaal signaalahelalt (vt jaotis 2.6.4.2
, lk
83
) kaitsekontaktori komplekti PCC K6 kanalile 2). Kui AVARIISEISKAMISAHEL on suletud ja sig-
naaliahel ei anna rikke oleku signaali, siis süttivad kanalite 1 ja 2 kaks rohelist valgusdioodi lisaks
kaitsekontaktori komplekti võrgutoite olemasolu näitavale rohelisele valgusdioodile.
2

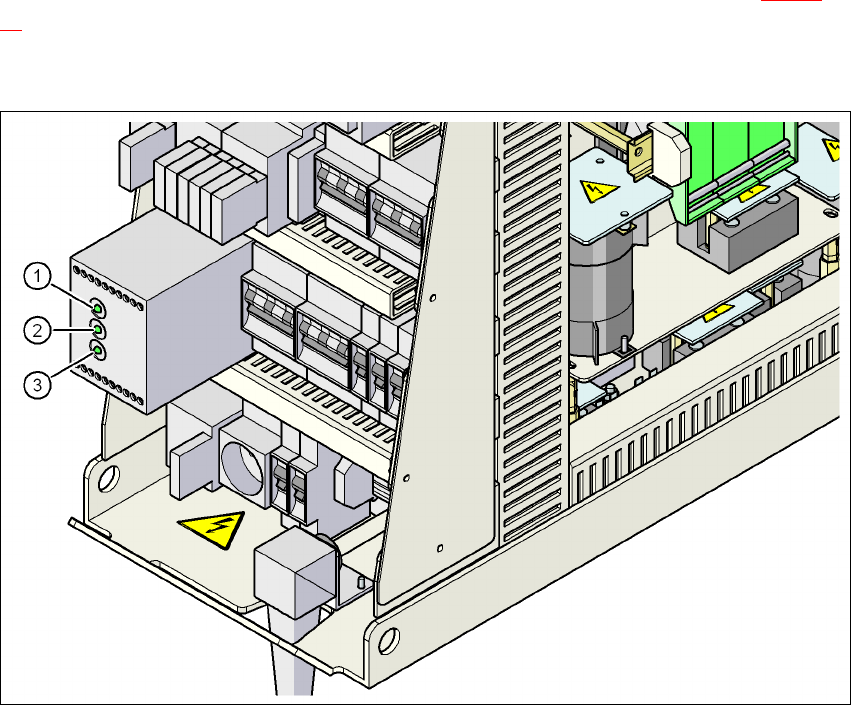

Joon. 2.6 - 7 Signaali valgusdiood kaitsekontaktorite komplektil
(1) Toide
(2) Kanal 1 / Kanal 2
(3) Kanal 2 / Channel 2
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
83
2.6.4.2 Signaaliahela tööpõhimõte
Kaitsekatete, trükiplaatide konveieri pööratavate katete, komponentide käru ja AVARIISEISKA-
MISNUPPUDE kaitselülitite signaalkontakte kontrollitakse individuaalselt. Kui masin on ooterežii-
mis, siis on kõik signaalkontaktid suletud. Kui näiteks tõstetakse kaitsekate üles, siis avanevad
sellele vastavad signaalkontaktid. See oleku muutus edastatakse CAN-siini kaudu juhtarvutile,
mille tulemusena kuvatakse kasutajaliidesel veasõnum.
2.6.4.3 AVARIISEISKAMISAHELATE funktsioonide kirjeldus
Masina käivitamiseks ja töötamiseks peavad olema täidetud järgmised tingimused:
– Kõik neli sööturite käru peavad olema kinnitatud ja ühendatud.
– Kõik kaitsekatted peavad olema suletud.
– Mõlemad trükiplaatide konveieri pööratavad kattekaaned pevad olema suletud.
– Kõik AVARII-SEISKAMISNUPUD peavad olema vabastatud.
– Mõlemad sööturimoodulite pööratavad kattekaaned (lisaseadmed) pevad olema suletud.
– Süsteemis peab olema minimaalne töörõhk.
– Tarkvara võimaldamist lubav signaal "software enable" peab olema aktiivne. See tagab ohu-
tusahela suletuse.
– Toiteplokk peab saatma 24 V signaali käivitusnuppudele ja kaitsekontaktorite komplektile.
– Kui nüüd vajutada üht käivitusnuppu, siis lülitub kaitsekontaktorite komplekt PCC K6 ning ak-
tiveeritakse järgmised pinged:
– 250 V- toitepinge portaali telgede servovõimenditele;
– 145 V- toitepinge tähe telgedele;
– teljesõlm saab servovõimendilt servomootori tööd lubava "Servo Enable" signaali;
– sööturite kärudele antakse tööpinge 34 V-;
– kasutatud lindi lõikuritele antakse tööpinge 24 V-;
– trükiplaatide konveier saab lubava signaali trükiplaadi kinnitamiseks, trükiplaadi seiskaja
ja tõstelaua juhtimiseks.
Masin on kasutamiseks valmis.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
84
2
Joon. 2.6 - 8 AVARIISEISKAMISAHELAD
Käivitusnupp on alla vajutatud
Ei
Ei
Jah
Ei
Ei
Jah
Jah
Ei
Jah
2
Aktiivne
PCC
a
Ei
Pinge
Y-telg 0 V
X -telg 0 V
Tähe telg 0 V
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Jah
Tõstelaud Ei
Trükiplaadi kinnitus Ei
Laiuse reguleerimine Ei
Laser-valgustõke Ei
Kasutatud lindi lõikur Ei
CO käru dokkimisseade Jah
2
Aktiivne
PCC
a
Ei
Pinge
Y-telg 0 V
X -telg 0 V
Tähe telg 0 V
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Ei
Tõstelaud Ei
Trükiplaadi kinnitus Ei
Laiuse reguleerimine Ei
Laser-valgustõke Ei
Kasutatud lindi lõikur Ei
CO käru dokkimisseade Jah
a) PCC kaitselülituse komplekt K6
Jah
Suruõhk on
vähemalt 0,5 MPa
(5,0 baari)?
AVARIISEISKAMISNUPP
on alla vajutatud?
Kaitsekate on avatud?
Komponentide käru
AVARIISEISKAMISNUPP
on vabastatud?
Kasutajaliideselt
on aktiveeritud
valgustõke?
2
Aktiivne
PCC
a
Jah
Pinge
Y-telg 250 V-
X-telg 250 V-
Tähe telg 145 V-
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Jah
Tõstelaud Jah
Trükiplaadi kinnitus Jah
Laiuse reguleerimine Jah
Laser-valgustõke Jah
Kasutatud lindi lõikur Jah
CO käru dokkimisseade Jah
