2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
84
2
Joon. 2.6 - 8 AVARIISEISKAMISAHELAD
Käivitusnupp on alla vajutatud
Ei
Ei
Jah
Ei
Ei
Jah
Jah
Ei
Jah
2
Aktiivne
PCC
a
Ei
Pinge
Y-telg 0 V
X -telg 0 V
Tähe telg 0 V
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Jah
Tõstelaud Ei
Trükiplaadi kinnitus Ei
Laiuse reguleerimine Ei
Laser-valgustõke Ei
Kasutatud lindi lõikur Ei
CO käru dokkimisseade Jah
2
Aktiivne
PCC
a
Ei
Pinge
Y-telg 0 V
X -telg 0 V
Tähe telg 0 V
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Ei
Tõstelaud Ei
Trükiplaadi kinnitus Ei
Laiuse reguleerimine Ei
Laser-valgustõke Ei
Kasutatud lindi lõikur Ei
CO käru dokkimisseade Jah
a) PCC kaitselülituse komplekt K6
Jah
Suruõhk on
vähemalt 0,5 MPa
(5,0 baari)?
AVARIISEISKAMISNUPP
on alla vajutatud?
Kaitsekate on avatud?
Komponentide käru
AVARIISEISKAMISNUPP
on vabastatud?
Kasutajaliideselt
on aktiveeritud
valgustõke?
2
Aktiivne
PCC
a
Jah
Pinge
Y-telg 250 V-
X-telg 250 V-
Tähe telg 145 V-
DP-telg 40 V-
Z-telg 40 V-
Aktiivne
Trükiplaatide konveier Jah
Tõstelaud Jah
Trükiplaadi kinnitus Jah
Laiuse reguleerimine Jah
Laser-valgustõke Jah
Kasutatud lindi lõikur Jah
CO käru dokkimisseade Jah
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
85
2.6.5 Kätekaitse
2.6.5.1 Kätekaitse komponentide käru asukohas, SIPLACE X-seeria
HOIATUS! 2
SIPLACE X-seeria komponentide kärude kasutamine on ohutu, kui kõik vabad tsoonid peale ühe
on suletud sööturimoodulitega või kätekaitsetega ("dummy feeder" moodulitega). Waffle-Pack
hoidja kasutamisel tuleb ülejäänud vabad tsoonid peale ühe kaitsta kätekaitsetega. Teiste sõna-
dega, kahe kõrvutise sööturimooduli vahel või sööturimooduli ja Waffle-Pack-Tray hoidja vahel ei
tohi olla enam kui üks vaba tsoon.

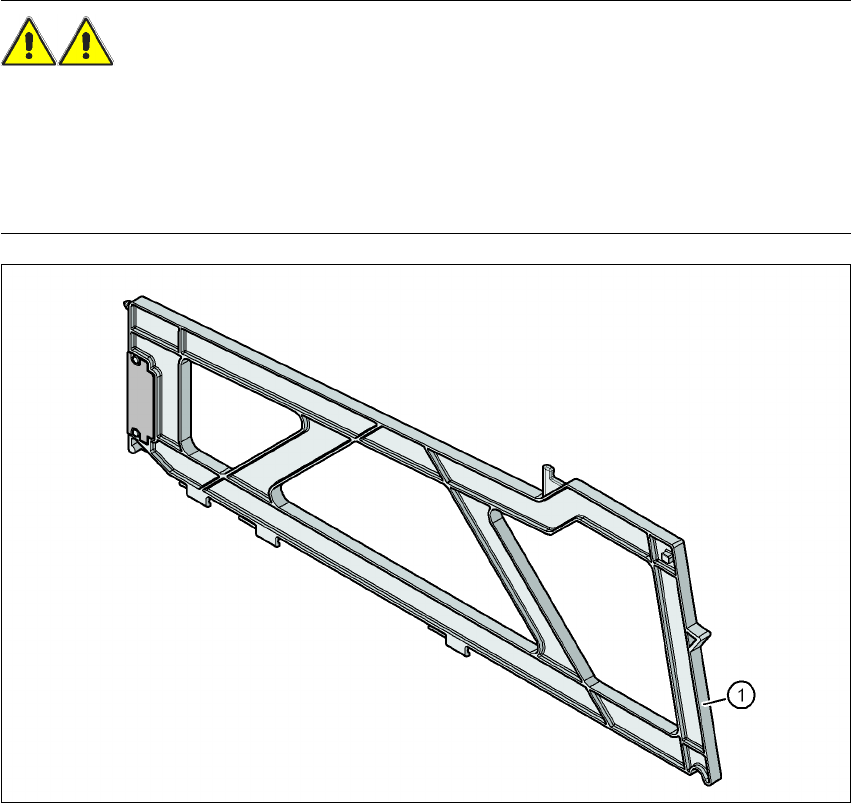

Joon. 2.6 - 9 Kätekaitse komponentide käru asukohas, SIPLACE X-seeria
2
(1) "Dummy feeder", SIPLACE X, tootenumber 00141226-xx
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
86
2.6.5.2 Kätekaitse komponentide käru asukohas, SIPLACE HF
HOIATUS! 2
Töökindluse tagamiseks peavad kõik tsoonid olema varustatud sööturimoodulitega. Kui sööturi-
mooduleid on ebapiisavalt, siis tuleb vabadesse kohtadesse paigutada kätekaitsed ("dummy fee-
der" moodulid). Waffle-Pack hoidja kasutamisel tuleb ülejäänud kohad kaitsta kätekaitsetega.

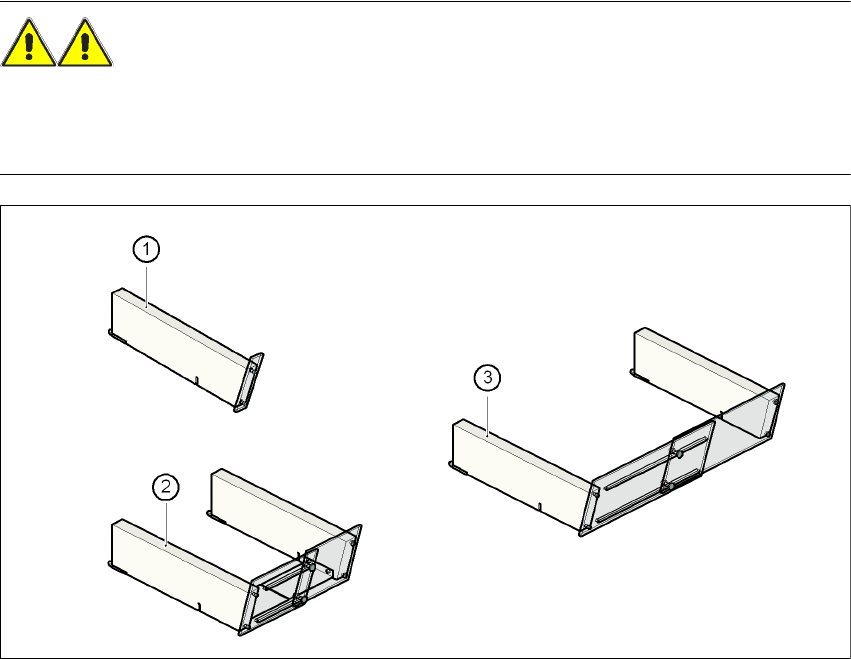

Joon. 2.6 - 10 Kätekaitse komponentide kärude jaoks
2
(1) Kätekaitse tsooni 1 jaoks tootenumber 00116961-01
(2) Kätekaitse tsoonide 6 kuni 10 jaoks tootenumber 00116962-01
(3) Kätekaitse tsoonide 11 kuni 20 jaoks tootenumber 00116963-01
