Kasutusjuhend SIPLA CE X-Seeria 2 Tööohutus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 2. 8 Suruõh uga varustamise lõpetamine ja rõhu vabastamine 89 2.7.2 Tööpinged ja tühjakslaadimisaja d pärast pealüliti …
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.7 Jääkpinged ja masina tühjakslaadimisajad Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
88

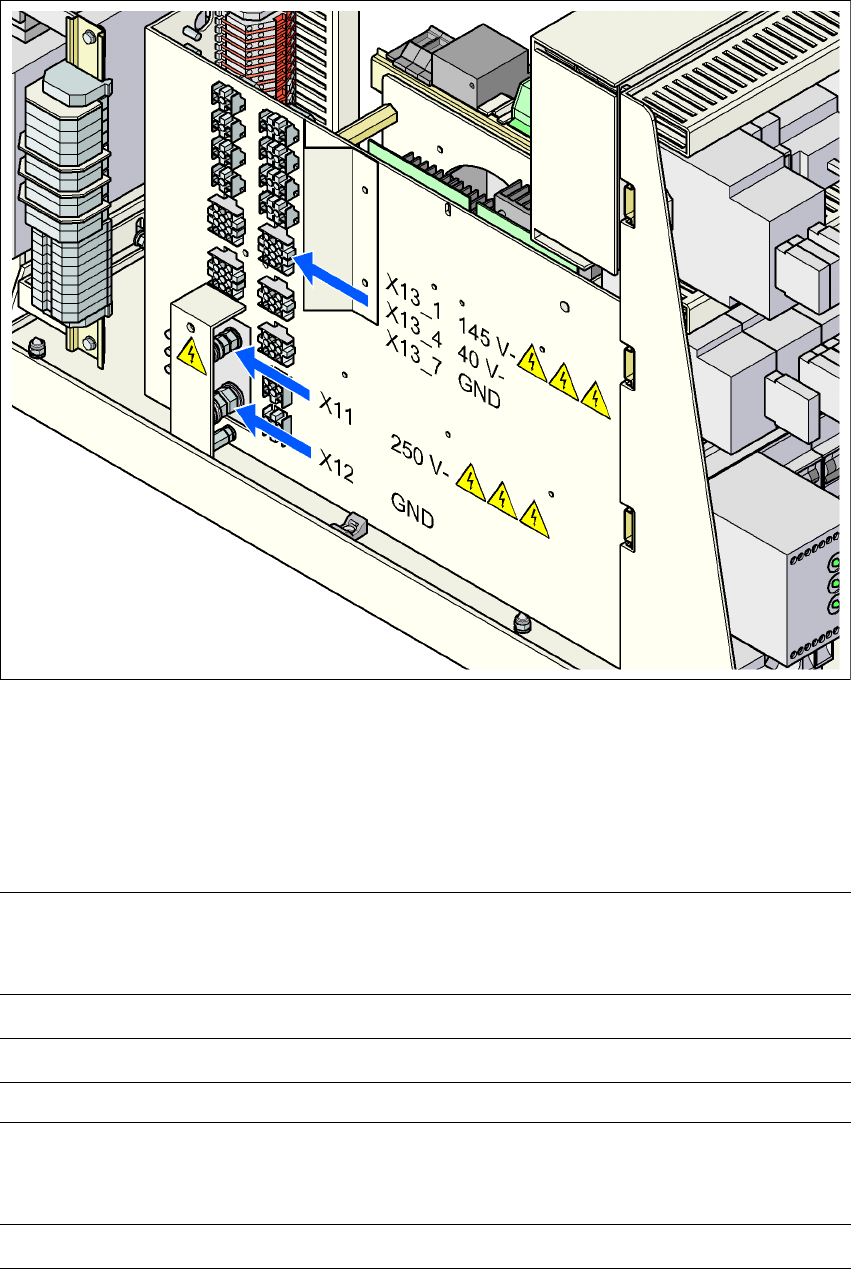

Joon. 2.7 - 2 Toiteploki mõõtepunktid
2
2.7.1 Tööpinged, jääkpinged ja tühjakslaadimisajad pärast
AVARIISEISKAMISNUPU vajutamist
2
2
Tihvtid X11 ja X13_1
mõõdetuna X15 (GND - maa)
suhtes
Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISN
UPU vajutamist
Tühjakslaadimi
sajad
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Tihvt X13_4
mõõdetuna X3_7 (-) suhtes
Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISN
UPU vajutamist
Tühjakslaadimi
sajad
X13_4 + 40 V- + 40 V- -
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.8 Suruõhuga varustamise lõpetamine ja rõhu vabastamine
89
2.7.2 Tööpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist
2
ETTEVAATUST! 2
Andmete kaotsimineku vältimiseks peavad enne masina väljalülitamist olema täidetud järgmised
kriteeriumid (v.a avariijuhtudel):
– masin on lõpetanud masina, häälestuse ja paneeli andmete ülekandmise;
– masin on lõpetanud töö trükiplaadiga;
– masin on lõpetanud käivitusliikumised.
2.8 Suruõhuga varustamise lõpetamine ja rõhu vabas-
tamine
Masina suruõhu töörõhk on seatud väärtusele 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Suruõhuseadme
asukoht on näidatud pos. 1 joon. 2.8 - 1
, lk 90. Masina suruõhutoite võib katkestada sulgeklapi
abil (pos. 2 joon. 2.8 - 1
, lk 90).
→ Avage katte lukk masina võtmega.
→ Tõstke kate üles (vt joon. 2.8 - 1
, lk 90).
→ Pöörake sulgeventiili hoob (pos. 1, joon. 2.8 - 1
, lk 90) vertikaalasendist horisontaalsesse.
→ Jälgige töörõhu manomeetrit (pos. 5, joon. 2.8 - 1
, lk 90). Masina väljalülitamisel langeb rõhk
0 MPa-ni (0 bar) 1 minuti jooksul.
ETTEVAATUST!
Sisselülitatud masina korral ärge katkestage suruõhutoidet sulgeventiili abil enam kui 30 minu-
tiks. Kui osutub vajalikuks suruõhusüsteemi väljalülitamine pikemaks ajaks ennetava hoolduse
või remondi läbiviimiseks, siis peate masina pealülitist välja lülitama ja elektritoite lahti ühenda-
ma.
Tihvtid X11, X13_1 ja X13_4
mõõdetuna X12 (GND - maa)
suhtes
Jääkpinged pärast pealüliti
väljalülitamist
Tühjakslaadimisaja
d
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.8 Suruõhuga varustamise lõpetamine ja rõhu vabastamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
90
Joon. 2.8 - 1 Suruõhuseade masinal
(1) Sulgeventiil
(2) Manomeeter komponentide varustussüsteemi suruõhu rõhu mõõtmiseks
Soovitatav rõhk: 0,48 ± 0,025 MPa, 4,8 ± 0,25 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(3) Portaali jaoturi suruõhu manomeeter
Soovitatav rõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(4) Puistekomponentide karbiga sööturimoodulite suruõhu manomeeter
Soovitatav rõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(5) Sisendrõhu manomeeter
Soovitatav rõhk: 0,5 - 1,0 MPa, 5 - 10 baari (mõõteulatus: 0 - 1,0 MPa, 0 - 10 baari)
(6) Suruõhufilter
(7) Sisekuuskantpeaga kruvi suruõhuseadme kinnitamiseks
HOIATUS!
Kunagi ÄRGE võtke lahti rõhu all olevaid suruõhutorusid. Nii võite saada traumasid. 2
