2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
78
2.6.2.3 Funktsioonide kirjeldused
Pealüliti väljalülitatud asendis (vt. pos. 1, joon. 2.6 - 3
, lk 75) 2
Pealüliti ühendab toiteallikast lahti kolm faasi L1, L2 ja L3.
HOIATUS!
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja lülitatud:
– Pealüliti Q1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3;
– Liinifilter Z1
– Teeninduspesa X102
– Teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud)
→ Kui neid masinaid ei käsitseta õigesti, võib tagajärjeks olla surm, tõsised vigastused või mär-
kimisväärne varaline kahju.
→ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa) ning riigis
kehtivaid asjakohaseid seadusandlikke akte.
→ Toiteallika kaitseust võib avada AINULT vastavalt kvalifitseeritud ja koolitatud personal.
Pealüliti sisselülitatud asendis 2
Pärast pealüliti sisselülitamist käivituvad juhtarvuti ja masina kontroller. Aktiveeruvad kõik toitepin-
geallikad, k.a portaali telgede (250 V-) ja tähe telgede (145 V-) toitepinged.
Seiskamisnupp, must (pos. 2 ja 7 joon. 2.6 - 3, lk 75 ja pos. 3 ja 5 joon. 2.6 - 4, lk 76) 2
Neid nuppe kasutatakse masina seiskamiseks.
Käivitusnupp, valge (pos. 3 ja 6 joon. 2.6 - 3, lk 75 ja pos. 2 ja 4 joon. 2.6 - 4, lk 76) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt käivitusnupu vajutamist, et masin alustaks kom-
ponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARII-SEISKAMIS-
NUPU vajutamist.
Komponentide loendur (pos. 4, joon. 2.6 - 3, lk 75) 2
Komponentide loendur loeb laotud komponentide arvu.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
79
AVARIISEISKAMISNUPP fikseeruva lukustusega (pos. 5 joon. 2.6 - 3, lk 75 ja pos. 1 joon.
2.6 - 4
, lk 76) 2
AVARIISEISKAMISNUPP on punast värvi ning lukustub pärast allavajutamist sisselülitatud asen-
disse. AVARIISEISKAMISNUPU vajutamisel avaneb AVARIISEISKAMISAHELA lüliti ning raken-
dub kaitsekontaktorite komplekt (PCC K6). Portaali telgede (250 V-) ja tähe telgede (145 V-)
toitepinged lülitatakse välja. DP- ja Z-telgede servovõimendite toitepinge jääb endiselt võrdseks
40 V-ga. AVARIISEISKAMISNUPU signaalikontakt avaneb ning ekraanil kuvatakse sõnum avarii-
seiskamisnupu rakendumise kohta "EMERGENCY-STOP pressed". Deaktiveeruvad järgmised
moodulid:
– trükiplaatide konveier;
– trükiplaatide kinnitus;
– laiuse reguleerimine;
– trükiplaatide seiskaja;
– kasutatud lindi lõikur.
MÄRKUS
Ladumine katkestatakse ning protsessi võib masina õigel töölehakkamisel kas jätkata või lõpeta-
da. 2
Nupp komponentide käru paigaldamiseks ja eemaldamiseks 2
Masina sisend- ja väljundpoolel asuvad kaks nuppu komponentide käru paigaldamiseks ja eemal-
damiseks.
– Nupp (pos. 6, joon. 2.6 - 4
, lk 76) komponentide käru paigaldamiseks ja eemaldamiseks
tsoonis 1
– Nupp (pos. 8, joon. 2.6 - 3
, lk 75) komponentide käru paigaldamiseks ja eemaldamiseks
tsoonis 2
– Nupp (pos. 9, joon. 2.6 - 3
, lk 75) komponentide käru paigaldamiseks ja eemaldamiseks
tsoonis 3
– Nupp (pos. 7, joon. 2.6 - 4
, lk 76) komponentide käru paigaldamiseks ja eemaldamiseks
tsoonis 4
Komponentide kärusid saab ainult siis paigaldada, kui kaitsekatted on suletud.
Kaitsekatete lülitid 1, 2, 3 ja 4 (pos. 1, 2, 3 ja 4, joon. 2.6 - 5, lk 77) ja trükiplaatide konveieri
sisend- ja väljundpoole pööratavate katete kaitselüliti (pos. 5 ja 6, joon. 2.6 - 5
, lk 77) 2
Nende lülitite abil kontrollitakse, kas kaitsekatted ja pööratavad kattekaaned on suletud. Kui need
on suletud, siis on AVARIISEISKAMISNUPU kontaktid ning signaalikontaktid suletud. Kui üks ka-
tetest või kaantest on avatud, siis avanevad AVARIISEISKAMISNUPU kontaktid ning signaalikon-
taktid. Mõned komponendid deaktiveeruvad ja mõned jäävad aktiivseks (vt joon. 2.6 - 8
, lk 84).
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
80
2.6.3 Kaitsekontaktorite ja teeninduspesa asukoht
2

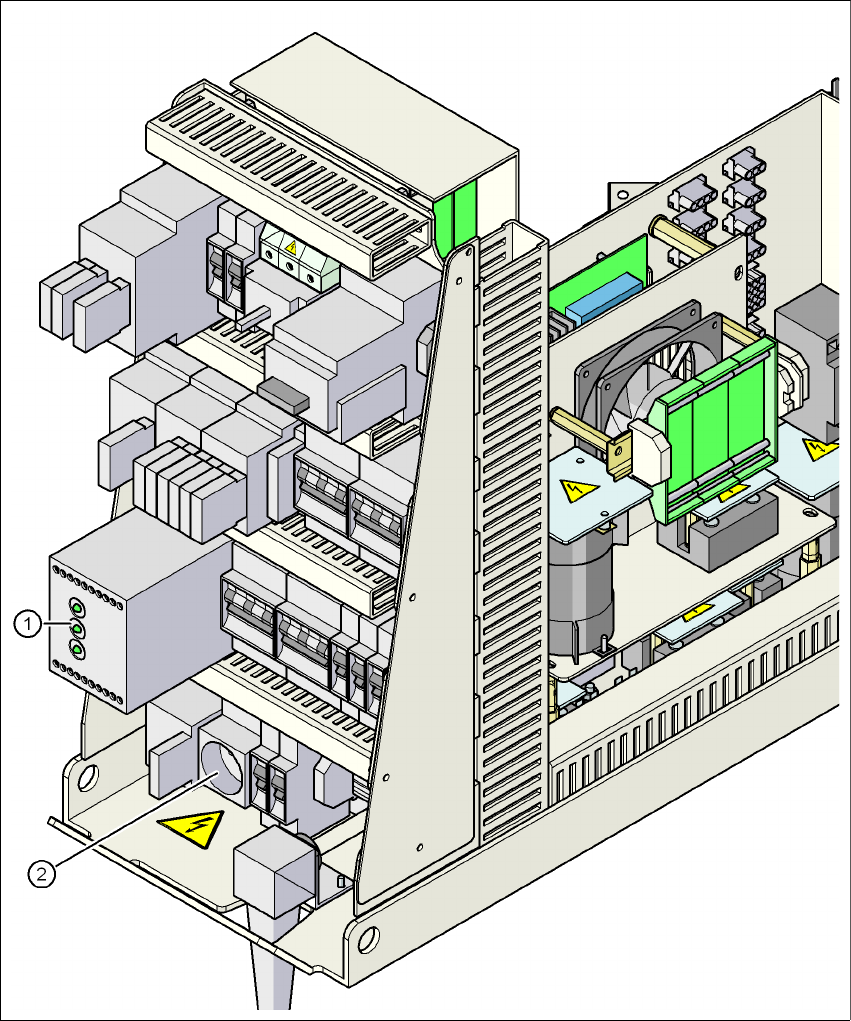

Joon. 2.6 - 6 Kaitsekontaktorite ja teeninduspesa asukoht
2
(1) Kaitesekontaktori komplekt
(2) Teeninduspesa
