Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
51
2.2.3.3 Hoiatav silt W205 lindijääkide kaldrennil (HF-seeria)
2
Joon. 2.2 - 6 Hoiatav silt W205 kasutatud lindi kaldrennil (komponentide käru dokkimisseade, HF-seeria)
2.2.3.4 Hoiatav silt W205 lindijääkide kaldrennil (X-seeria)
2
Joon. 2.2 - 7 Hoiatav silt W205 kasutatud lindi kanalil (komponentide käru dokkimisseade, X-seeria)
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatavad sildid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
52
2.2.3.5 Hoiatavad sildid komponentide käru dokkimisseadme kasutatud lindi kanalil
(HF-seeria)
2
Joon. 2.2 - 8 Hoiatavad sildid komponentide käru dokkimisseadme kasutatud lindi kanalil (HF-seeria)
HOIATUS! 2
Ärge asetage kehaosi kasutatud lindi kanalisse.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
53
2.2.4 Hoiatavad sildid toiteplokil
2

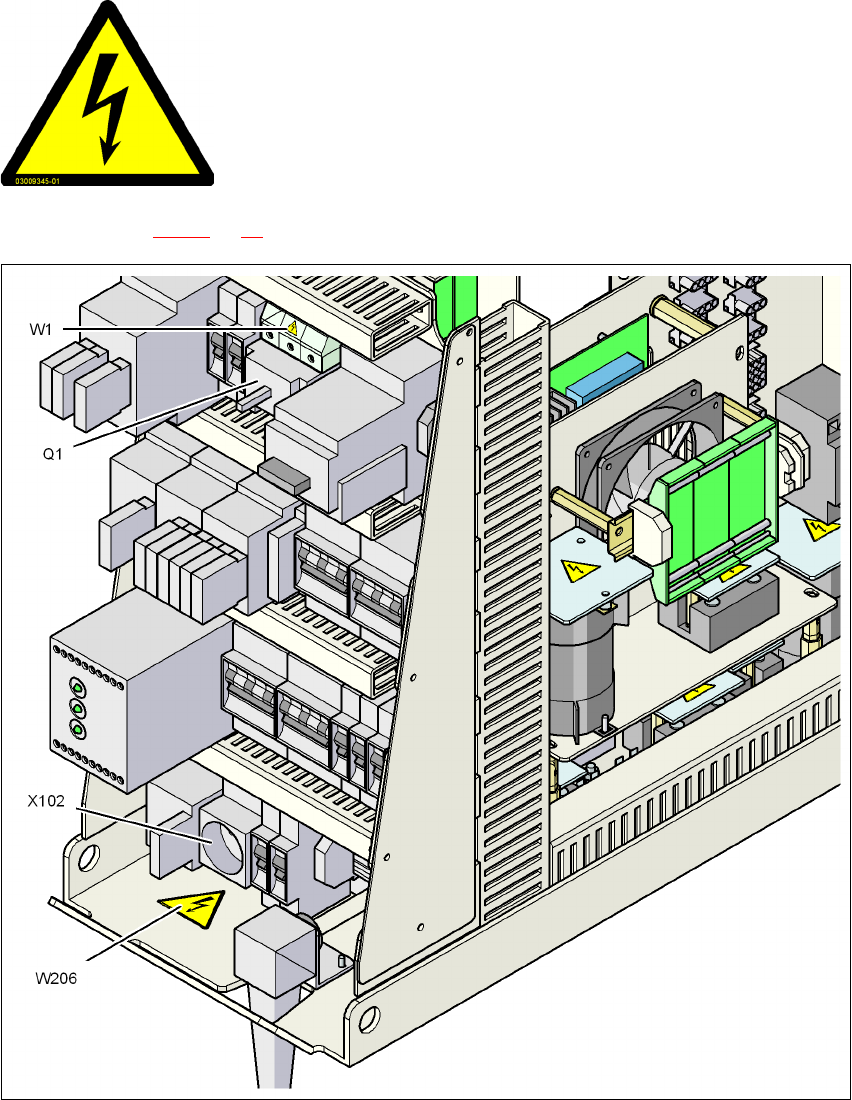

Pos. W206 joon. 2.2 - 9, lk 53, tootenumber 03009345-01 (siltide arv masinal: 1) ja pos. W1
Joon. 2.2 - 9 Hoiatav silt W206 teeninduspesal X102 ja W1 pealülitil Q1
Pos. W206, tootenumber 03009345-01
Pos. W1, hoiatav silt pealülitil Q1
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pealüliti välja-
lülitamist.
Enne hooldustööde alustamist ühendage masin vooluvõrgust
lahti.
NAFTA piirkond: ELEKTRILÖÖGI VÕI PÕLETUSE OH
