5.6.3.2 X-sööturimooduli paigaldamine komponentide lauale
5

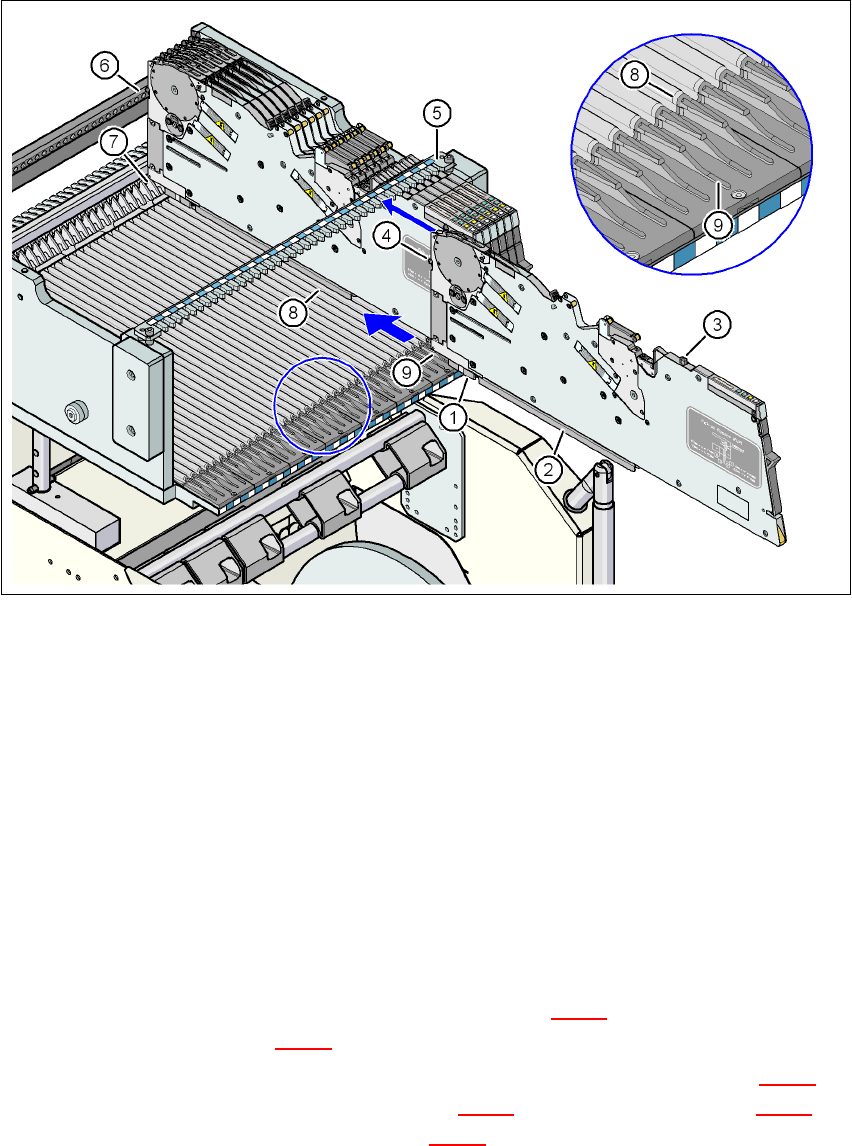

Joon. 5.6 - 3 X-sööturimooduli paigaldamine komponentide lauale
(1) X-sööturimooduli eesmise liuguri juhik
(2) X-sööturimooduli tagumise liuguri juhik
(3) "Tagumine" tsentreeriv tihvt X-sööturimoodulil
(4) "Eesmine" tsentreeriv tihvt X-sööturimoodulil
(5) Sisselõiked tsentreerimisribas "tagumise" tsentreerimistihvti hoidmiseks
(6) Tsentreerimisavad komponentide lauas "eesmise" tsentreerimistihvti hoidmiseks
(7) Lukustuslingid
(8) Juhtprofiil komponentide laua jaoks (Ω-profiil)
(9) Paigaldusabinõu X-sööturimooduli jaoks
5
→ Asetage sööturmooduli eesmise liuguri juhik (pos. 1, joon. 5.6 - 3) komponentide laua paigal-
dusabinõule (pos. 9, joon. 5.6 - 3
).
→ Hoidke sööturimoodulit vertikaalselt ja lükake seda piki juhiku profiili (pos. 8 joon. 5.6 - 3
) et-
tepoole. Sööturimooduli eesmine (pos. 1, joon. 5.6 - 3
) ja tagumine (pos. 2, joon. 5.6 - 3) liu-
guri juhik libiseb juhiku profiilil (pos. 8, joon. 5.6 - 3
).
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.6 Sööturimoodulite ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
342
→ Lükake sööturimoodulit ettevaatlikult edasi, kuni "eesmine" tsentreeriv tihvt (pos. 4, joon.
5.6 - 3
, lk 341) lükatakse tsentreerimisavasse (pos. 6 joon. 5.6 - 3, lk 341).
→ Seda tehes kontrollige sööturimooduli "tagumist" tsentreerimistihvti (pos. 3, joon. 5.6 - 3
, lk
341
). See peab kergesti libisema tsentreerimisriba sisselõikesse (pos. 5) - vastasel juhul pole
sööturimoodul komponentide laual vertikaalselt või ei asu see juhiku profiilil (pos. 8 joon.
5.6 - 3
, lk 341) õigesti.
→ Kui sööturimoodul on lõppasendis, fikseerib lukustuslink (pos. 7, joon. 5.6 - 3
, lk 341) söötu-
rimooduli lukustusrulli (pos. 1, joon. 3.9 - 1
, lk 166). Kui unustasite eemalduskäepideme (pos.
1, joon. 5.6 - 2
, lk 340) fikseerida, siis süttib sööturimooduli operaatoripaneelil asuv olekunäi-
dik pärast mõne sekundi möödumist punaselt. LCD-näidikul kuvatakse veasõnum "Handle -
-->>" (Käepide --->>) (vt joon. 5.7 - 1
, lk 351).
→ Fikseerige eemaldamiskäepide (pos. 1, joon. 5.6 - 2
, lk 340). Nüüd süttib sööturimoodulil
olekunäidik roheliselt ning sööturimoodul on ooterežiimis. LCD-näidikult saab veel ühe-
korra lugeda raja numbrit ja konveieri sammu pikkust.
5.6.4 Komponentide lindi paigaldamine X-sööturimoodulisse
5.6.4.1 X-lintsööturimooduli kontrollimine
→ Komponentide lindi paigaldamisel sööturimoodulisse kontrollige esmalt, et haaramis-
akna (pos. 2, joon. 5.6 - 5
, lk 344) ümbruses poleks komponente.
→ Eemaldage kõik lahtised komponendid, sest need võivad põhjustada rikkeid.
5.6.4.2 Komponentide lindi ettevalmistamine paigalduseks
→ Kontrollige, et komponentide lindi ots oleks lõigatud risti.
→ Kui transpordiavad on rebenenud või deformeerunud, siis lõigake see lindi osa ära.
→ Veenduge, et kattefooliumil poleks liimitriipe.
→ Tõmmake kattefooliumi 30 cm ulatuses komponentide lindist eemale, kui see ei jäta
komponente avatuks.
MÄRKUS 5
Kui kattefooliumi pole piisavalt, et vältida komponentide kaotsiminekut, siis kasutage SMD-
lindi keermepulka:
8 mm komponentide lindi jaoks:tootenumber 00355265-xx
12 mm komponentide lindi jaoks:tootenumber 00356342-xx
→ Lühendage komponentide linti koos uute lahtiste komponentide taskudega ligikaudu
3cm võrra.
→ Eemaldage komponendid avatud komponentide taskutest.
→ Mähkige kattefoolium ümber lindi esiotsa, pannes selle lindi alla piki linti.
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.6 Sööturimoodulite ülesseadmine
343
5.6.4.3 Lindi paigaldamine X-sööturimoodulisse
5
Joon. 5.6 - 4 Komponentide lindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Operaatori paneel
(3) Lindi juhikukanali väljundava
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
→ Hoidke komponentide linti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule
poolele.
→ Lükake komponentide lint lindikanali sisendavast (pos. 1, joon. 5.6 - 4
) sisse ning jälgige, et
see tuleks väljundavast (pos. 3, joon. 5.6 - 4
) välja.
→ Tõmmake komponentide lint väljapoole üles ning murdke kattefoolium tagasi ümber lindi
otsa.
→ Juhtige lindi algus haaramisakna (pos. 2, joon. 5.6 - 5
) alla ning sealt edasi, kuni komponen-
tide lint puutub vastu ketiratast.
