2.9.3 Masina suruõhusüsteemi olukord pärast pealüliti väljalülitamist
Kui süsteem lülitatakse pealülitist välja (pos. 1, joon. 2.9 - 1, lk 91) või toimub elektrikatkestus, siis
sulgub suruõhuseadme elektriliselt juhitav peaventiil Y1 (pos. 1, joon. 2.8 - 1
, lk 90). Rõhk langeb
0 MPa-ni (0 baarini) 5 sekundi jooksul.
2.10 Ladumissüsteemi lukustamine ja siltide kasuta-
mine
2.10.1 Eesmärk ja kehtivus
Enne ükskõik millise hooldus- või teenindustöö alustamist tuleb masin lukustada ja varustada hoi-
tavate siltidega. Selle protseduuri õige läbiviimine elimineerib töötajate vigastamise ohu.
MÄRKUS Käesolevas jaotises esitatakse minimaalsed nõuded kohustuslike lukustamiste / sil-
tide väljapaneku kohta. Ettevõtte ohutustehnikaeeskirjades, ohutustehnikainseneri ja ettevõtte
juhtkonna poolt võidakse teha kohustuslikuks täiendavate kaitsevahendite kasutamine. 2
2.10.2 Kirjeldus
Kui osutub vajalikuks elektri väljalülitamine, reguleerimine või kondensaatorite tühjendamine, tu-
leb järgida alltoodud protseduuri.
→ Informeerige asjassepuutuvaid töötajaid.
→ Lülitage seade välja. Kasutage tavalist seiskamisprotseduuri:
– vajutage seiskamisnuppu;
– lülitage juhtarvuti välja;
– lülitage masin pealülitist välja.
→ Isoleerige masin energiaallikatest:
– lülitage suruõhuseade välja;
– lülitage toiteplokk välja;
→ Lukustage masin:
– paigaldage kõikjale lukud, kus on lukkude kasutamine võimalik (nt mootori kontaktor jne).
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.10 Ladumissüsteemi lukustamine ja siltide kasutamine
97
2

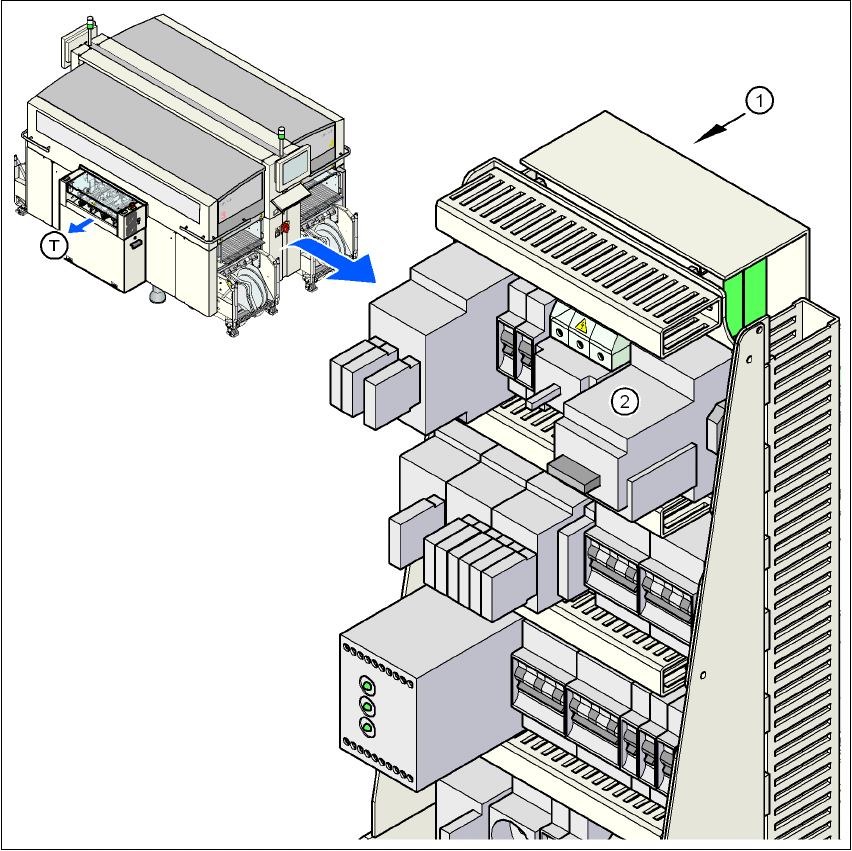

Joon. 2.10 - 1 Mootori kontaktori asukoht
2
(1) Elektritoide
(2) Mootori kontaktor
(T) Trükiplaatide liikumise suund
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.10 Ladumissüsteemi lukustamine ja siltide kasutamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
98
Joon. 2.10 - 2 Mootori kontaktori lukustamine
2
– Alternatiivvariandina võib välja panna hoiatavad sildid:
Kui masinat saab lukustada, siis tuleb seda ka teha. Võimalikud on olukorrad, kus energia
(elekter, suruõhk) väljalülitamisseadmeid pole võimalik lukustada. Sellisel juhul tuleb lülitus-
seadmed varustada siltidega, mis informeerivad töötajaid, et masin on välja lülitatud hool-
dustööde läbiviimiseks. Silt peab olema kindlalt kinnitatud, see peab olema kõigile nähtav
ning sildi võib eemaldada ainult selle paigaldanud isik. 2
→ Salvestatud energia vabastamine
Suruõhku või elektrolüütkondensaatoritesse salvestatud energia tuleb vabastada sobivate
meetoditega. 2
(A) Pöörake käivitushooba vastupäeva.
(B) Lükake fikseeriv liist kruvikeerajaga käivitusnupust välja.
(C) Lukustage käivitushoob tabalukuga.
