Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
191
3.10.8 S-sööturimoodulite tehnilised andmed
Järgnevatel lehekülgedel on toodud kõigi S-sööturimoodulite pildid, tehnilised andmed ja võima-
lused S-sööturimoodulite paigaldamiseks masina külge.
3.10.8.1 8 mm S II lintsööturmoodul
3
Joon. 3.10 - 1 8 mm S II lintsööturmoodul
Tootenumber 00141096-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 2 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 4.000 3
Konveieri samm (muudetav) 2mm / 4mm 3
Lindimaterjaliks on paber või mulliline materjal ("blister") 3
Max. komponendi kõrgus 2,5 mm 3
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
192
3.10.8.2 3 x 8 mm S lintsööturmoodul

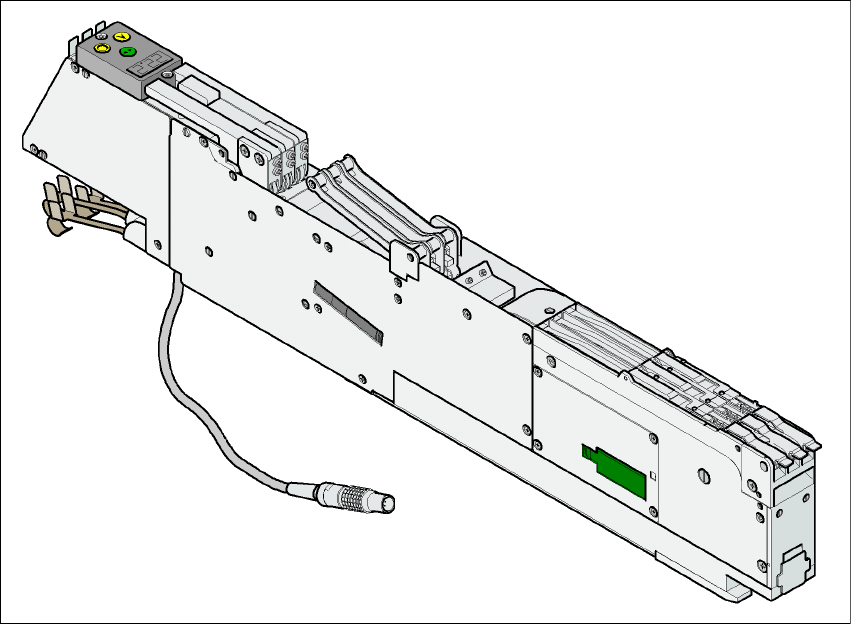

Joon. 3.10 - 2 3 x 8 mm S lintsööturmoodul
Tootenumber 00141098-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 3 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 4.000 kuni 10.000 3
Konveieri samm 2 mm / 4 mm / 8 mm 3
Lindimaterjaliks on paber või mulliline materjal ("blister") 3
Max. komponendi kõrgus 2,5 mm 3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
193
3.10.8.3 3 x 8 mm S lintsööturmoodul komponentidele 0201/0402
3
Joon. 3.10 - 3 3 x 8 mm S lintsööturmoodul komponentidele 0201/0402
3
Tootenumber 00141099-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 3 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 10.000 3
Konveieri samm 2 mm / 4 mm 3
Lindimaterjal paberlint 3
Max. komponendi kõrgus 0,7 mm 3
Komponentide tüübid 0201/0402 3
