2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.6 Kaitseseadmed Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

2.6.5.2 Kätekaitse komponentide käru asukohas, SIPLACE HF

HOIATUS! 2

Töökindluse tagamiseks peavad kõik tsoonid olema varustatud sööturimoodulitega. Kui sööturi-

mooduleid on ebapiisavalt, siis tuleb vabadesse kohtadesse paigutada kätekaitsed ("dummy fee-

der" moodulid). Waffle-Pack hoidja kasutamisel tuleb ülejäänud kohad kaitsta kätekaitsetega.

Joon. 2.6 - 10 Kätekaitse komponentide kärude jaoks

(1) Kätekaitse tsooni 1 jaoks tootenumber 00116961-01

(2) Kätekaitse tsoonide 6 kuni 10 jaoks tootenumber 00116962-01

(3) Kätekaitse tsoonide 11 kuni 20 jaoks tootenumber 00116963-01

Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.7 Jääkpinged ja masina tühjakslaadimisajad

2.7 Jääkpinged ja masina tühjakslaadimisajad

AVARIISEISKAMISNUPU vajutamisel või masina väljalülitamisel vähenevad 250 V- portaali tel-

gede ühendatav pinge ja 145 V- tähe telgede ühendatav pinge ohutu jääkpingeni väga lühikese

aja vältel.

HOIATUS! 2

Masinat toidetakse võrgupingega 3 x 200 V~AC, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~

või 3 x 415 V~ ± 5 %, 50/60 Hz. Seetõttu on mõned süsteemi osad eluohtlikult pingestatud -

seda isegi siis, kui pealüliti on välja lülitatud. Masina ebaõige käsitsemine võib lõppeda surma,

raskete vigastuste või seadmele oluliste kahjustuste tekitamisega.

→ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa).

→ Toiteallika ja telgede sõlme kaitsekatet võib avada AINULT vastavalt kvalifitseeritud ja kooli-

tatud personal.

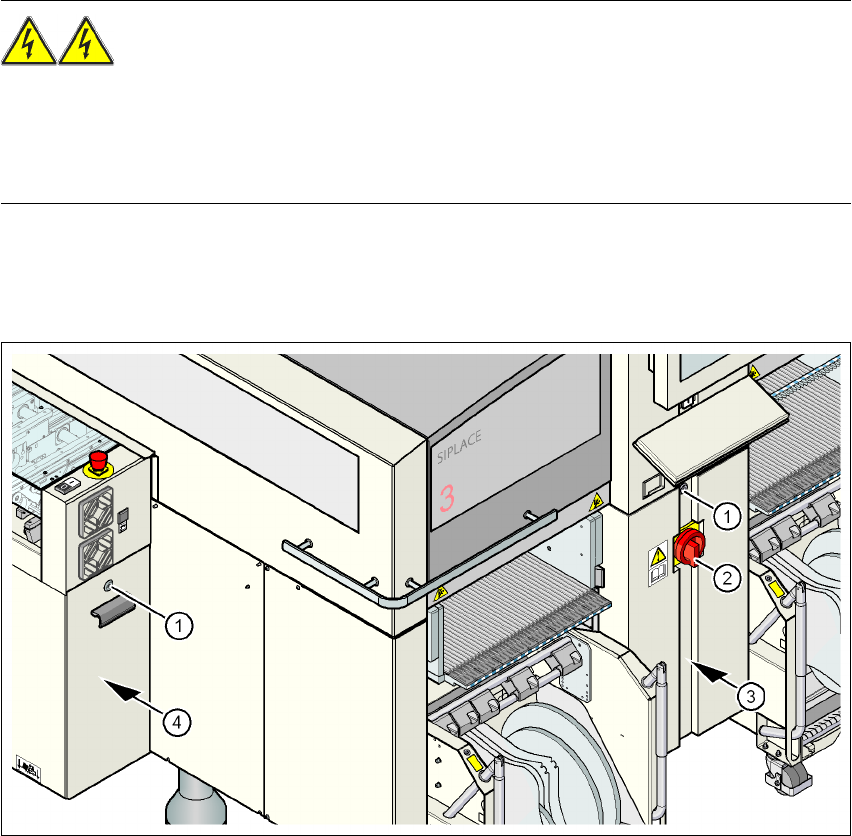

Joon. 2.7 - 1 Toiteplokk

(1) Poldiga lukk kattel

(2) Pealüliti

(3) Katte taga asuv toiteplokk

(4) Telgede plokk

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.7 Jääkpinged ja masina tühjakslaadimisajad Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

Joon. 2.7 - 2 Toiteploki mõõtepunktid

2.7.1 Tööpinged, jääkpinged ja tühjakslaadimisajad pärast

AVARIISEISKAMISNUPU vajutamist

Tihvtid X11 ja X13_1

mõõdetuna X15 (GND - maa)

suhtes

Pinge

normaalrežiimis

Jääkpinge pärast

AVARIISEISKAMISN

UPU vajutamist

Tühjakslaadimi

sajad

X11 + 250 V- < 10 V- 7 s

X13_1 + 145 V- < 10 V- 50 s

Tihvt X13_4

mõõdetuna X3_7 (-) suhtes
