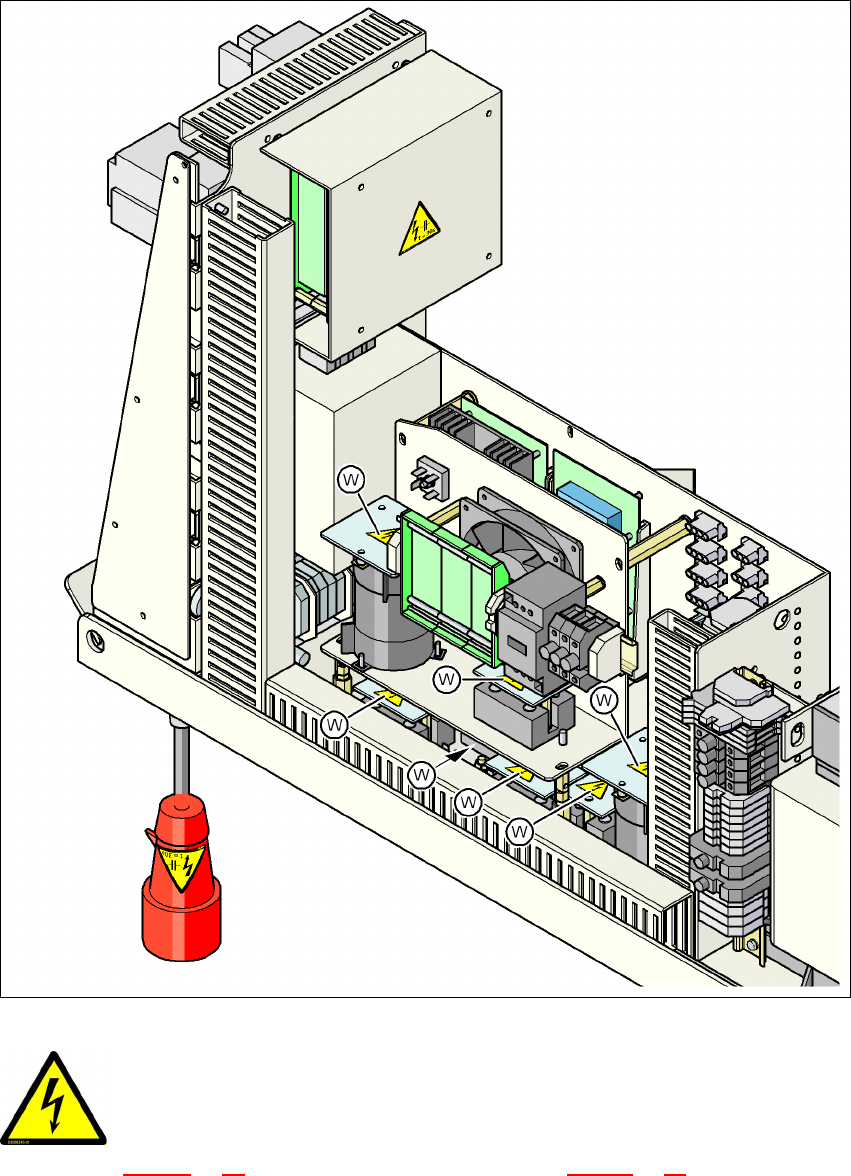

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.2 Hoiatavad sildid Tarkvaraversiooni SR.60 5.xx põhjal 07/ 2008 EE väljaanne 54 2.2.4.1 Hoiat av silt W toit eplokil Joon. 2.2 - 10 Hoiatav silt W toiteplokil 2 Pos. W , joon.…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
53
2.2.4 Hoiatavad sildid toiteplokil
2
Pos. W206 joon. 2.2 - 9, lk 53, tootenumber 03009345-01 (siltide arv masinal: 1) ja pos. W1
Joon. 2.2 - 9 Hoiatav silt W206 teeninduspesal X102 ja W1 pealülitil Q1
Pos. W206, tootenumber 03009345-01
Pos. W1, hoiatav silt pealülitil Q1
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pealüliti välja-
lülitamist.
Enne hooldustööde alustamist ühendage masin vooluvõrgust
lahti.
NAFTA piirkond: ELEKTRILÖÖGI VÕI PÕLETUSE OH
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
55
2.2.4.2 Hoiatav silt W servovõimendi toiteploki kaanel
Joon. 2.2 - 11 Hoiatav silt W servovõimendi toiteploki kaanel
2
Pos. W, joon. 2.2 - 11, lk 55 (siltide arv toiteplokil: 8), vt ka joon. 2.2 - 10, lk 54.
2.2.4.3 Hoiatav silt W207
2
Pos. W207 joon. 2.2 - 12, lk 56 ja 2.2 - 13, lk 57, tootenumber 03009346-01
(siltide arv ladumismasinal: 2 X2 korral, 3 X3/X4 korral)
2
2
VÕRGUPINGE!
Lülitage pealüliti välja ja oodake 30 sekundit kuni kondensaato-
rite tühjenemiseni.
NAFTA piirkond: ELEKTRILÖÖGI VÕI PÕLETUSE OHT!
