Joon. 5.11 - 4 Komponentide käru, X-seeria - käepidemete pööramine alla
(1) Lükake hülss üles
(2) Vajutage käepide alla
Kasutusjuhend SIPLACE X-Seeria 5 Tööpersonali ülesanded
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 5.11 Komponentide käru paigaldamine ja eemaldamine
363
5.11.5 X-seeria komponentide käru kinnituskaitse SIPLACE HF
komponentide käru dokkimisseadmel
Kinnituskaitse takistab X-seeria komponentide käru eksikombel kinnitamast SIPLACE HF kompo-
nentide käru dokkimisseadmesse (pos. 2, joon. 5.11 - 5
, lk 363).
HOIATUS! 5
Ilma kinnituskaitseta eksisteerib oht, et X-seeria komponentide käru lükatakse eksikombel
SIPLACE HF komponentide käru dokkimisseadmesse ning see saab vigastada.
SIPLACE HF komponentide käru pole konstruktiivsete iseärasuste tõttu võimalik lükata X-seeria
komponentide käru dokkimisseadmesse.
Kui kinnituskaitse puudub, siis TULEB see uuesti paigaldada. Paigaldamist on kirjeldatud juhen-
dis tootenumbriga 00194621-xx.
5

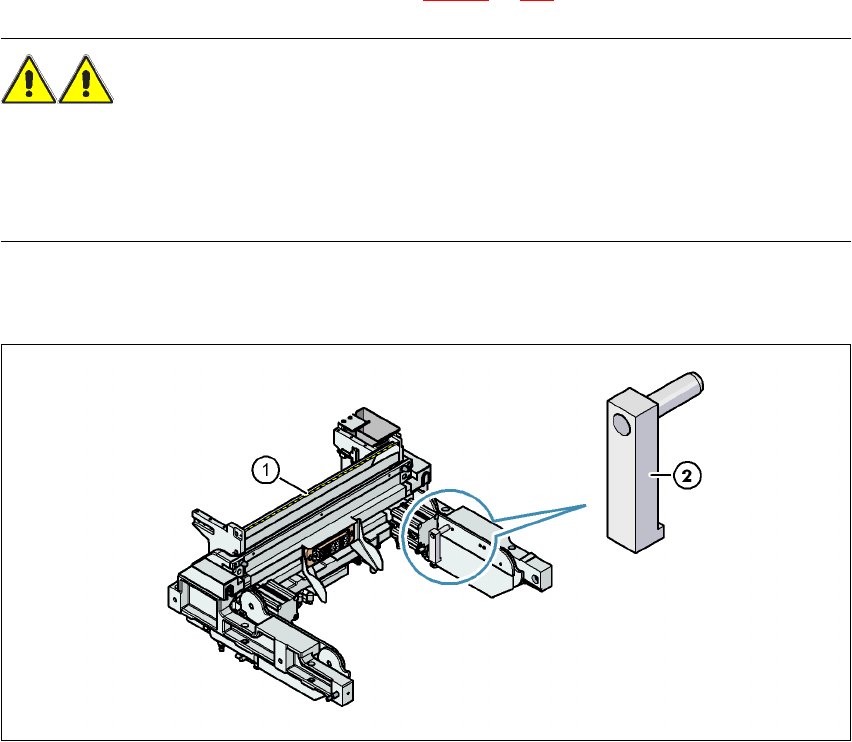

Joon. 5.11 - 5 X-seeria komponentide käru kinnituskaitse SIPLACE HF komponentide käru dokkimisseadmel
(1) Komponentide käru dokkimisseade, SIPLACE HF
(2) Kinnituskaitse, tootenumber 0308865
5 Tööpersonali ülesanded Kasutusjuhend SIPLACE X-Seeria
5.11 Komponentide käru paigaldamine ja eemaldamine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
364
5.11.6 HF-komponentide käru paigaldamine
ETTEVAATUST! 5
SIPLACE X-seeria (5.11 - 3
joon. 360) ja SIPLACE HF (joon. , lk 5.11 - 6) komponentide kärudel
on erinevad dokkimisseadmed. Seetõttu tuleb iga komponentide käru paigaldada ainult õigesse
dokkimisseadmesse.
5
Joon. 5.11 - 6 Komponentide käru ja komponentide käru dokkimisseade, SIPLACE HF
(1) Komponentide käru dokkimisseade, SIPLACE HF
(2) Komponentide käru, SIPLACE HF
MÄRKUS 5
Enne HF-seeria komponentide käru paigaldamist lõigake S-sööturimoodulite esiküljel olevad
komponentide lindid umbes 1 cm pikkuseks.
