Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 1.1 Masina kirjeldus
23
1

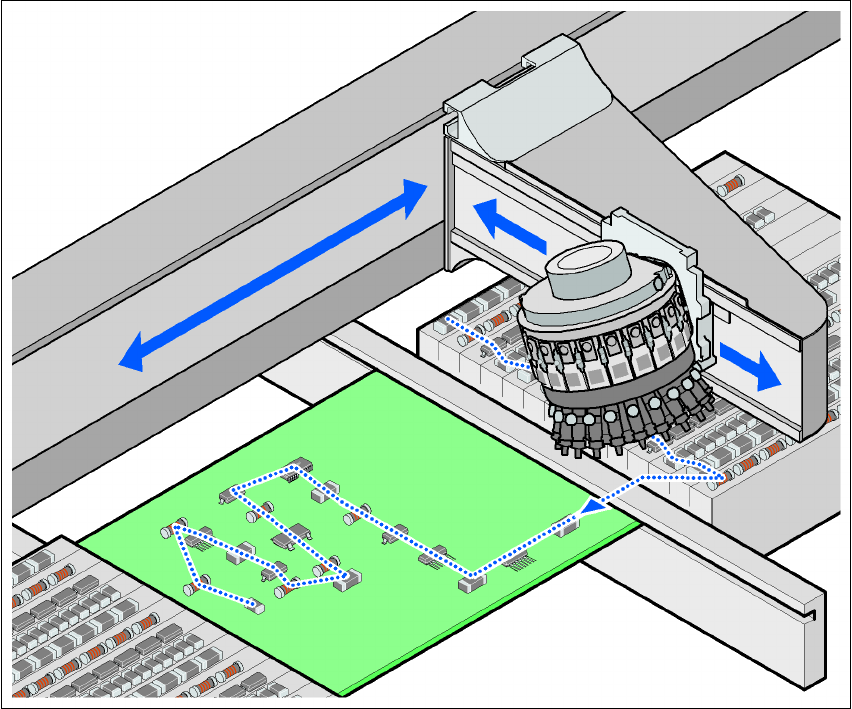

Joon. 1.1 - 1 Ladumispõhimõte Collect&Place meetodit kasutades
1
1
1
1.1.5 Uued lisaseadmed ja tehnilised näitajad
Masina funktsionaalsuse tõstmiseks on saadaval järgmised uued lisaseadmed:
– SIPLACE XPL
Lisaseade "SIPLACE X-seeria Productivity Lane", mis paigutatakse trükiplaatide kaksikkon-
veieri keskele, võimaldab trükiplaate ladumismasinast mööda juhtida. Nagu tootlikkust suu-
rendava tõsteseadme korral, töötab ladumismasin paralleelselt. Kolmandat konveierirada
võib jälgida ülalt ning see töötab isegi siis, kui kaitsekate on avatud. See võimaldab teekonda,
mida mööda trükiplaat läbib masina, jälgida kontrollimise eesmärgil.
– SIPLACE XPS
SIPLACE X-seeria Productivity Shuttle'd masina sisendis/väljundis või liinil jagavad töödelda-
vad trükiplaadid trükiplaatide kaksikkonveieril või SIPLACE XPL-il nõutavale rajale.
1 Sissejuhatus Kasutusjuhend SIPLACE X-Seeria
1.1 Masina kirjeldus Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
24
– 3x8mm SL lintsööturmoodul
SL tähendab katteta, st tähendab ilma komponentide kaaneta masinat. Sööturimooduli ost-
mine ilma mittevajalike mehhaaniliste osadeta vähendab omandamiskulusid ja hooldusku-
lusid. 1
– Jätku tuvastusseade S-lintsööturmoodulitele
Masinate S-lintsööturmoodulitele võib paigaldada lisaseadmena jätku tuvastusseadme.
– Waffle-Pack-Changer
Waffle-Pack-Changer võimaldab X2 ja X3 masinate korral kasutada dokkimiseks järgmisi
tsoone:
SIPLACE X2: sööturi tsoonid 2 ja 4
SIPLACE X3: tsoon 2
– LDU-X
Lineaarset sissekasteseadet X kasutatakse pöördkiipide ja CSP komponentide katmiseks rä-
bustiga.
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 1.1 Masina kirjeldus
25
1.1.6 Masina seerianumber
Masina seerianumber võib olla kahes kohas.
– Seerianumber ilma eelnevate nullideta, nt B-1, on stantsitud masina raami vasakule poolele,
suruõhuseadmega samale poolele (vt pos. 1, joon. 1.1 - 2
).
– Seerianumber koos eelnevate nullidega, nt B-001, on stantsitud masina andmeplaadile (vt
pos. 2, joon. 1.1 - 2
).
1
Joon. 1.1 - 2 Masina seerianumbri asukohad
