Kasutusjuhend SIPLA CE X-Seeria 2 Tööohutus Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 2.5 Ohutu stehnika masina kasutamisel 65 → Kaitsekatete a vamise l või sulg emisel h oidke k aitsekatteid alati kä epid…
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Ohutustehnika masina kasutamisel Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
64
2.5 Ohutustehnika masina kasutamisel
2.5.1 Ohutustehnika kaitsekatete sulgemisel
Vigastamisohu vältimiseks masina kaitsekatete sulgemisel peab omanik istrueerima operaato-
reid, et nad kasutaksid kaitsekatteid täpses vastavuses alltoodud juhistega.
ETTEVAATUST!
KÄTE MULJUMISOHT,
KUI KAITSEKATTEID EI SULETA ETTENÄHTUD VIISIL 2
2
Joon. 2.5 - 1 Ohutustehnika kaitsekatete sulgemisel
(1) Kaitsekatted
(2) Käepidemed
(3) Kattekaaned trükiplaatide konveieri kohal
(4) Hoiatavad ribad
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.5 Ohutustehnika masina kasutamisel
65
→ Kaitsekatete avamisel või sulgemisel hoidke kaitsekatteid alati käepidemetest.
→ Sulgemisel ärge asetage käsi kaitsekatte ja masina paneeli vahelisse pilusse. See piirkond
on esile tõstetud kollase-musta hoiatusriba abil (pos. 4, joon. 2.5 - 1
, lk 64).
→ Katete sulgemisel veenduge, et selle pöörderaadiuses poleks kõrvalisi objekte.
→ Katete sulgemisel veenduge, et komponentide käru asukoha vastaspiirkonna läheduses po-
leks kõrvalisi objekte.
2.5.2 Ohutustehnika pulbermetalli sisaldavate kondensaatorite käsitsemisel
Pulbermetalli sisaldavate kondensaatorite (nt tantaalkondensaatorite) käsitsemine on seotud tea-
tavate ohtudega. Ohud on järgmised:
– Komponentide vigastamisel võib käivituda eksotermiline reaktsioon, st võib toimuda järsk
soojuse eraldumine. Ebasoodsate tingimuste korral võib eralduv soojus tekitada kahjustusi
(eralduv soojushulk sõltub kondensaatori mahtuvusest).
– Sellise olukorra tekkimine on võimalik näiteks nimetatud komponentide lõikamisel.
Käsitsemise mõju teadasaamiseks pöörduge komponentide tarnija poole.
Äärmiselt harvadel juhtudel on ohtliku olukorra tekkimine võimalik SIPLACE lindilõikaja juures,
kus äärmuslike tingimuste korral võivad süttida lindijäägid.
Sellised tingimused võivad esineda muu hulgas ka järgmistes olukordades:
(1) komponendid on jäänud lindile selle sammu pikkuse kontrollimise ajal (sellises olukorras jät-
kab lint liikumist komponente lindilt eemaldamata);
(2) komponendid jäävad lindile, nt kattefooliumi purunemise korral;
(3) komponendid jäävad lindile, sest komponendid või lint ei vasta tehnilistele tingimustele ning
seetõttu suureneb vigade esinemissagedus komponentide haaramisel.
Pulbermetalli sisaldavate kondensaatoritega seotud ohtude vältimiseks järgige alltoodud juhiseid.
(1) Komponentide lindi käsitsi nihutamisel peab operaator eemaldama kõik lindi taskutesse jää-
nud komponendid.
(2) Komponentide kattefooliumi purunemisel peab operaator eemaldama lindile jäänud kompo-
nendid käsitsi.
Selleks et vältida haaramise vea korral lindimaterjali süttimist tantaalkondensaatoritesse sisselõi-
kamisel, on kasutajaliidest täiendatud mooduliga "Eemalda komponent haaramisvea korral lin-
dilt". See moodul tuleb võimaldada SIPLACE Pro kaudu. Ladumismasina korral, kus komponenti
ei eemaldatud lindilt, liigub komponent edasi niikaua, kuni seda saab komponentide lindilt eemal-
dada. Lint jääb seisma ning operaatorile saadetakse sõnum, mis teavitab operaatorit tantaalkom-
ponendi eemaldamise vajadusest.
MÄRKUS 2
Lindile jäänud tantaalkondensaatorite käsitsi eemaldamist operaatori poolt on kirjeldatud jaotises
3.9.1.3, lk 164.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Ohutustehnika masina kasutamisel Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
66
2.5.3 Ohutustehnika imiotsakute eemaldamisel Collect&Place tööpeade küljest
ETTEVAATUST!
TERAVAD IMIOTSAKUD VÕIVAD VIGASTADA SÕRMI 2
Ärge eemaldage imiotsakuid haaramis-/paigaldusasendis (pos. 2 ja 4, joon. 2.5 - 2).
Imiotsakute käsitsi eemaldamine pinooli küljest toimub järgmiselt:
→ Asetage pinool, mille küljest tuleb imiotsak eemaldada, eemalduskohta
(pos. 1 ja 3, joon. 2.5 - 2
).
→ Eemaldage selles kohas imiotsak pinooli küljest.
2

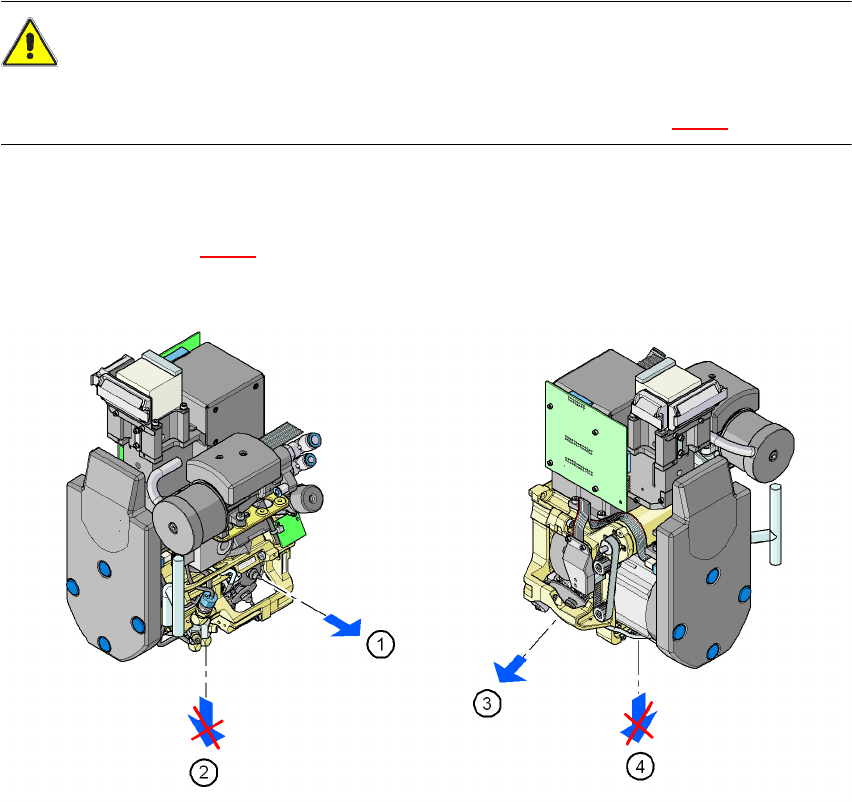

Joon. 2.5 - 2 Pinooli asend imiotsaku käsitsi eemaldamisel
(1) Pinoolide ja imiotsakute eemaldamisasend, C&P12
(2) Haaramis- ja paigaldusasend, C&P12
(3) Pinoolide ja imiotsakute eemaldamisasend, C&P6
(4) Haaramis- ja paigaldusasend, C&P6
