00195731-0102_UM_X-Serie_SR605_EE.pdf - 第72页
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.5 Ohutustehnika m asina kasutamisel Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 72 2.5.1 1 X-sööturimooduli temperatuuri tõus pidev a l tööt amisel 2 Joon. 2.5 - …
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.5 Ohutustehnika masina kasutamisel
71
2.5.10 Ladumispea C&P20A temperatuuri tõus pideval töötamisel
2
Joon. 2.5 - 6 Ladumispea C&P20A temperatuuri tõus pideval töötamisel
(1) Temperatuuri infosilt, tootenumber 03031926-01
(2) Tähe mootori korpus
(3) Käepide
ETTEVAATUST!
KÕRGED TEMPERATUURID 2
Tähe mootori korpus ja ladumispea võivad pideval töötamisel ja ümbritseva keskkonna tempera-
tuuril üle 22 °C muutuda väga kuumaks. Olge ettevaatlik neid osi puutudes.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Ohutustehnika masina kasutamisel Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
72
2.5.11 X-sööturimooduli temperatuuri tõus pideval töötamisel
2
Joon. 2.5 - 7 X-sööturimooduli temperatuuri tõus pideval töötamisel
(1) Temperatuuri infosilt, tootenumber 03031926-01
(2) Samm-mootor
ETTEVAATUST!
KÕRGED TEMPERATUURID 2
Samm-mootorid võivad pideval töötamisel ja ümbritseva keskkonna temperatuuril üle 22 °C
muutuda väga kuumaks. Olge ettevaatlik mootoreid puutudes.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.6 Kaitseseadmed
73
2.6 Kaitseseadmed
2.6.1 Kaitsekatted
2

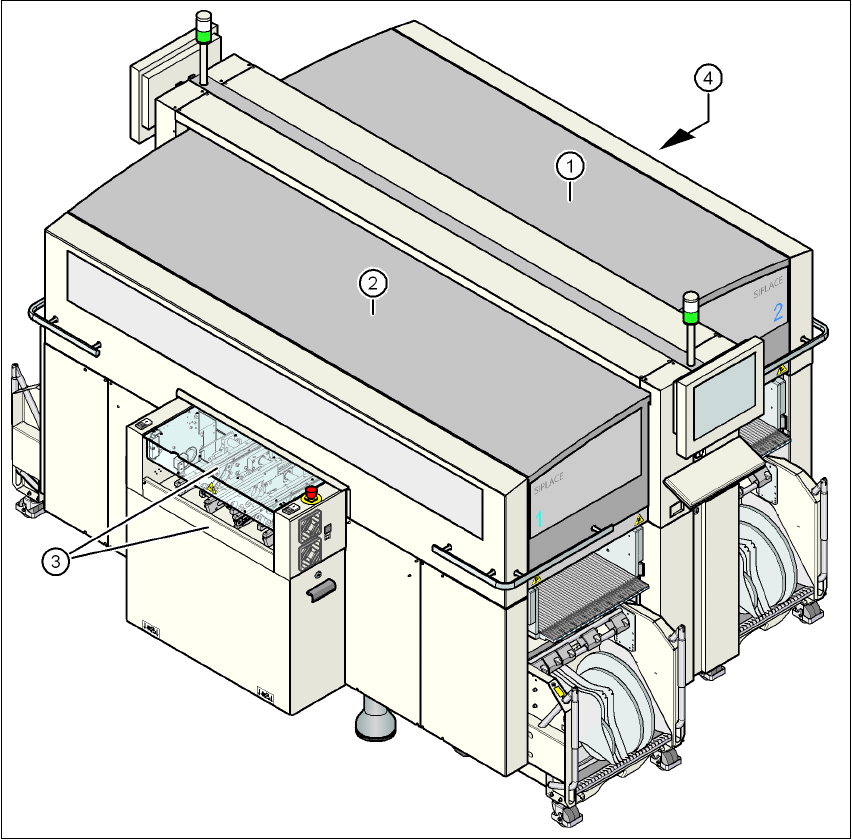

Joon. 2.6 - 1 Kaitsekatted
(1) Kaitsekate, lühike
(2) Kaitsekate, pikk
(3) Sisendlindi pööratav kaas ja kätekaitse
(4) Väljundlindi pööratav kaas ja kätekaitse
2
Portaalide liikumistsoon on kaetud kahe kaitsekattega, mida saab pöörata ülespoole (pos. 1 ja 2).
Kasutusel on ka külgkatted, mis takistavad juurdepääsu masina sisemusse. Juurdepääsu trüki-
