Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine 285 4.3.10.5 Uste maandusk aabli pa igaldamine → Kinnitage kaks uste maan d…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
284
4.3.10.3 Kuusnurkse telje juhiku paigaldamine
→ Ühe lindiga konveieri korral kinnitage üks kuusnurkse telje juhik (pos. 8, joon. 4.3 - 14, lk 280)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
→ Kaksikkonveieri korral kinnitage kaks kuusnurkse telje juhikut (pos. 8, joon. 4.3 - 14
, lk 280)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
4.3.10.4 Kaablite ühendamine - laienduskomplekt trükiplaatide sisendpoolel
4
Laienduskomplekti vasak pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/
kaablisse
Käivitus/seiskamisnupp
Lüliti, trükiplaatide konveieri kaas
X61/03020410 X61/03002537
Kaitsekatte lüliti, tsoon 4
X54/03020409 X54/03002540
Komponentide käru dokkimisseadme nupp, tsoon 4
X242/03021056 X242/03021054
Laienduskomplekti parem pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/
kaablisse
AVARIISEISKAMISNUPP
Käivitus/seiskamisnupp
X64/03020687 X64/03002538
Kaitsekatte lüliti, tsoon 1
X51/03020409 X51/03002539
Komponentide käru dokkimisseadme nupp, tsoon 1
X212/03021056 X212/03021051
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
285
4.3.10.5 Uste maanduskaabli paigaldamine
→ Kinnitage kaks uste maanduskaablit (pos. 4, joon. 4.3 - 15, lk 282) masina raami külge järg-
misel viisil:
4
Joon. 4.3 - 16 Maanduskaabli paigaldamine
4
4
4
4
4
4.3.10.6 Kaitsekatte lüliti kontrollimine ja reguleerimine
→ Kontrollige kaitsekatte lüliti (pos. 2, joon. 4.3 - 17, lk 286) õiget töötamist.
→ Vajaduse korral reguleerige katte lülitit (vt Hooldusjuhendit).
4
Kuuskantmutter M5
Vedruseib M5, DIN 7980
Seib M5, DIN 125
Kaablikõrv, rõngakujuline
Kontaktseib
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
286
4.3.10.7 "Alumise" kaitsetõkke paigaldamine
Masinad on varustatud ainult ühe kätekaitsega. Kui masinad on paigutatud tootmisliini, siis pole
kõrvuti asuvate väljund- ja sisendkonveierite jaoks kätekaitset vaja.
HOIATUS! 4
Liini esimese masina sisendpoolele ja liini viimase masina väljundpoolele tuleb alati paigaldada
alumine kätekaitse (tootenumber 03045426-01) - kasutage selleks 4 sisekuuskantpeaga kruvi
M4x12. See takistab volitusi mitteomaval personalil juurdepääsu masina sisemusse.
4

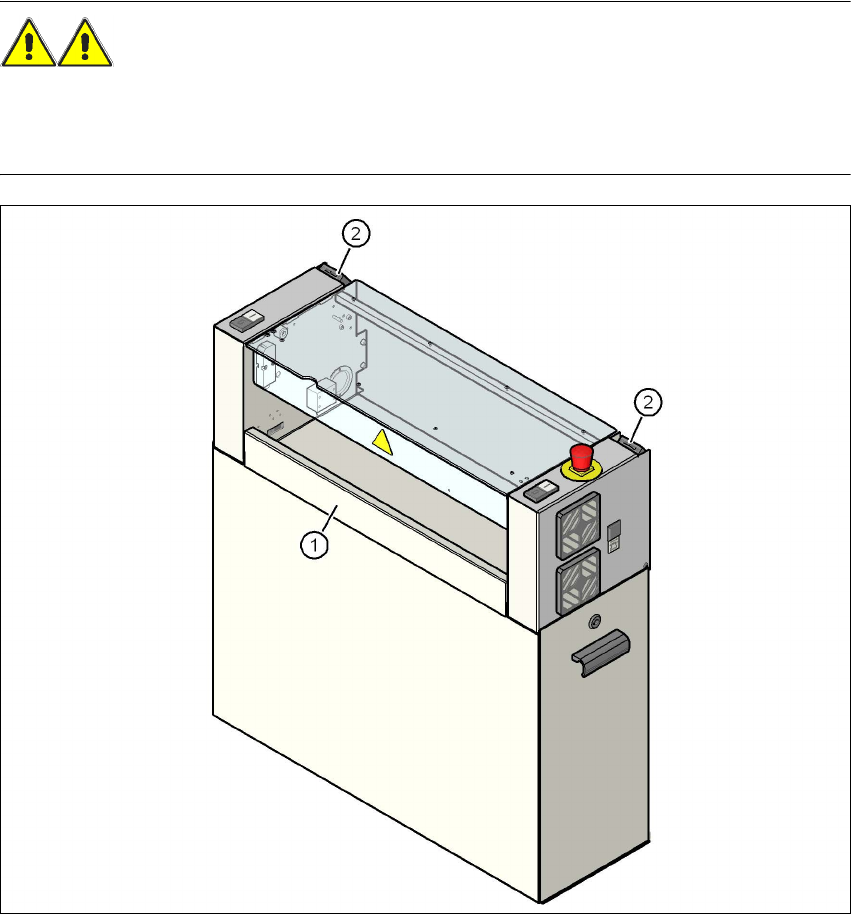

Joon. 4.3 - 17 Alumise kätekaitse monteerimine trükiplaatide väljundpoolele
(1) "Alumine" kätekaitse, tootenumber 03045426-xx
(2) Kaitsekatte lüliti
