→ Pigistage kaabli iga juhtme otsa hülss.
→ Lõdvendage nurk-läbiviiktihendil (pos. 2 joon. 4.2 - 3
, lk 250) olevad mutrid.
→ Tehke nurk-läbiviiktihend lahti.
→ Juhtige toitekaabel läbi nurk-läbiviiktihendi klemmipaneelile X100 (vt X100 joon. 4.2 - 4
, lk
251
).
→ Ühendage kaabel klemmidega ning jälgige, et kaabli painderaadius oleks piisav. Juhtme-
tesse ei tohi tekkida murdekohti.
→ Painutage nurk-läbiviiktihend (pos. 2 joon. 4.2 - 3
, lk 250) üles ja pingutage mutrid käega.
4.2.3.5 Ühenduste kontrollimine kolmefaasilise trafo T1 primaarpoolel
Kolmefaasilise trafo T1 primaarpool tuleb konfigureerida vastavalt kasutatavale toitepingele.
→ Seepärast kontrollige klemmiplokis (vt joon. 4.2 - 5
), kas kolmefaasilise trafo T1 primaarpool
on toiteallikaga õigesti ühendatud.
4

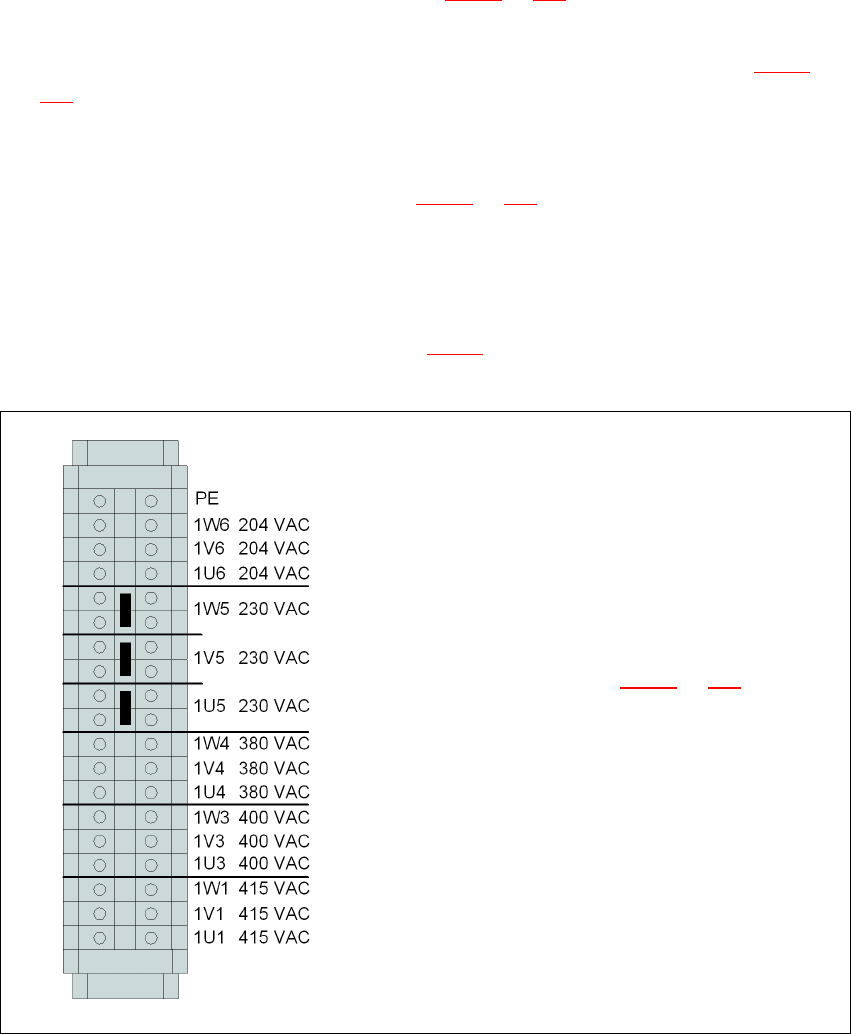

Joon. 4.2 - 5 Klemmiplokk kolmefaasilise trafo T1 primaarpoolel
Vaadake pos. 3 joon. 4.2 - 6, lk 253, et
kontrollida klemmiploki õiget paigutust
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.2 Infrastruktuur masina paigalduskohas
253
MÄRKUS 4
Jaapani toitevõrk (3 x 200 V~) ja USA toitevõrgud (3 x 208 V~) ühendatakse 3 x 204 V~ klem-
mide külge.
4
4
4
4
Joon. 4.2 - 6 Klemmiploki paigutus koos primaarühendustega kolmefaasilise trafo T1 jaoks
(1) Kolmefaasiline trafo T1
(2) Silt koos juhtmete ühendusskeemiga primaarpoolel
(3) Klemmiplokk koos primaarühendustega kolmefaasilise trafo T1 jaoks
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
254
4.2.3.6 Sisselülitusvoolu piiramislookade kontrollimine
Sisselülitusvoolu piiramislookade konfiguratsioon peab vastama toitepingele. See tehakse looka-
dega sisselülitusvoolu piiramise trükiplaadil (pos. 1 joon. 4.2 - 7
, lk 254).
4

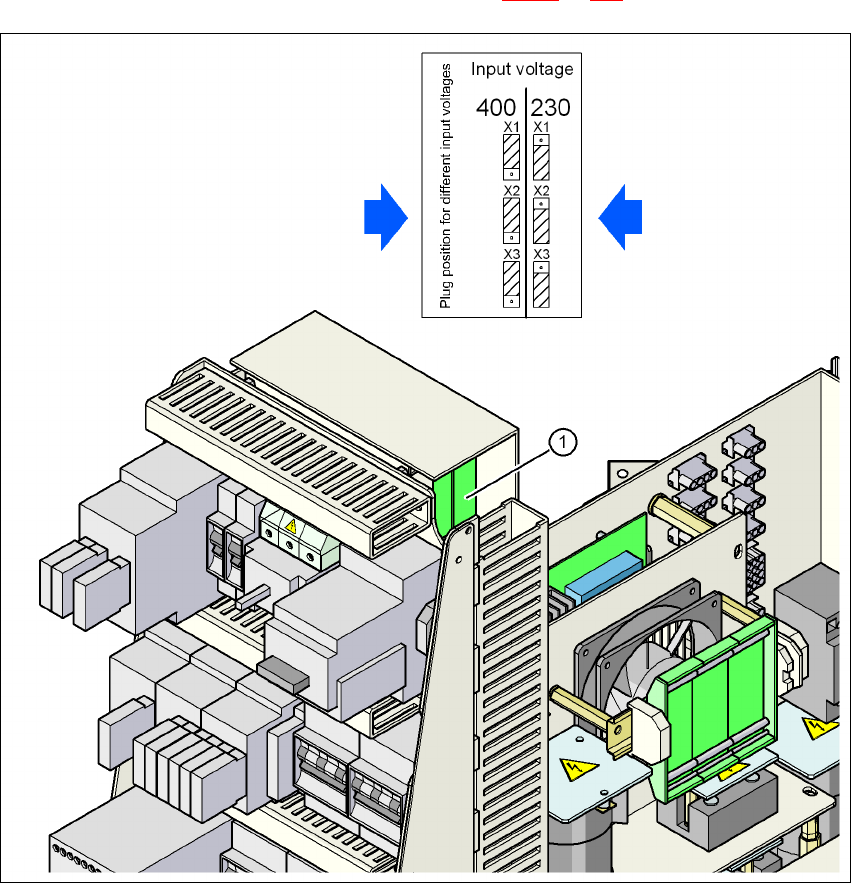

Joon. 4.2 - 7 Sisselülitusvoolu plaadi ja klemmide asukoht
4
(1) Sisselülitusvoolu piiramisplaat
X1, X2, X3 Plaadil olevad liitmikud sisselülitusvoolu piiramise konfigureerimise läbiviimiseks
→ Kontrollige lookade paigutust ning vajaduse korral muutke seda.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
