1.5 板的取放方法 1) 放板方法 X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先放 PCB 板 的前端，后放 PCB 板的后端（靠近身边），固定 PCB 板，如图所示。 2) 取板方法 X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先起 PCB 板的后端（靠近身边），后起 PCB 板前端。  一定要检查 PCB 板是否已固定，在测试出现误判多时，主要原因可能…

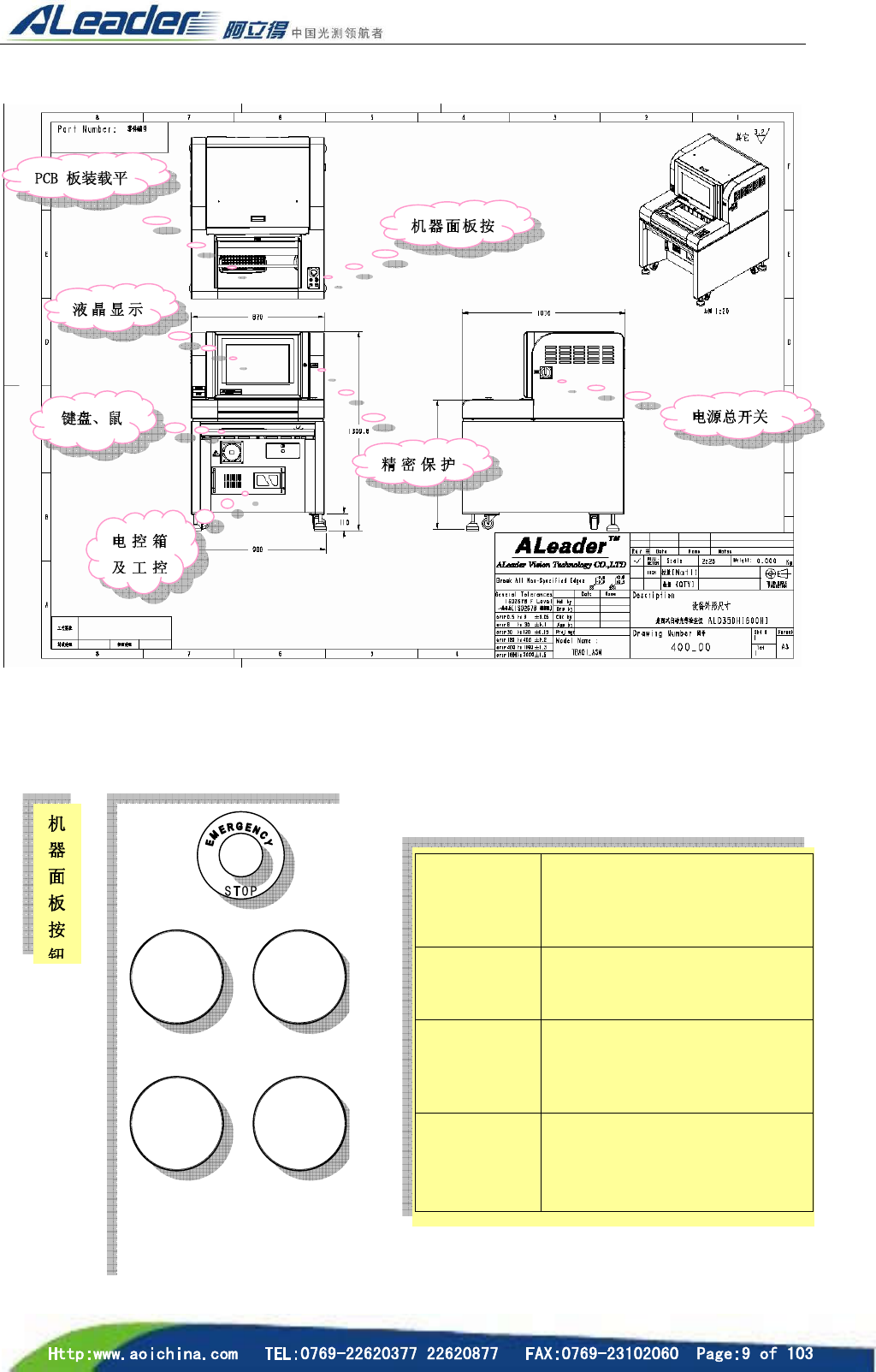

1.3 设备外观主视图、右视图



1.4 机器按键的使用方法

电源指示

灯

测试

暂停复

位

加载

紧急停止

紧急情况时的停止装置，当被按

下时将 ACMotorServoDriver

的电源 Off，顺时针转动为解除

紧急情况,电源为 ON.

PAUSE/RESET

暂停/复位

在测试过程当中，按下此键 PCB

会暂停测试，再按下此键 PCB 会

继续进行测试.

LOAD加载

在测试过程中暂停时，按下此键

PCB 会退出到一个位置便于对

PCB 进行观察（PCB 的夹紧治具不

会张开）.

START测试

按下此键进行测试



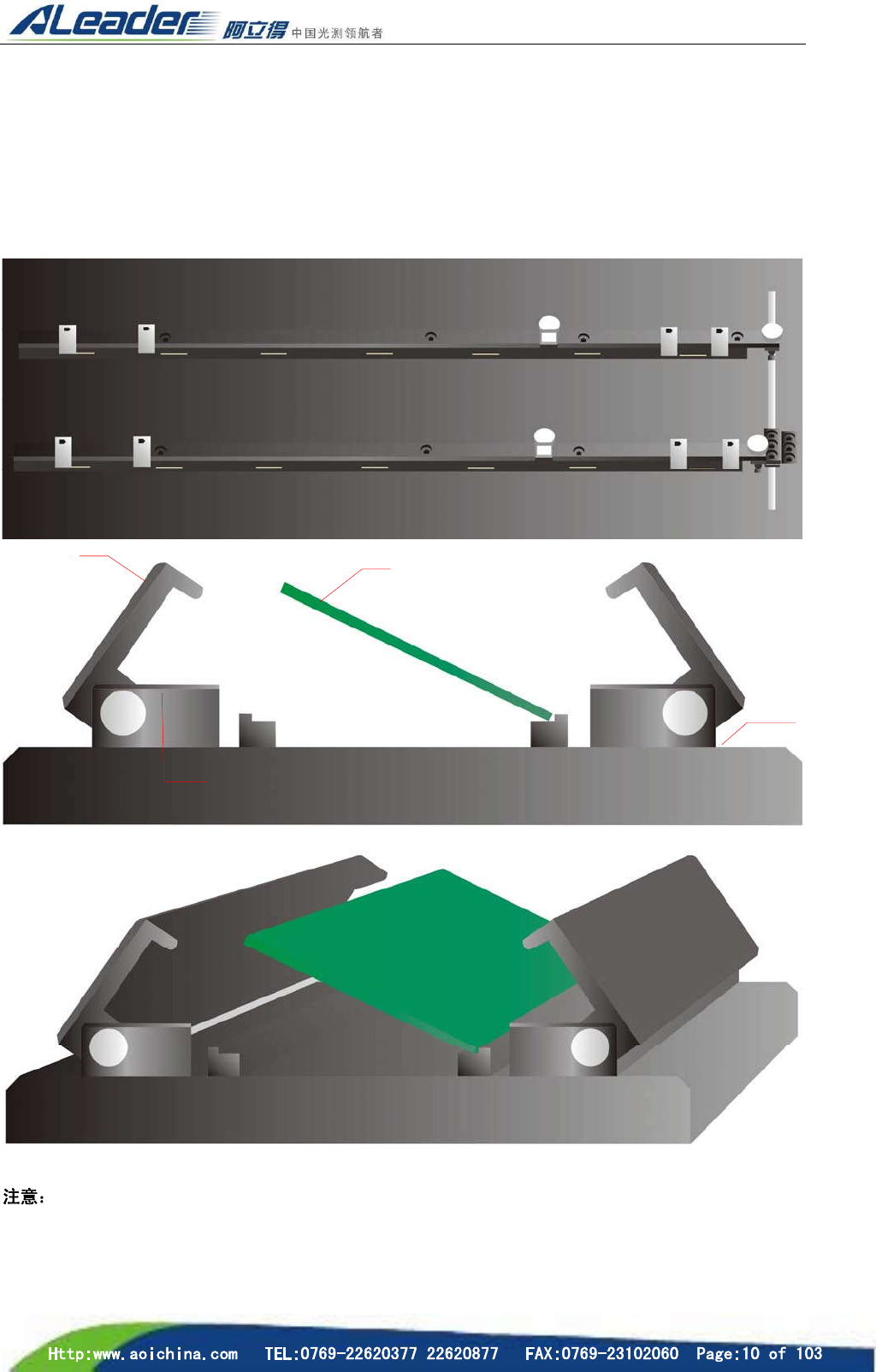

1.5 板的取放方法

1) 放板方法

X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先放 PCB 板

的前端，后放 PCB 板的后端（靠近身边），固定 PCB 板，如图所示。

2) 取板方法

X/Y 平台回到加载位置，待校正压扣弹起后，双手拿着 PCB 板中间位置，先起 PCB 板的后端（靠

近身边），后起 PCB 板前端。



一定要检查 PCB 板是否已固定，在测试出现误判多时，主要原因可能是 PCB 板未固定。第一次

放 PCB 板时，在“待校正压扣弹起后”增加“扭动固定 PCB 板压扣上的固定螺母，调整后托架至适合

放入 PCB 板位置”。

校正压扣

PCB 板

固定

PCB

板后

固定 PCB 板前

托架

2.1 设备的安装

2.1.1 调整设备水平

设备移动到目的地后，可以将地脚放下，利用水平尺（工具）放置于平台，调整水平；减少机台振动。

正确调整水平，可以令设备运行更顺畅，噪声更小，寿命更长。

调机器水平步骤如下：

a. 令机器四只地脚悬空，将设备移动到目的地。

b. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。

c. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。

d. 将剩下悬空的地脚旋下并稍微多拧一下，将共 4 个地脚的固定螺母锁紧。

注意：三个地脚下地来调整水平会为快捷、有效。

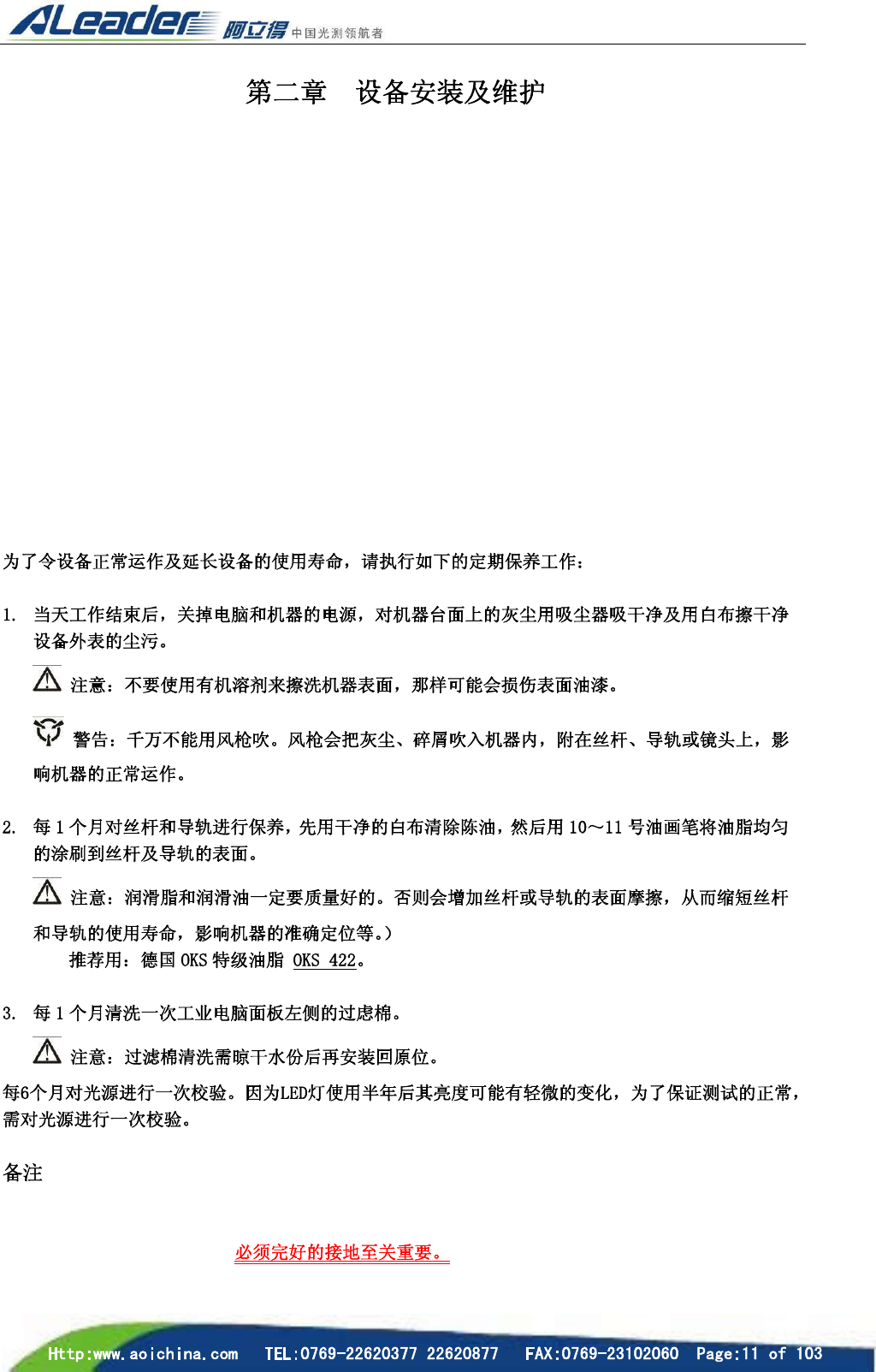

2.2 设备的定期保养

☆

：

电源电压要求是 220V 交流电，通常不能使用和 SMT 炉子相连的电源，因为炉子的电压会随
