2.10.2 电源的切断 为了避免电脑硬盘可能受到损伤，并且保证测试程序及数据的完整。切断电源时，请务必遵照以下的 操作顺序，来执行系统的关闭处理工作。 反复进行电源的 ON/OFF 动作，会成为设备故障原因之一。一旦切断电源后，请经过最少 20 秒后才 可以再次将设备通电。 操作顺序： 1. 如下图：点击菜单〔文件〕→〔 退出程序 〕项目。 2. 系统自动保存数据并退出测试程序。 3. 点击操作系统 W inXP 的〔开始〕→〔关机〕…
2.10 机器的开机\关机
2.10.1 电源的接通
在接通电源前，请确认设备内没有异物；当电源接通后，请不要将手伸入设备里。本设备由工控电脑
控制，由启动到进入正常测试状态需要一点时间。
操作顺序：
1. 确认前罩处于关闭状态，并且紧急开关没有被按下后，顺时针 90 度扭转机器右侧上方的红色主电
源开关。设备的各部分的电源即可接通。
2. 确认设备后面的主电流断路器打在 ON 的状态机器与电脑将自动启动。
3. 电脑完成自检进
入操作系统后，
在 Windows XP
桌 面 双 击
程
序启动图标，启
动 AOI 程序，选
择类型为“编程
人员”，单击“确
定”，进入程序主
界面，显示界面
如右图：
管理员：拥有最高权限，具备所有功能的使用权，控制程序的流动，以及相关权限的修改。
编程员：编写 AOI 程序的操作人员，拥有程序编写、程序调试等基本权限及相关权限。
操作员：普通权限，拥有 PCB 测试权限。
4. 调节好承载轨道宽度，将待测的 PCB 放置于承载轨道上，按下右操作面板上的测试按钮，设备进
入正常测试状态。
单 击 框 里 下 拉 箭
头选择用户模式

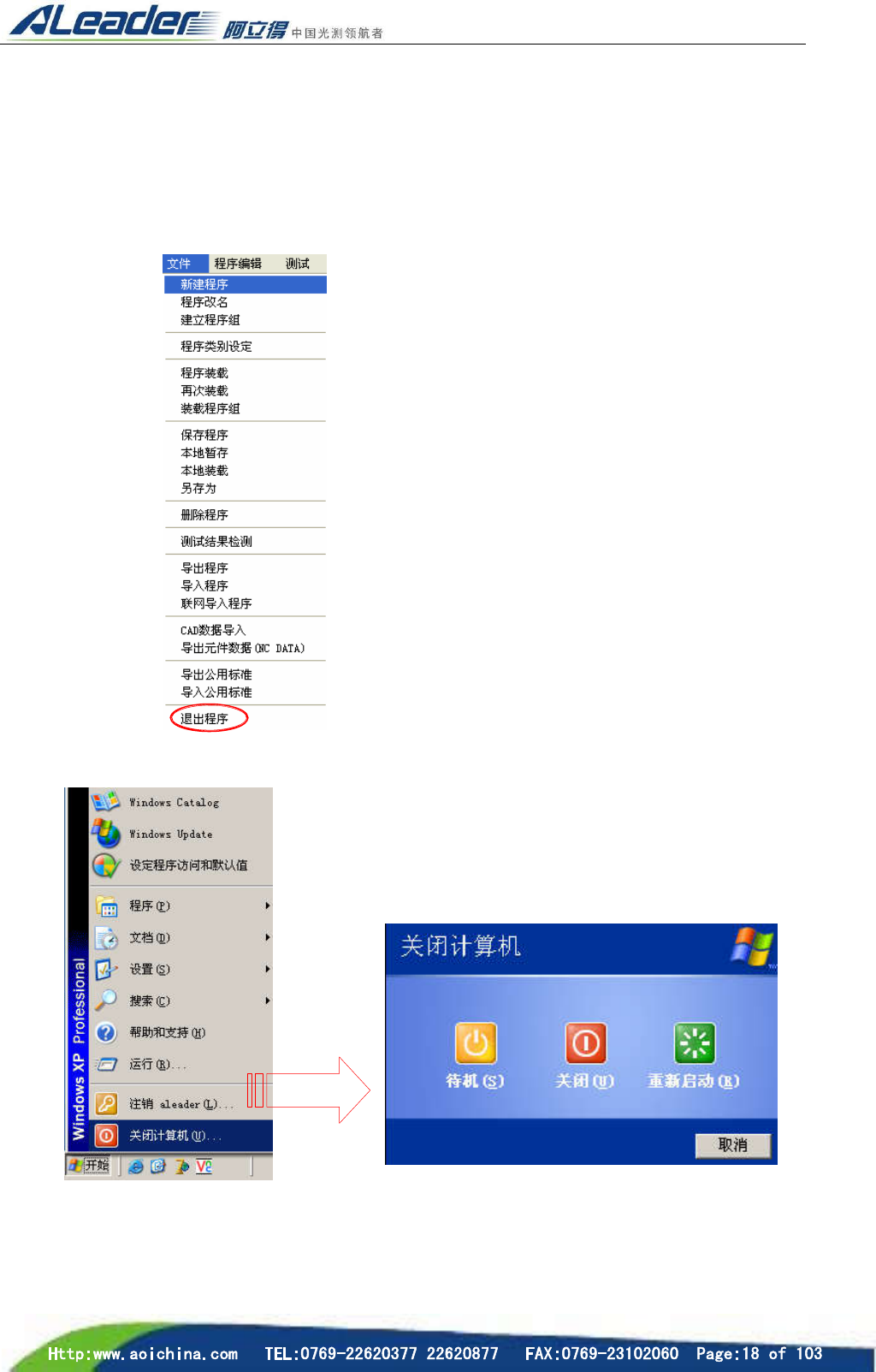

2.10.2 电源的切断
为了避免电脑硬盘可能受到损伤，并且保证测试程序及数据的完整。切断电源时，请务必遵照以下的
操作顺序，来执行系统的关闭处理工作。
反复进行电源的 ON/OFF 动作，会成为设备故障原因之一。一旦切断电源后，请经过最少 20 秒后才
可以再次将设备通电。
操作顺序：
1. 如下图：点击菜单〔文件〕→〔退出程序〕项目。
2. 系统自动保存数据并退出测试程序。
3. 点击操作系统 WinXP 的〔开始〕→〔关机〕，按正常的 Windows 系统关机程序退出。
4. 转动设备前方的总电源开关，将电源转体置于 Off 状态。
如果停机超过 24 小时，将设备后面的主电流断路器打在 OFF 的状态。
Aleader620
3.1 测试软件主界面的认识
测试软件界面安排其实是比较规律，而且很合理。主要分为：标题栏、菜单栏、工具栏、模块
注册工具条、程序编辑区、任务窗格、状态栏、七个区域，显示的效果图如下：
wingdongs office
最上面是标题栏，列有程序名
标题栏下面就是菜单栏，里面列有测试软件所能实现的主要功能
在菜单栏下面及左边栏目为工具栏，里面提供了许多常用功能的快捷按钮
窗口下方是状态栏，
里面显示的是 当前
程序运行状态 的一
些信息
右边的是任务窗格，即是
显示正在使 用 程序的任
务信息
中间区域是程序编辑
区/摄像机拍摄画面
，也就是给所需要检测
元件编辑的地方
